变频器一运行就报OC故障？三菱E740变频器脉冲反馈故障实操维修 ...

   新手最容易踩坑的地方，就是跳过基础检测直接拆板检修，大大增加维修难度和元件损坏风险。正确的前期排查只有两步，精准且高效。

   首先，全面检测设备各项电源电压，确保供电无异常；其次重点测量IGBT栅极负偏压，这个参数是判断模块好坏的关键。负偏压数值正常，就可以直接判定IGBT模块完好，无需反复排查，彻底排除硬件核心故障。确认以上两点无问题后，OC报警基本可以锁定是控制主板电路异常导致。

   检修这类机型，自制多规格延长排线是必备工具。2.54mm、2.0mm间距排线，以及DB9、RJ45、RJ11等通用排线，能解决拆机后无法测量下层电路板信号的难题，没有排线辅助，很多脉冲信号根本无法检测，维修将无从下手。

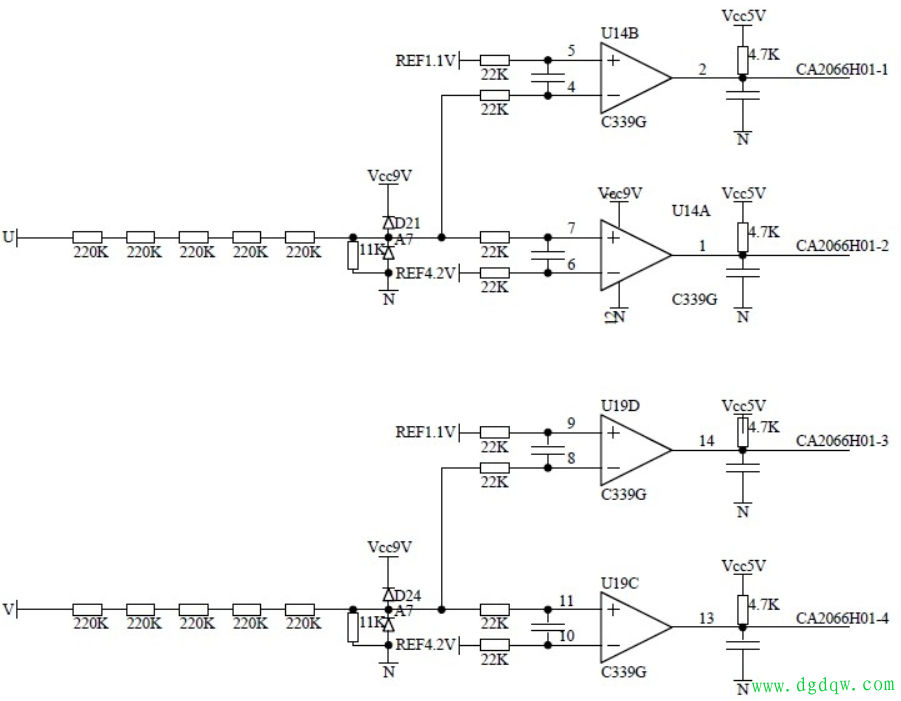

   以三菱E740-15K变频器为例，其OC报警多源于脉冲反馈异常。dgdqw.com设备U、V、W三相输出电压经分压后送入比较器，与GUP、GUN、GVP、GVN、GWP、GWN驱动脉冲时序比对。只要任意一路时序错乱，CA2066H01芯片会立刻封锁输出，触发OC故障报警。

   实操检修有固定安全流程：先拆除74HC367缓冲器，规避电路分流干扰，保证外部脉冲信号稳定驱动光耦；再垫起主滤波电容、断开主回路，530V供电串联灯泡限流，杜绝时序接错导致模块烧毁，最大限度保障设备安全。

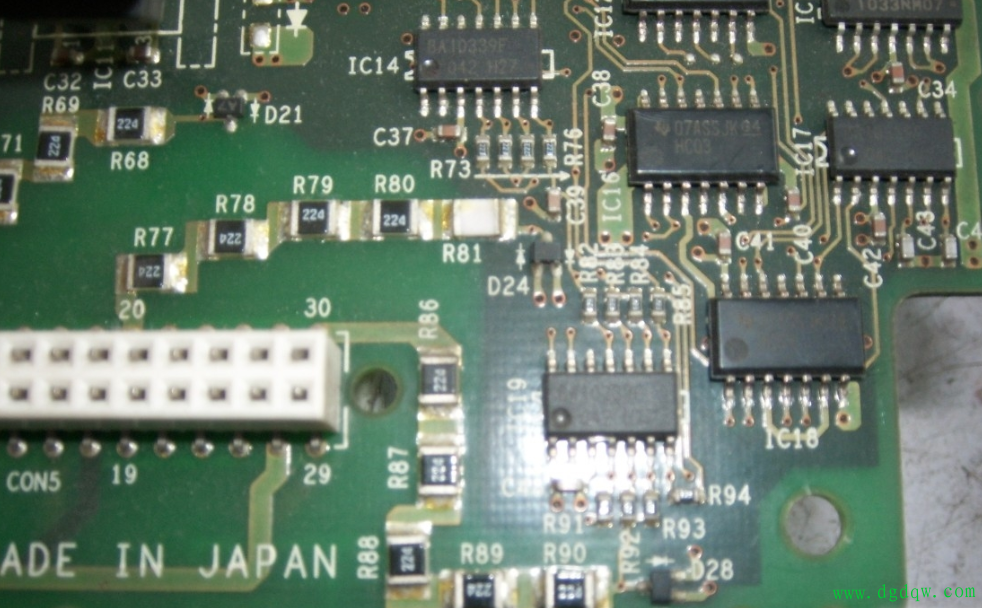

   做好安全措施后接入外部脉冲测试，确认UVW有正常输出，证明脉冲时序基础正常。随后检测核心点位波形，先测D21、D24、D28分压脉冲波形，正常应为5.3V左右标准波形；再检测U14、U19引脚波形，发现U14第1脚波形异常，锁定对应电路故障。

   细致排查后找到最终故障点：电阻R94由标称22KΩ严重变值，阻值飙升至兆欧级，导致电路信号异常。更换同规格电阻后，引脚波形恢复标准状态，整机装配上电测试，OC故障彻底排除，设备运行恢复正常。

   总结：变频器OC故障并非全是模块损坏，三菱系列机型大多是脉冲反馈电路元件变值、时序错乱导致。遵循先基础排查、后电路检修、安全优先的原则，就能精准定位故障，低成本修复设备。
