FX3U-4DA-ADP(4通道模拟量输出)

功能概要

FX3U-4DA-ADP连接在FX3S、FX3G、FX3GC、FX3U、FX3UC可编程控制器上，是输出4通道的电压/电流数据的模拟量特殊适配器。

1) FX3S可编程控制器上只能连接1台4DA-ADP。 FX3G、FX3GC可编程控制器上最多可以连接2台*14DA-ADP。 FX3U、FX3UC可编程控制器上最多可以连接4台4DA-ADP。 (包括其它模拟量功能扩展板和模拟量特殊适配器)

2) 各通道中可以电压输出、电流输出。

3) 各通道的D/A转换值被自动输出到FX3S、FX3G、FX3GC、FX3U、FX3UC可编程控制器的特殊数据寄存器中。

端子排列

FX3U-4DA-ADP的端子排列如下所示。

端子排图

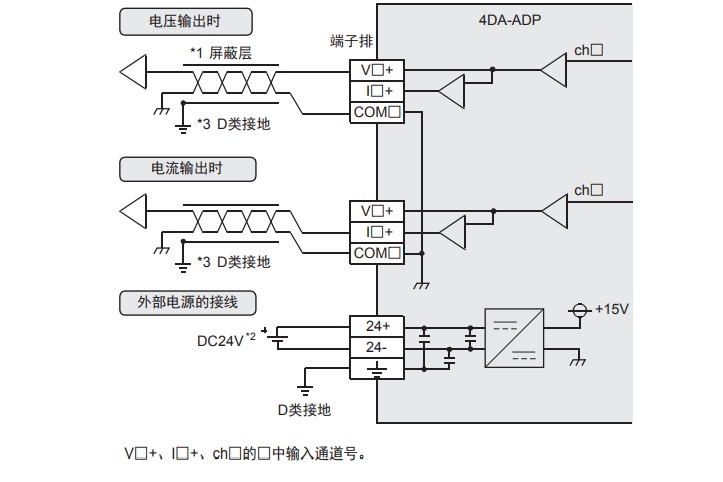

模拟量输出接线

模拟量输出在每个ch(通道)中都可以使用电压输出、电流输出。

*1. 模拟量的输出线使用2芯的屏蔽双绞电缆，请与其它动力线或者易于受感应的线分开布线。

*2. FX3S、FX3G、FX3U可编程控制器(AC电源型)时，可以使用DC24V供给电源。

*3. 请将屏蔽线在信号接收侧进行单侧接地。

D/A转换数据的写入概要

1) 输入的数字值被转换成模拟量值，并输出。

2) 通过向特殊软元件写入数值，可以设定输出保持。

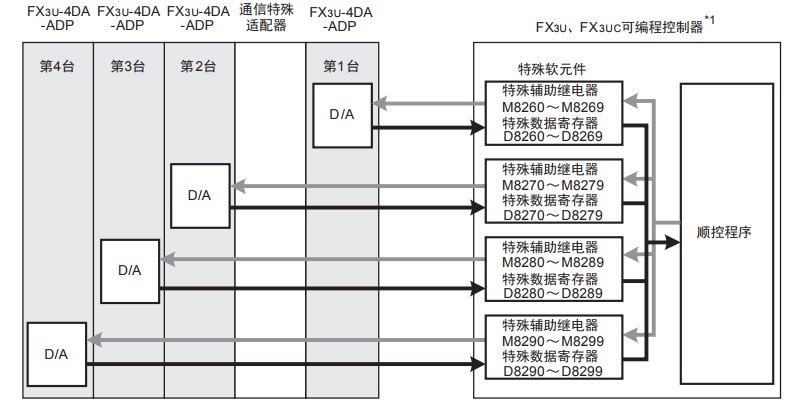

3) 依照从基本单元开始的连接顺序，分配特殊软元件，每台分配特殊辅助继电器、特殊数据寄存器各10个。

. FX3U、FX3UC可编程控制器

从最靠近基本单元处开始，依次数第1台、第2台……。但是，高速输入输出特殊适配器以及通信特殊适配器、CF卡特殊适配器不包含在内。

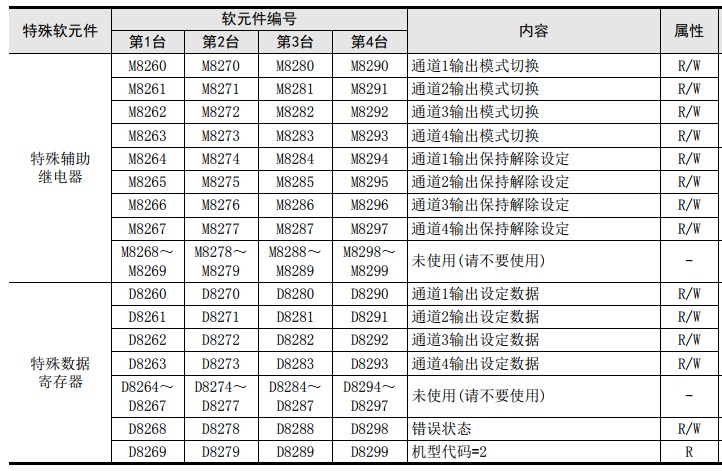

特殊软元件一览

连接4DA-ADP时，特殊软元件的分配如下所示。

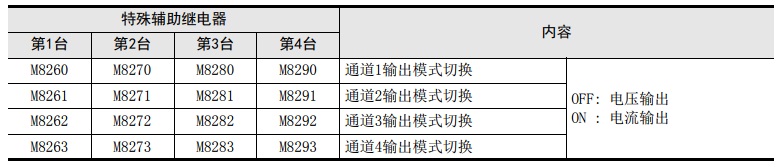

输出模式的切换

FX3U、FX3UC可编程控制器

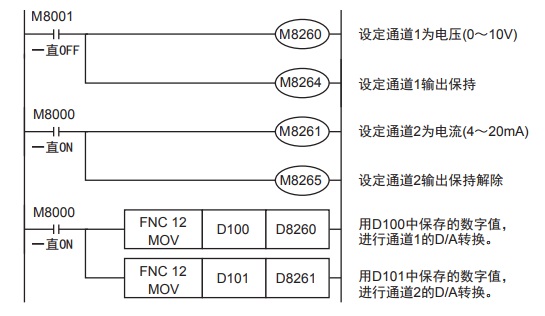

编写模拟量转换(D/A)数据输出的基本程序例子

下面的程序是设定第3台*1的通道1为电压输出、通道 2为电流输出，并将D/A转换输出的数字值分别设定为 D100、D101。

用人机界面或者顺控程序，向D100、D101输入模拟量输出的指定数字值。
