PLC基本指令 PLS、PLF 应用及案例

2022-2-20 12:56| 发布者: 198366809| 查看: 3376| 评论: 10|原作者: 198366809

摘要: 1.PLS、PLF指令概要使用PLS指令后，仅在驱动输入ON以后的1个运算周期内，对象软元件动作。使用PLF指令后，仅在驱动输入OFF以后的1个运算周期内，对象软元件动作。1）. 指令格式 2）. 对象软元件 ▲1:特殊辅助继电 ...

1.PLS、PLF指令

概要

使用PLS指令后，仅在驱动输入ON以后的1个运算周期内，对象软元件动作。

使用PLF指令后，仅在驱动输入OFF以后的1个运算周期内，对象软元件动作。

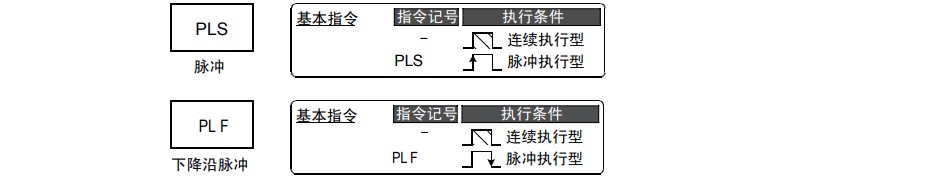

1）. 指令格式

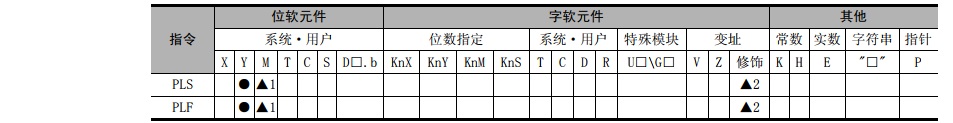

2）. 对象软元件

▲1:特殊辅助继电器(M)除外

▲2:仅支持FX3U·FX3UC可编程控制器。

2.功能和动作说明

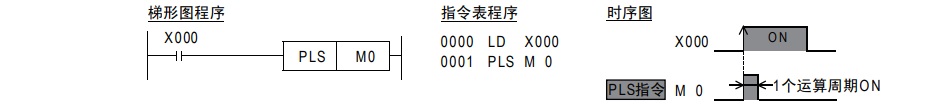

1）. PLS指令(上升沿的微分输出)

在上图中，X000从OFF变为ON时，只有一个运算周期的M0为ON。

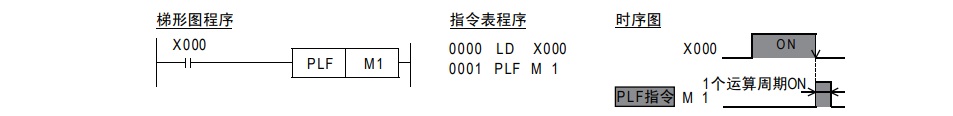

2）. PLF指令(下降沿的微分输出)

在上图中，X000从ON变为OFF时，只有一个运算周期的M1为ON。

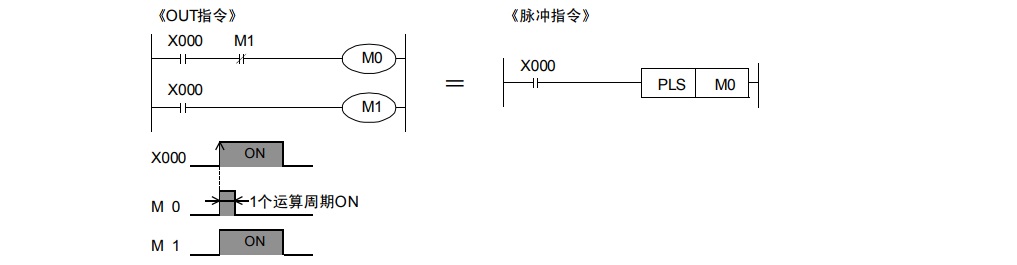

3）. 输出驱动实例

与下面的回路的动作相同。

无论哪种情况，当X000从OFF变为ON时，都只有一个运算周期的M0为ON。

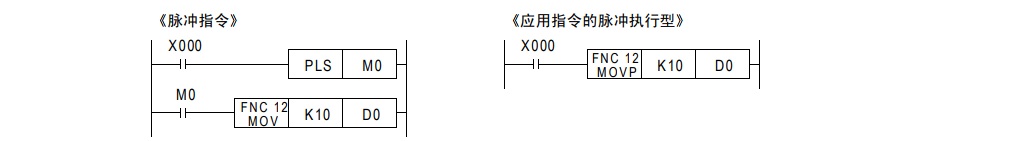

无论哪种情况，当X000从OFF变为ON时，MOV指令只执行一次。

4）. 同时驱动ZRST指令和PLS指令时的注意事项 ZRST指令会将对象软元件的PLS、PLF指令用的上一次状态以及T、C复位状态也进行复位。因此，当执行以下程序后，PLS指令将连续启动M0。

只启动1次M0时，请按以下方法编程。

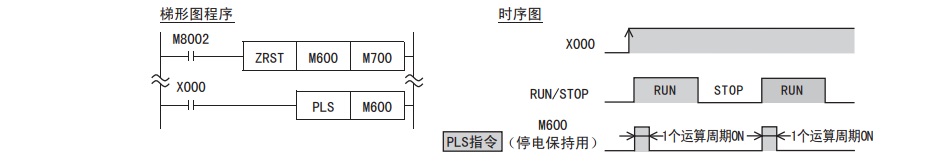

此外，使用ZRST指令复位后，在驱动输入ON的状态下使可编程控制器RUN →STOP → RUN(或电源ON(RUN)→电源OFF→电源ON(RUN))时，可启动PLS M600(停电保持用)。
