定时器的类型

· 接通延时定时器（TON）：用于定时单个时间间隔。

· 有记忆的接通延时定时器（TONR)：用于累积多个定时时间间隔的时间值。

· 断开延时定时器（TOF)：用于在 OFF 条件之后延长一定时间间隔，例如冷却电机的延时。

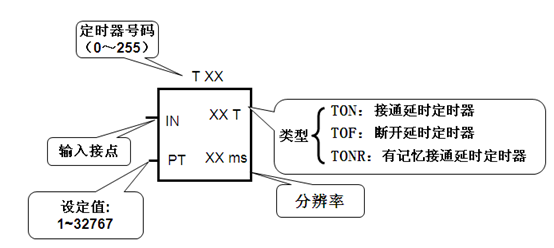

定时器号和分辨率

定时器对时间间隔计数。定时器的分辨率（时基）决定了每个时间间隔的长短。

S7-200 SMART提供了256个可供使用的定时器，即用户可用的定时器号为T0-T255。TON、TONR 和 TOF 定时器提供三种分辨率：1ms、10ms和100ms。（当前值的每个单位均为时基的倍数。例如，使用 10 ms 定时器时，计数 50 表示经过的时间为 500 ms ）。

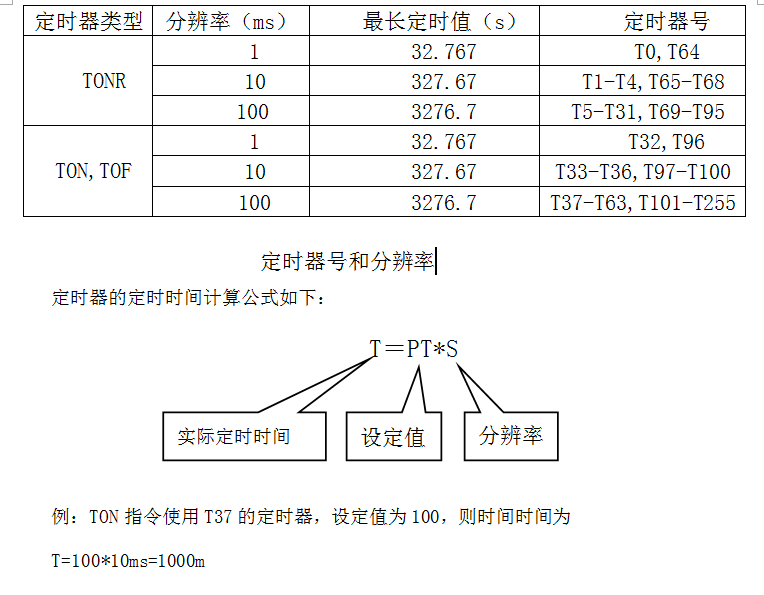

定时器号的分辨率（时基）及最大计数时间，如下表：

不同分辨率的定时器按以下规律刷新：

1ms：1ms分辨率的定时器，定时器位和当前值的更新不与扫描周期同步。对于大于1ms的程序扫描周期，在一个扫描周期内，定时器位和当前值刷新多次。
10ms：10ms分辨率的定时器，定时器位和当前值在每个程序扫描周期的开始刷新。定时器位和当前值在整个扫描周期过程中为常数。在每个扫描周期的开始会将一个扫描累计的时间间隔加到定时器的当前值上。
100ms：100ms分辨率的定时器，定时器位和当前值在指令执行时刷新。因此为了保证正确的定时值，要确保在一个程序扫描周期中，只执行一次100ms定时器指令。

T区地址寻址及其分配原则

1. 寻址：T区的寻址比较特殊，T区的一个地址同时支持位和字两种寻址方式。具体如下：

位：地址T0-T255以位的方式进行寻址时代表此定时器的状态位。数据类型为Bool型。

字：地址T0-T255以字的方式进行寻址时代表此定时器的当前值。数据类型为INT型。

2. 地址分配原则：在同一个扫描周期中，每一个T区地址必须对应一个唯一的定时器，不可以重复分配地址。

定时器功能简介

1）TON 和 TONR 定时器功能：

在使能输入 IN 接通时开始计时。当前值等于或大于预设时间时，定时器位置为接通。
使能输入置为断开时，清除 TON 定时器的当前值。
使能输入置为断开时，保持 TONR 定时器的当前值。输入 IN 置为接通时，可以使用TONR 定时器累积时间。使用复位指令 (R) 可清除 TONR 的当前值。
达到预设时间后，TON 和 TONR 定时器继续定时，直到达到最大值 32,767 时才停止定时。

2）TOF 定时器功能：

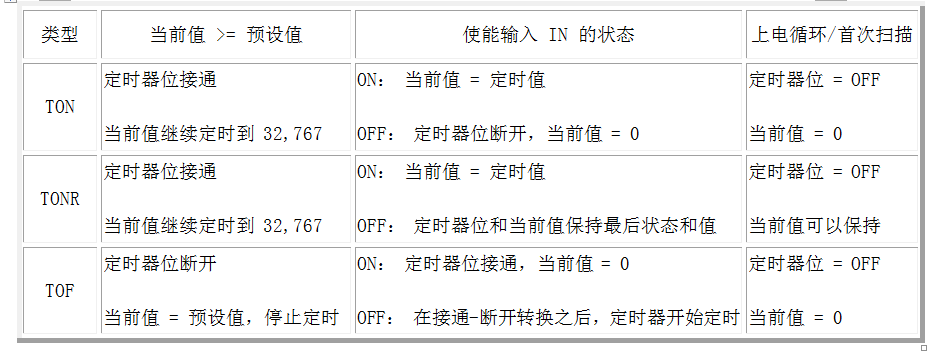

定时器工作规律如下表所示：
