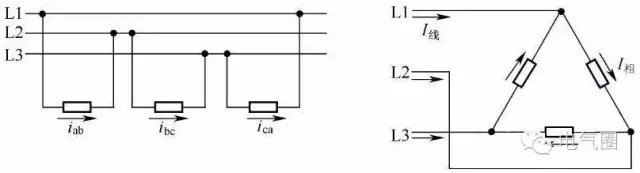

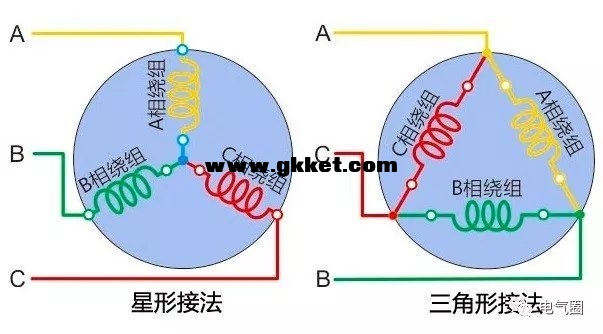

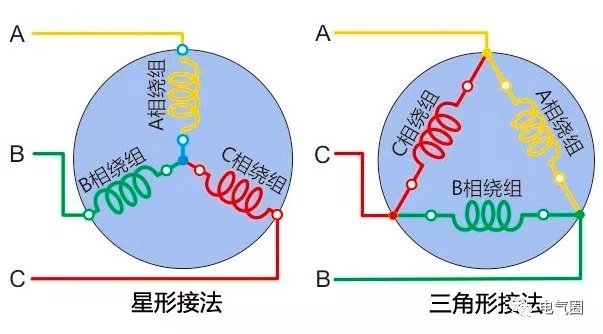

 在分析三相交流电路中的负载连接方法及关系时，必然要联系到线值及相值的关系，为理解其概念，首先应掌握有关定义。 1）线电压。指相线(火线)与相线之间的电压，即L1(U) 、L2(V)与L3(W)两两之间的电压，通常用U线表示。我国低压供电系统中的线电压为380V，高压供电系统中的线电压为10kV、35kV、110kV等。 2）相电压。指电源的每相绕组或每相负载两端的电压，通常用U相表示。低压供电系统中的相电压为220V，高压10kV供电系统中的相电压为5.8kV。 3）线电流。指流过相线中的电流，通常用I线表示。 4）相电流。指流过电源每相绕组或每相负载中的电流，通常用I相表示。 对于三相交流电及三相四线制供电电路，有不清楚的圈友请猛戳下方链接… ◆【知识】关于三相交流电，必须收藏！ 不能笼统地说，380V就是线电压，220V就是相电压。确切地说，对三相四线制供电系统来说380V是线电压，220V是相电压，这是无可争议的；但对负载而言则应另当别论，由于负载有星形 ( Y形）接法、三角形(△形）接法两种接线方式，例如：负载为△形接法时，负载的相电压等于电源的线电压，即△接时的相电压也是380V。另外，在实际工作中，我们给一台电焊机接上两条相线，此时，电焊机的相电压是380V，一般称为单相380V。 三相四线制供电系统中的负载有两类，即单相负载与三相负载。凡有两条引出线的电器或设备，如电灯、电炉、电风扇、电冰箱及电焊机等都是单相负载；另一类有U、V、W三个接线端的设备，如三相异步电动机等是三相负载。 负载接到三相电源上去，有Y形与△形两种连接方式。负载以何种方式与三相电源连接，主要是根据负载的额定电压和电源电压来决定。 1负载的星形连接 将三相负载的一端分别接到三相电源的3条相线上，另一端接在零线上，称为负载的星形连接，如下图所示。  如果三相负载的性质(电阻性、电感性或电容性)和大小都相同，则称为三相对称负载或三相平衡负载。由于三相对称负载的三相电流矢量和等于零，因此，星形连接点电位也为零，此时可以不接零线，即可采用三相三线供电方式，如三相异步电动机绕组的星形连接点不必接在零线上。 星形连接时，电源的线电压是负载相电压的√3倍，即： U线=√3U相 即380V=1.732*220V 相位上，线电压超前其对应的相电压30度。 线电流等于相电流，即I线=I相。 2负载的三角形连接 将三相负载依次接在三相电源的两根相线之间，接入顺序是：A相负载的末端接B相负载的始端；B相负载末端接C相负载的始端；C相负载末端接A相负载的始端。如下图所示：  三角形连接时，由于三相负载跨接在两根相线之间，可以看出，负载的相电压等于电源的线电压，即 U相=U线 电源的线电流等于负载相电流的√3倍，即I线=√3I相，且线电流相位滞后于相电流相位30度。  |
