什么是配电柜，型号有哪些，如何选型，图纸怎么设计？

2018-12-17 19:31| 发布者: gk-auto| 查看: 99| 评论: 26|原作者: gk-auto

摘要: 从一盏油灯的时代到目前生活中似乎人们不能再接受没电的日子里过活，手机需要电、家用需要电各用用电的时代，生活中已经缺少不了和电有关。我们经常会看见配电柜，比如整个商业楼区、住宅区、电厂、矿厂或是施工现场 ...

从一盏油灯的时代到目前生活中似乎人们不能再接受没电的日子里过活，手机需要电、家用需要电各用用电的时代，生活中已经缺少不了和电有关。我们经常会看见配电柜，比如整个商业楼区、住宅区、电厂、矿厂或是施工现场等等场所，为了保障用电安全，配电箱是必须要用到的。很多的专业电力工作者对配电柜的认识应该更加熟悉吧。这里小编就简单的来大家分享一下配电柜型号，型号选择，和配电柜常用的图纸的一些详解信息。

什么的配电柜呢?

配电柜在生活中人们俗称开关柜，一般情况下我们看到的配电柜都是安排在较为隐蔽的角落里，它一般通过厂家预定按照订货要求组装出厂，运往现场安装。

配电柜型号

配电柜型号有很多，一般不同的厂家都有自己的型号。国产型号有MLS、GCS、GCKGGD等；国外厂家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。一般标准的型号是GB7251.1。

配电柜型号含义

配电柜型号由字母及数字等组合而成，一般情况下：

第一位数字P代表：开启式低压开关柜，第一位数字G代表：封闭式低压开关柜。

第二位数字G代表：固定死，第二位数字C代表：抽出式，H-固定、抽出混装式。

第三位数字L(或D)代表：动力用，第三位数字K代表：控制用，第三位数字S代表：森源电气系统。

举例说明：PGD就是指：开启式低压开关柜，电器元件固定安装固定接线。

配电柜图纸介绍

配电板的电路图分为一次原理图和二次原理图，一次原理图是指主电路原理图，二次原理图是指控制电路的原理图。

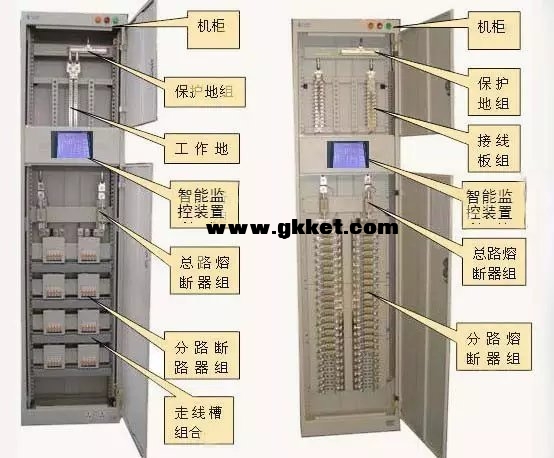

下图为智能配电柜的原理图、展开图、安装接线图等，这些接线都较为麻烦，智能配电柜在电力工作人员操作起才会更简单哦。

一般来讲配电柜有有高压配电柜和低压配电柜的区分。不同型号的配电柜，它的配电柜的内部结构以及技术参数都是各不相同的。对于需求者来说，就是选择合适的配电柜的型号就可以了呢，那么问题就来了，如何选择配电柜的型号呢，我们应该考虑哪些方面呢？

第一，你要明确自己的需求，根据自己的实际情况而定，选择最适合的配电柜型。这是在选择方面应该必须遵循的最基本原则。

第二，我们应该最好采用国内知名点的配电枢、配电箱厂家的国产配电柜的柜型，不要盲目的选择技术参考比较高的进口品牌柜，这样不仅浪费资源，在实际生活中未必会应用得到哦。由于进口配电柜中所采用的主要元器件的品牌与柜体不一定是一致的，选择进口配电柜时，需要特别注意主要元器件的参数。如果某些元器件的参数并不能满足需求，则不宜选择该进口配电柜。

如果配电柜厂家现有的配电柜型号也达不到，不能满足需求，就得给厂家提供图纸或提出自己的需求，要求配电柜厂家进行专门制作。

提醒大家：凡是跟电接触不管是什么产品都要注意安全，配电柜不能用可燃材料制作，这是一项很重要的常识哦，我想大家一定会知道这一点的呢。配电柜在使用过程必须在一定的场合内，保证安全使用，即使发生事故也要能保持在一定的控制范围内。
