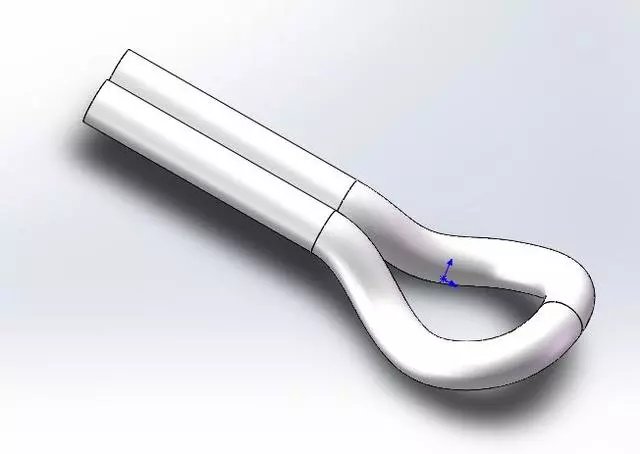

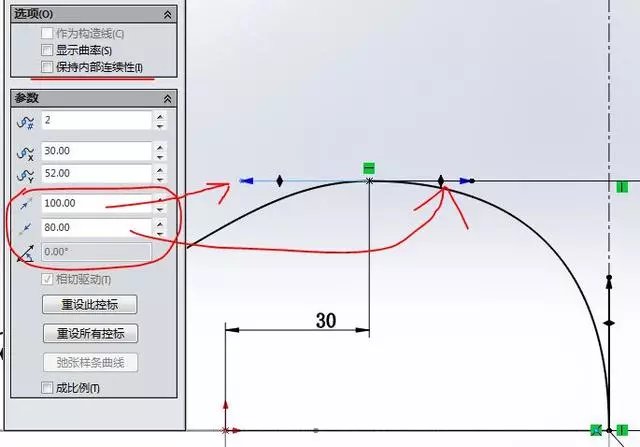

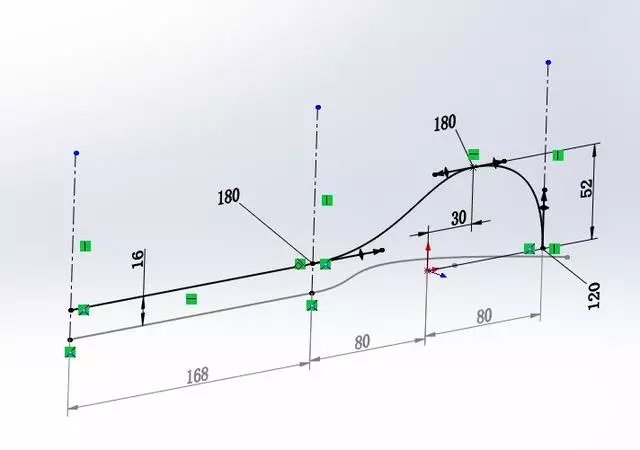

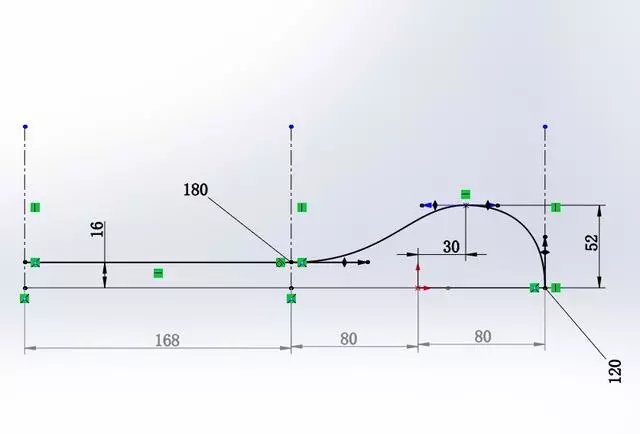

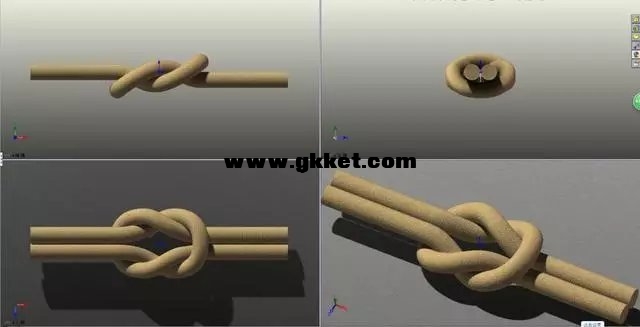

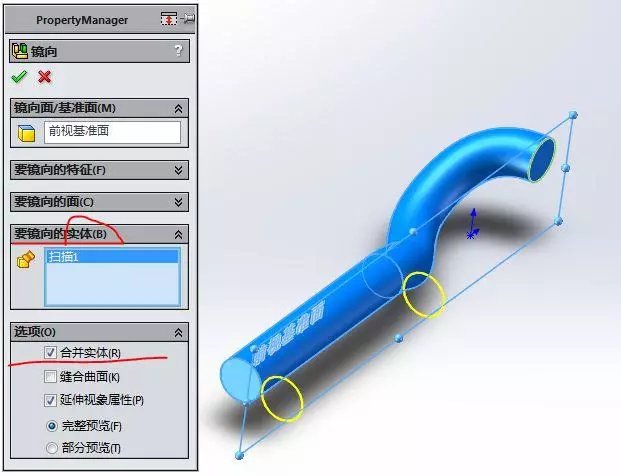

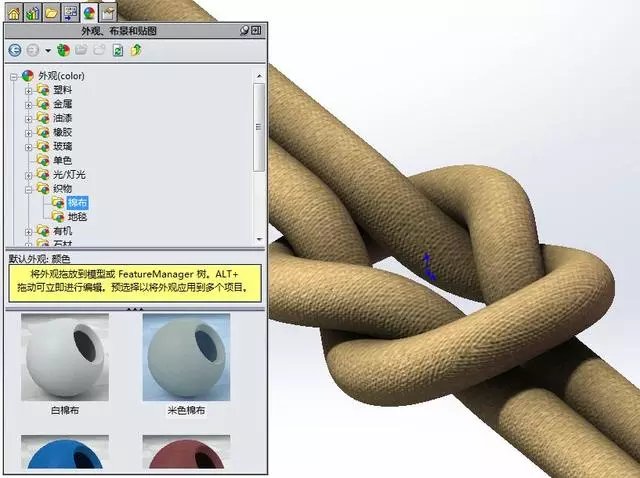

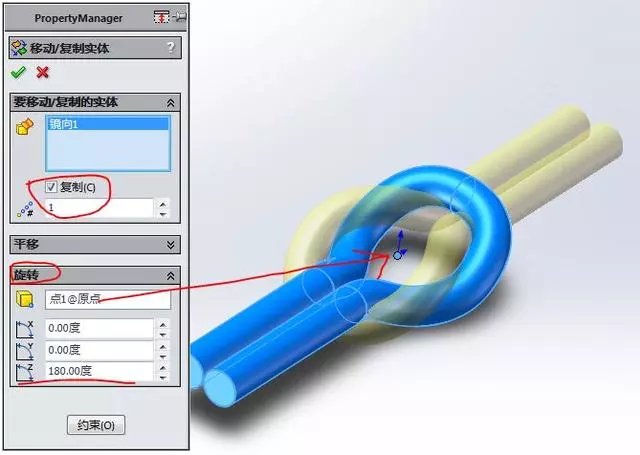

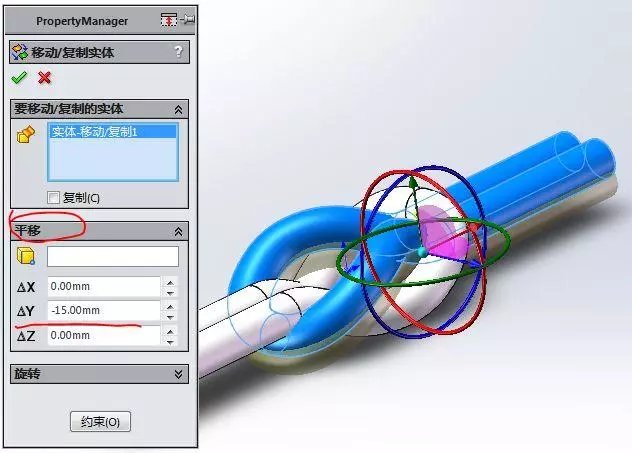

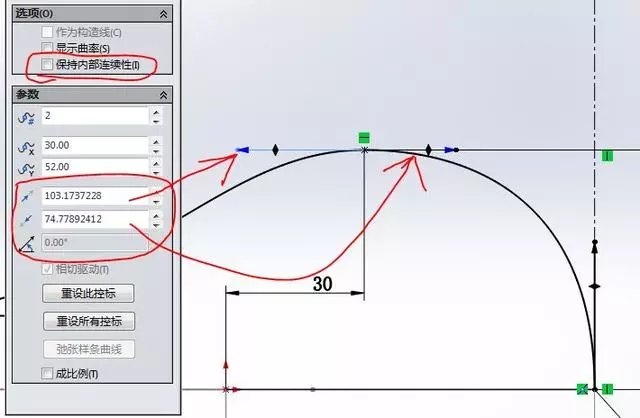

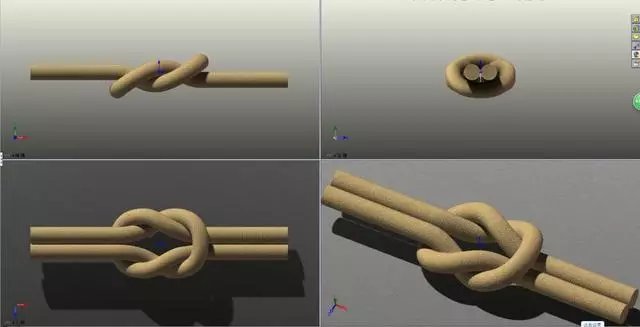

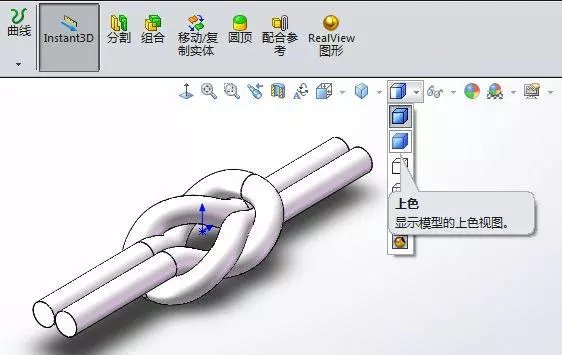

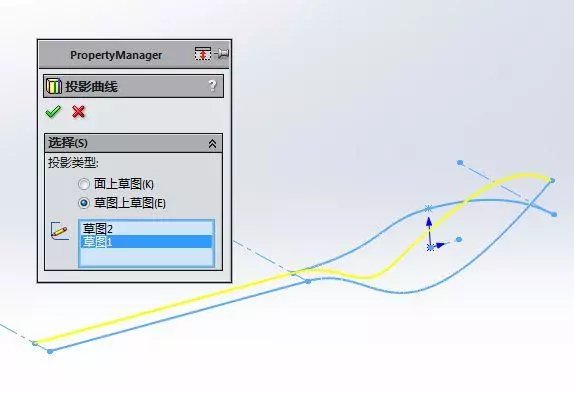

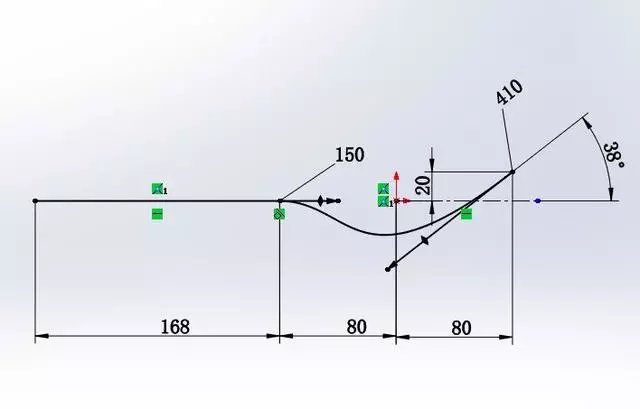

   建模步骤 1.在前视基准面上草绘图形，左侧是一段直线，右侧是样条曲线，与直线相切。  2.在上视基准面上草绘图形，左侧还是直线与样条曲线相切。  重点是这个控点的标注：点一下控点的箭头——出现左侧的选项——去掉保持内部连续性的勾——这时控点两侧的相切重量处于可编辑状态。  左侧改为：100，右侧：80  再标注以后就是180  3.投影曲线，草图上的草图。  4.在前视基准面上画一个圆，圆心与投影曲线穿透。  5.扫描。  6.镜像到另一侧，合并实体。   7.移动复制，旋转——旋转参考：原点——Z轴旋转180度。  8.移动复制，平移——Y轴向下移动15 。  8.上色。  9.完成，添加外观。  10.用Keyshot渲染一下。   |
