S7-200SMART 实时时间如何在触摸屏上显示并写入（案例）

2020-11-25 20:52| 发布者: gkket| 查看: 1| 评论: 1|原作者: gkket

摘要: 来源：PLC发烧友今天为大家带来如何在威纶通触摸屏上显示S7-200SMART PLC实时时间，有些时候，我们想在触摸屏显示PLC实时时间，还有监控PLC很麻烦，接下来就带大家不用监控PLC直观的在触摸屏上去显示实时时间。01读 ...

来源：PLC发烧友

今天为大家带来如何在威纶通触摸屏上显示S7-200SMART PLC实时时间，有些时候，我们想在触摸屏显示PLC实时时间，还有监控PLC很麻烦，接下来就带大家不用监控PLC直观的在触摸屏上去显示实时时间。

01读实时时钟时间

第一步：（在桌面打开STEP 7-MicroWIN SMART编程软件）

第二步：（用字节转整数+BCD码转整数指令来读取实时时钟时间(B_I—BCD_I））。

第三步：（读取实时时钟指令(READ_RTC)）

02写时钟时间

第一步：（用整数转BCD码+整数转字节来写入时钟设定时间(BCD_I—I_B)

）。

第二步：（设置实时时钟指令（SET_RTC））.

第三步：（监控读取PLC实时时间，当时时间:2020年6月11日15:09星期四）

第四步：（监控写入PLC设定时间，设定时间: 2016年6月12日18:22分星期日）

注意事项：在最后第八位表示星期的时候其中1 = 星期日，7 = 星期六，0 = 表示禁止计星期。

03组态触摸屏显示时间

第一步：（在桌面上打开Utility Manager组态软件）

第二步：（创建一个读取时间画面）

1.通过鼠标选中数字右击来新增基本画面并把窗口名称重新命名（读取时间）

2.设置数显、关联地址、设置标签文字、设置功能键切换窗口。

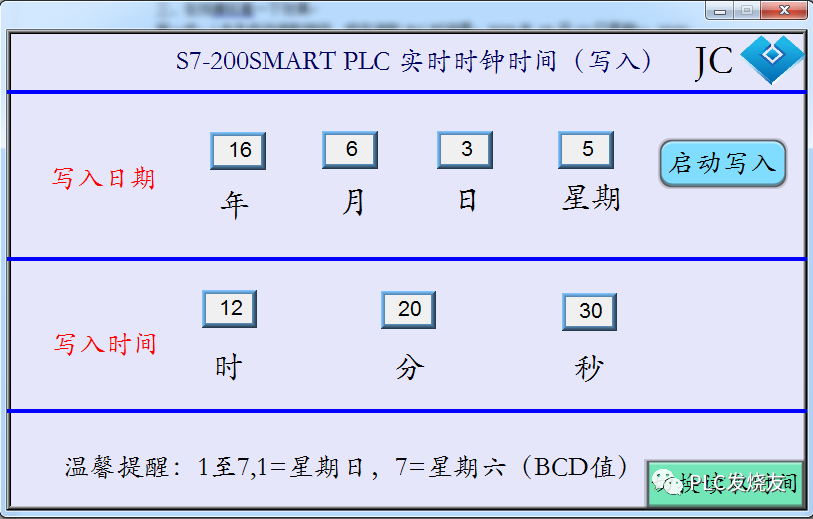

第三步：（创建一个写入时间画面）

1.通过鼠标选中数字右击来新增基本画面并把窗口名称重新命名（写入时间）

2.设置数显、关联地址、设置标签文字、设置功能键切换窗口。

04在线模拟看一下效果

第一步：（点击启动读取按钮，现在读取PLC时间是：2020年10月12日星期一 10:01 04秒）

第二步：（先写入一个日期和时间，然后点击启动写入按钮，切换到读取时间窗口这时会看到时间已经写入成功并计时开始）

来源：技成-徐陈爽，转载请注明出处。留言处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。。。
