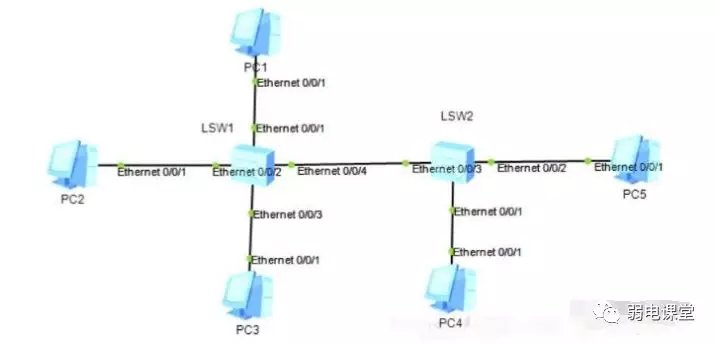

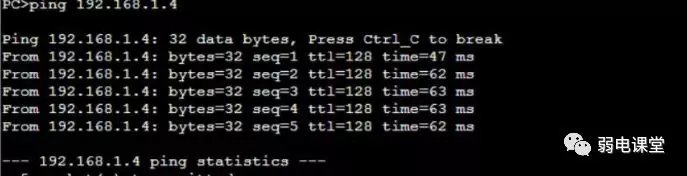

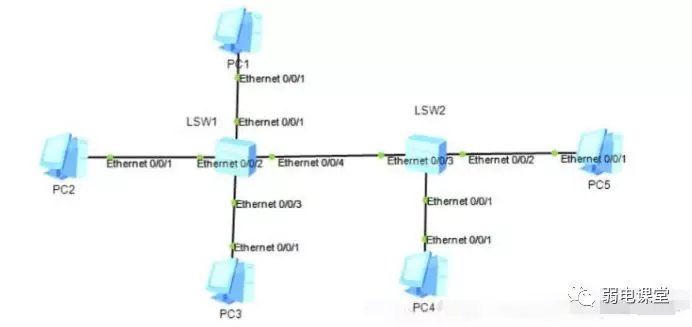

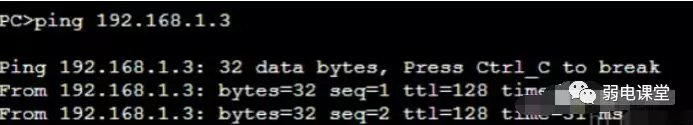

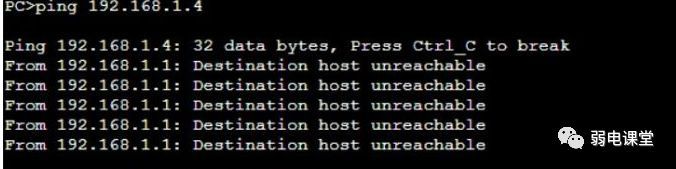

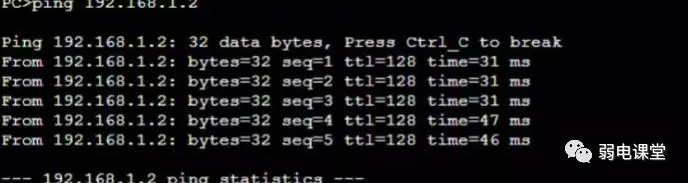

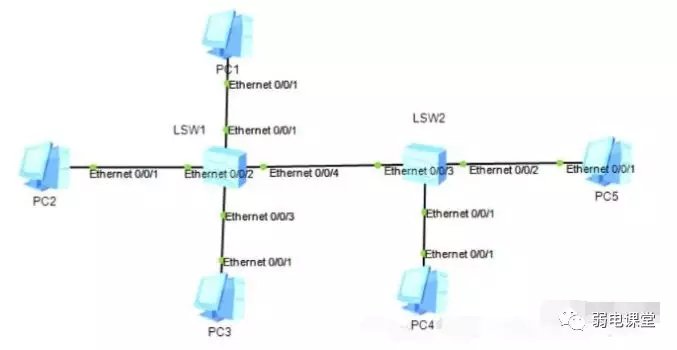

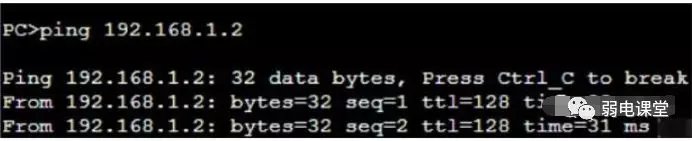

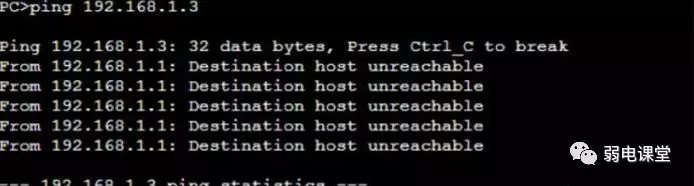

我们曾多次提到交换机的配置，有部分朋友反映有点深了，有些内容不懂，今天我们就从基础到深入来了解网络间如何才能互通，如何才能不通，以案例的方式来详细讲解，一文了解清楚vlan的使用与配置，方便后面应用于项目中。 因为根据有些群朋友反映，华为交换机使用的比较多，所以本次以华为交换机为例，如果大家以前对vlan了解不深，那么这篇文章却是可以很好入门与深入。 一、什么样的网络才能互通 通常情况下，两台电脑如何能才互通呢？如何才能不能互相访问呢？ 最简章方法就是利用网段来解决，我们来举例。  1、两台电脑不能互相访问 假设： PC1 ip地址：192.168.1.1/24 PC2 ip地址：192.168.2.1/24 要测试PC1和PC2的连通性：最简单的方法就是用PC1去PingPC2，查看Ping的结果。  很明显ping不通，PC1和PC2的ip在不同的网段，不能ping通。 那么什么样的情况能ping通呢？ 2、如何才能互访 假设： PC1的ip地址：192.168.1.1/24 PC2的IP地址：192.168.1.2/24 PC3的ip地址: 192.168.1.3/24 都在同一个网段内，用测试pc1是否能互访pc2与pc3，直接用pc1去ping pc2与pc3就行。 pc1去ping pc2  pc1去ping pc3  那么问题来了，如何让同一个网段的ip不能互通呢？如何让不同网段ip又能互通 ？这里面我们就需要引进vlan了。 二、划分vlan，实现网络的互访与阻绝 上面我们已经演示了网络最简单的互通与不通的情况，在没有其它设置的情况下，同一个网段的ip地址，能互通，不同的网段的ip地址不能互通。而在实际项目中，并不是这么简单的，我们来看下不同vlan与不同网段之间的互通与阻绝如何实现。 还是这个拓扑图：  假设： PC1的ip地址：192.168.1.1/24 连接LSW1交换机端口Ethernet 0/0/1 PC2的IP地址：192.168.1.2/24 连接LSW1交换机端口Ethernet 0/0/2 PC3的ip地址: 192.168.1.3/24 连接LSW1交换机端口Ethernet 0/0/3 PC4的ip地址: 192.168.1.4/24 连接LSW2交换机端口Ethernet 0/0/1 现在要让pc1与pc2互访，p1与pc3不能互通，pc1与pc4也不能互访，如何来配置交换机？（今天我们就以华为交换机为例）。 交换机配置(以华为交换机为例） 1、配置LSW1 <Huawei>system-view //进入系统视图 [Huawei]sysname sw1 //给交换机命名 [sw1]vlan 10 //创建VLAN10 [sw1-vlan10]vlan 20 //创建VLAN20 [sw1-vlan20]display vlan //显示VLAN信息 [sw1-vlan20]quit //退回上一级视图 [sw1]interface Ethernet 0/0/1 //进入以太网接口0/0/1 [sw1-Ethernet0/0/1]port link-type access //配置接口类型为Access [sw1-Ethernet0/0/1]port default vlan 10 //分配接口给VLAN10 [sw1-Ethernet0/0/1]quit //退回上一级视图 [sw1]interface Ethernet 0/0/2 //进入以太网接口0/0/2 [sw1-Ethernet0/0/2]port link-type access //配置接口类型为Access [sw1-Ethernet0/0/2]port default vlan 10 //分配接口给VLAN10 [sw1-Ethernet0/0/2]quit //退回上一级视图 [sw1]interface Ethernet 0/0/3 //进入以太网接口0/0/3 [sw1-Ethernet0/0/3]port link-type access //配置接口类型为Access [sw1-Ethernet0/0/3]port default vlan 20 //分配接口给VLAN20 [sw1-Ethernet0/0/3]display vlan //显示VLAN信息 小结：在LSW1中，把pc1与pc2分配在了vlan10,把pc3分配到了vlan20中。 2、LSW2交换机配置 命令与上面类似，就不一 一注释了,多看几篇就很容易理解。 <Huawei>system-view [Huawei]sysname sw2 [sw2]vlan 10 //批量创建VLAN [sw2]display vlan [sw2]interface Ethernet 0/0/1 //进入pc4的以太网接口0/0/1 [sw2-Ethernet0/0/1]port link-type access //配置接口类型为Access [sw2-Ethernet0/0/1]port default vlan 10 //分配接口给VLAN10 [sw2-Ethernet0/0/2]display vlan 在LSW2中，主要是把pc4划分给了vlan10 3、验证vlan a、测试PC1和PC2的连通性。  因为在同一个vlan且在相同的网段，所以PC1和PC2能够ping通。 b、测试PC1和PC3的连通性  虽然pc1与pc3的ip地址在同一个网段里面，但PC1和PC3不在同一个vlan中，所以PC1和PC3不能ping通（pc1是属于vlan10，pc3是属于vlan20）。 c、测试PC1和PC4的连通性  很明显也pc1与pc4不能ping通，这个是为什么呢？ 虽然PC1和PC4在同一个vlan且也在同一个网段中，但是Lsw1和Lsw2交换机没有配置trunk端口，access端口没有tag标记，通不过trunk端口，所以ping不通！ 那么问题来了，如何才能让pc1与pc4互通呢？ 二、如何使交换机间互相通信 上面我们提到了，pc1是属于LSW1交换机，pc4是属于SLW2交换机，虽然pc1与pc4是划分到了同一个vlan，且ip地址也在同一个网段，但仍然无法互相通信，主要是没有配置trunk接口，我们来配置下。  1、LSW1的配置 [sw1]interface Ethernet 0/0/4 // 进入交换机1与交换机2连接的接口0/0/4 [sw1-Ethernet0/0/4]port link-type trunk //配置接口类型为trunk [sw1-Ethernet0/0/4]port trunk allow-pass vlan 10 20 //trunk口允许通过的VLAN10与vlan20 2、LSW2的配置 [sw2]interface Ethernet 0/0/3 // 进入交换机1与交换机2连接的接口0/0/3 [sw2-Ethernet0/0/3]port link-type trunk //配置接口类型为trunk [sw2-Ethernet0/0/3]port trunk allow-pass vlan 10 20 //trunk口允许通过的VLAN10与vlan20 3、验证trunk接口配置： 测试PC1和PC4的连通性，并解释原因。  PC1和PC4能够ping通，因为交换机之间设置了trunk接口，使得不同vlan之间能够通过其他的交换机！ 最后总结下： 1、什么情况下，我们才会去划分VLAN。 让网络进行逻辑隔绝，才会划分vlan！不同的vlan中，即使在相同的网段也不能ping通， 2、什么情况下，我们才会去配置trunk接口。 要让交换机和交换机之间连通，需要设置trunk接口。 |
