如何分辨NPN和PNP？怎么和PLC接线？

01

总体概述

02

如何分辨NPN型和PNP型

接近开关的接线都是棕正蓝负黑信号，这个是没有疑问的，他们的区别在于这很黑色线，黑色线输出24V为PNP接近开关，反之为NPN，这也就是判断接近开关是NPN还是PNP最基础的。

03

怎么和PLC接线

和PLC的接线要先看下PLC采集数字量的规则，那就是要保证有电流流出或者流入PLC（这就涉及到源型和漏型，这里不做过多展开，防止混淆）。

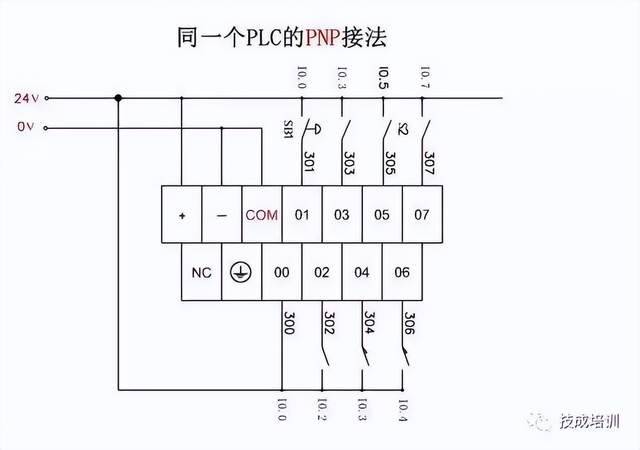

同一个PLC的PNP接法，高电平输入有效，而公共端接到24V电源的24V上，意味着输入信号在 24v时是等势电位，没有电位差，只输入信号是0V时，才有电位差，PLC才能检测到输入信号，所以是NPN接法，低电平有效。

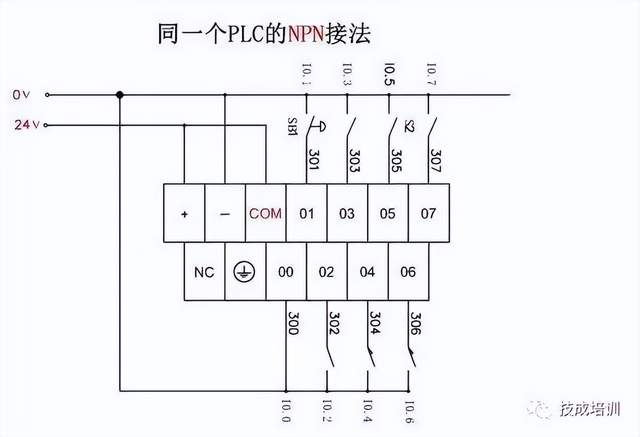

同一个PLC的NPN接法，低电平输入有效，而为什么工厂的PLC会有PNP接法和NPN接法的区别呢？

那么问题来了，PNP接法的PLC可以使用NPN的传感器吗？或者反过来。

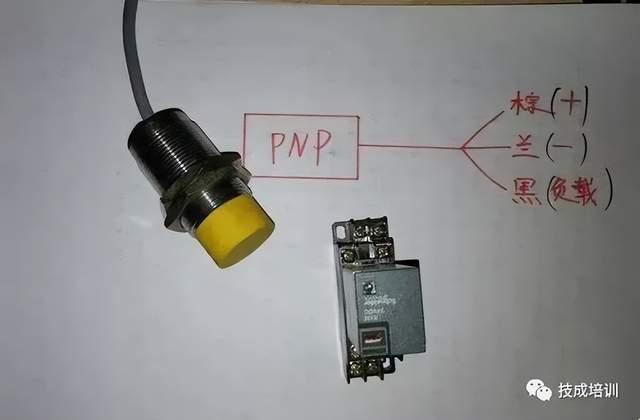

答案是不一定，你需要区分是什么功能的传感器，比如说普通功能的接近开关就可以通过用继电器来转换。

下面为您做了一幅图，帮助您在可能的情况下使用：

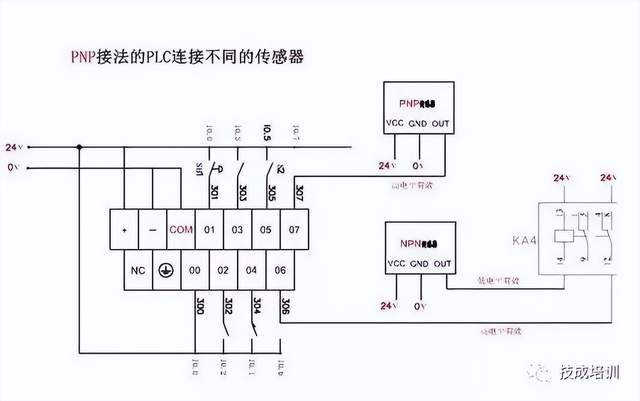

PNP接法的PLC使用两种传感器

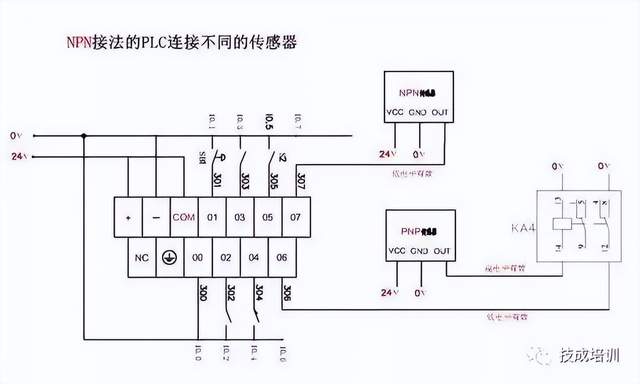

NPN接法的PLC使用两种传感器，但是利用继电器转换有一个缺点，那就是即时性不好，因为继电器吸合需要时间，如果这个传感器即时性要求特别高，如果需要精确定位的话就不可以了，或者编码器类脉冲的因为时效性也不可以，如果遇到这种情况还是乖乖去找适合的传感器吧！
