6个简单PLC程序分析 1、十字路口的交通指挥信号灯。 2、三层楼电梯 5、两个气缸顺序动作。 6、自动售货机的PLC控制。

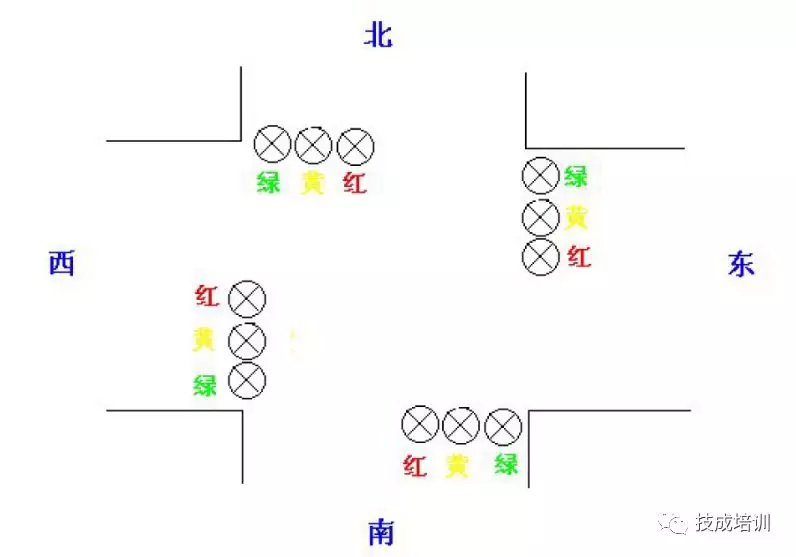

十字路口的交通指挥信号灯布置如下图: 一、控制要求

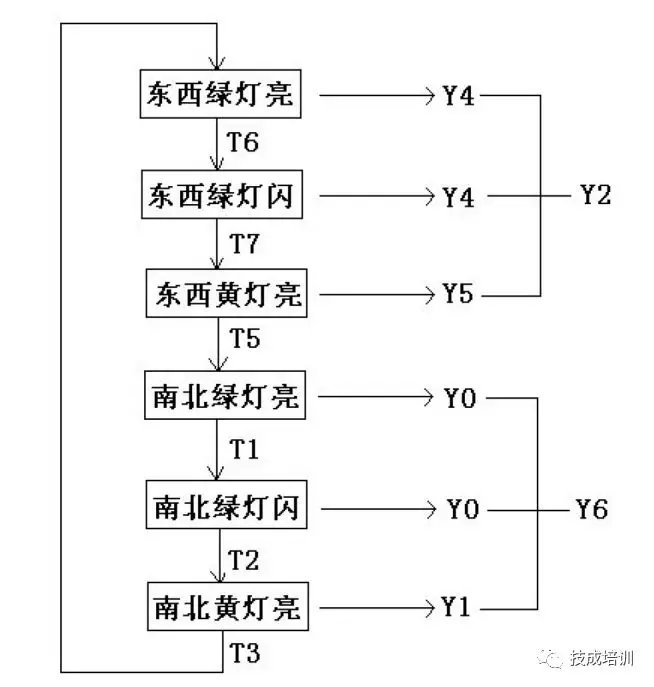

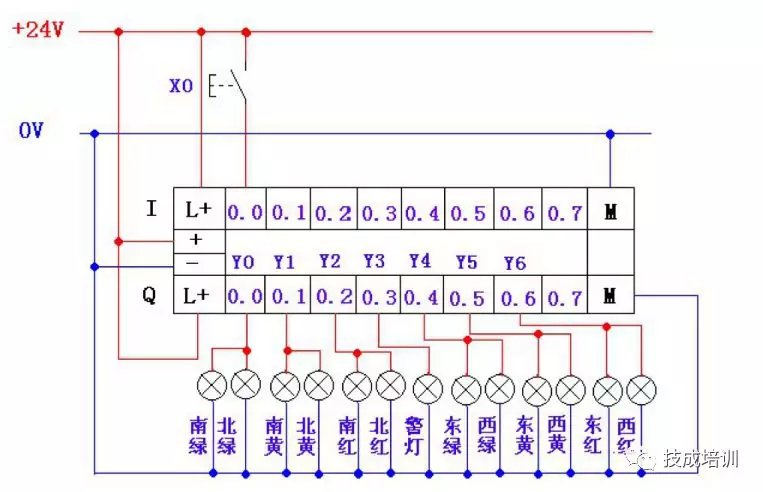

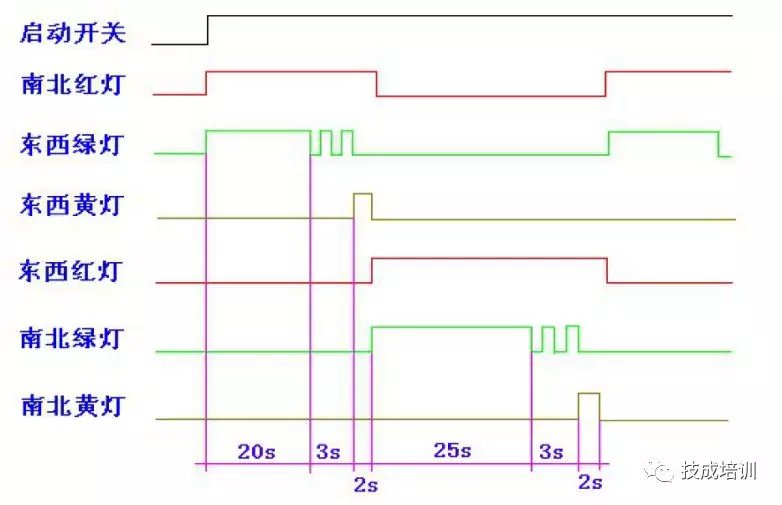

(1) 信号灯系统由一个启动开关控制，当启动开关接通时，该信号灯系 统开始工作，当启动开关关断时，所有信号灯都熄灭。 (2) 南北绿灯和东西绿灯不能同时亮。如果同时亮应关闭信号灯系统， 并立刻报警。 (3) 南北红灯亮维持25s。在南北红灯亮的同时东西绿灯也亮，并维持20s。到20s时，东西绿灯闪亮，闪亮3s后熄灭，此时，东西黄 灯亮，并维持2s。到2s时，东西黄灯熄灭，东西红灯亮。同时， 南北红灯熄灭，南北绿灯亮。 (4) 东西红灯亮维持30s。南北绿灯亮维持25s,然后闪亮3s后熄灭。同时南北黄灯亮，维持2s后熄灭，这时南北红灯亮，东西绿灯亮。 （5）以上南北、东西信号灯周而复始地交替工作状态，指挥着十字路口的交通，其时序如下图所示 二、PLC接线

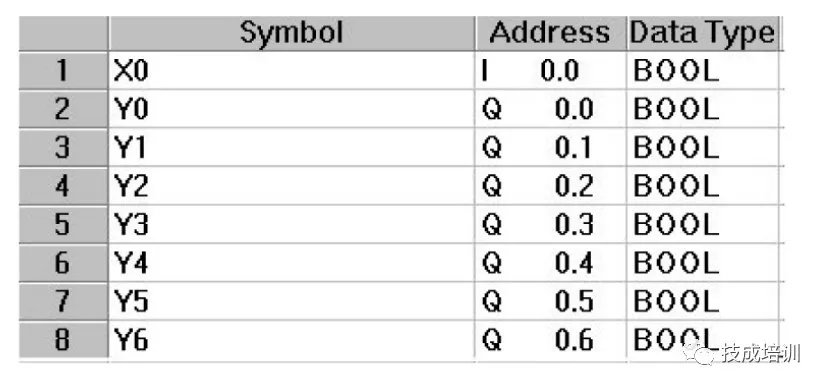

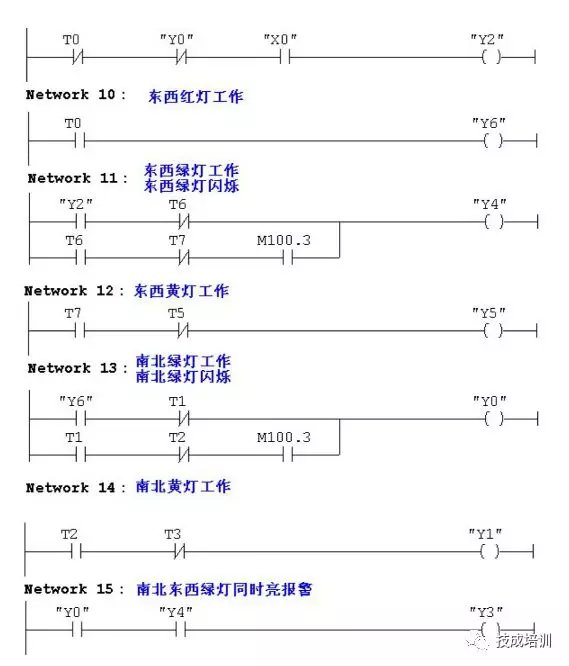

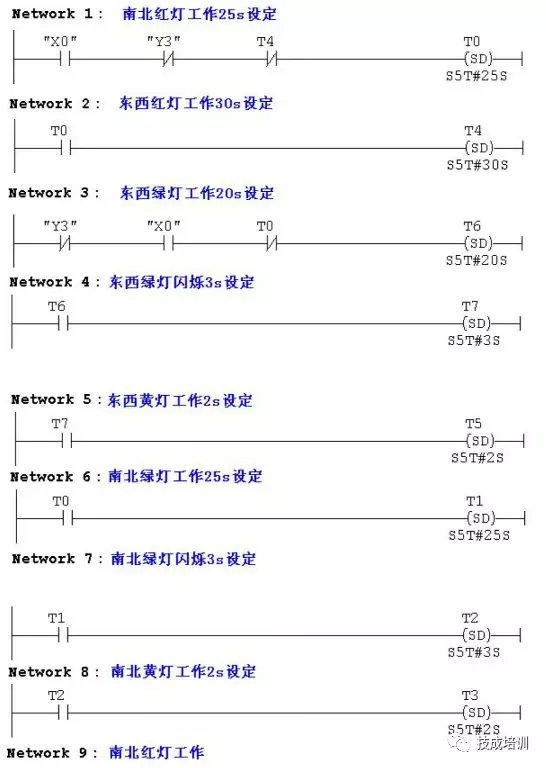

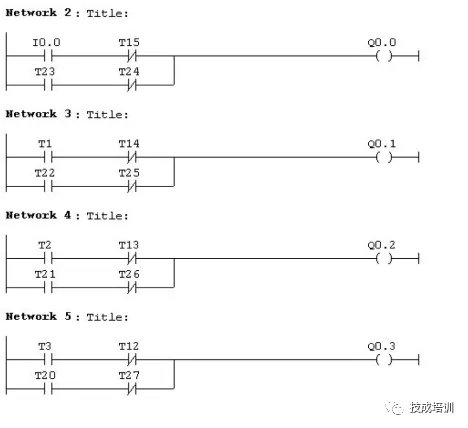

三、定义符号地址 四、梯形图程序

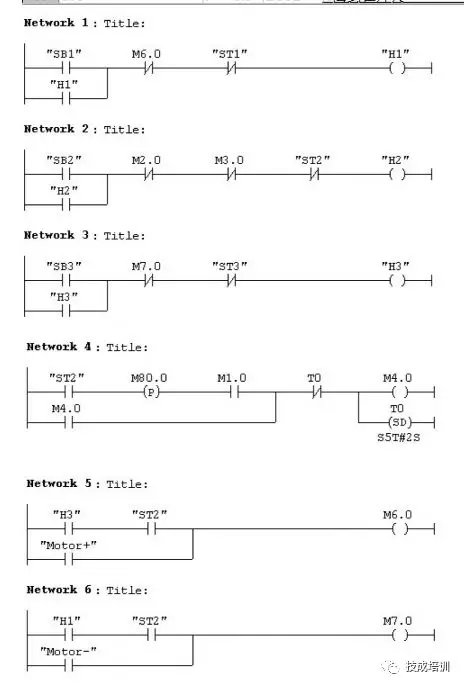

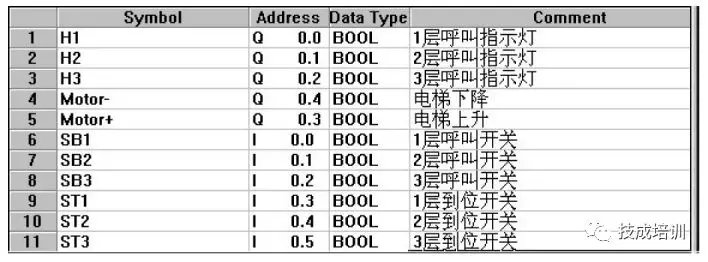

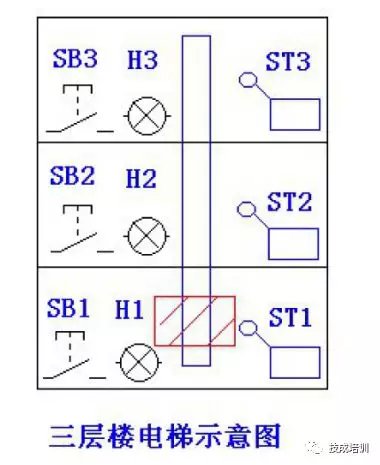

如下所示是三层楼电梯示意图电梯的上升、下降由一台电动机控制；正转时电梯上升、反转时电梯下降。各层设一个呼叫开关（SB1、SB2、SB3）、 一个呼叫指示灯（Hl、H2、H3）、一个到位行程开关（STI、ST2、ST3）。 控制要求：
（1） 各层的呼叫开关为按钮式开关，SB1、SB2及SB3均为瞬间接通有效 （即瞬间接通的即放开仍有效）。

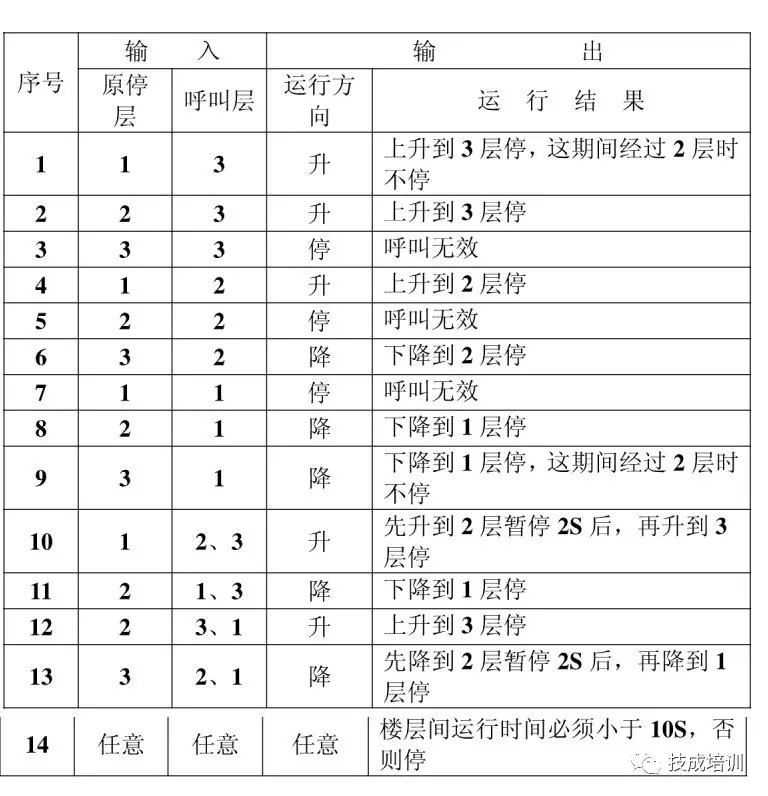

（2） 电梯箱体上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何 反方向呼叫均无效，简称为不可逆响应。具体动作要求，如下表。
（3）各楼层间有效运行时间应小于10S,否则认为有故障、自动令电动机停转。

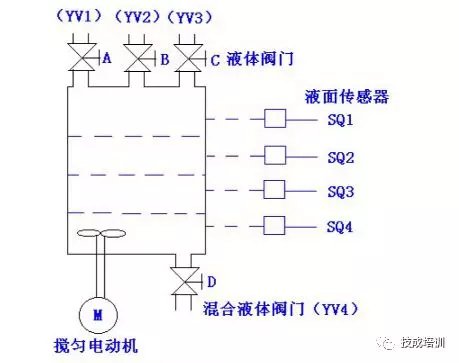

多种液体自动混合装置的PLC控制如图所示为三种液体混合装置，SQ1、SQ2、SQ3和SQ4为液面传感器, 液面淹没时接通，液体A、B、C与混合液阀由电磁阀YV1、YV2、YV3、 YV4控制，M为搅匀电动机，其控制要求如下：
1.初始状态:装置投入运行时，液体A、B、C阀门关闭，混合液阀门打开20s将容 器放空后关闭。
2.起动操作:按下启动按钮SB1,装置开始按下列给定规律运转：
①液体A阀门打开，液体A流入容器。当液面达到SQ3时，SQ3按通, 关闭液体A阀门，打开液体B阀门。
②当液面达到SQ2时，关闭液体B阀门，打开液体C阀门。③当液面达到SQ1时，关闭液体C阀门，搅匀电动机开始搅拌。
④搅匀电动机工作Imin后停止搅动，混合液体阀门打开，开始放出 混合液体。
⑤当液面下降到SQ4时，SQ4由接通变断开，再过20s后，容器放空, 混合液阀门关闭，开始下一周期。
3.停止操作:按下停止按钮SB2后，要将当前的混合操作处理完毕后，才停止操作（停在初始状态）

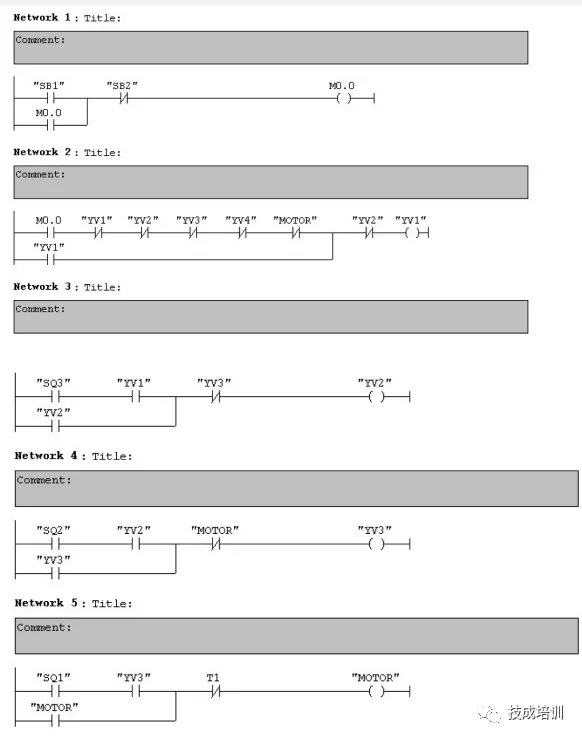

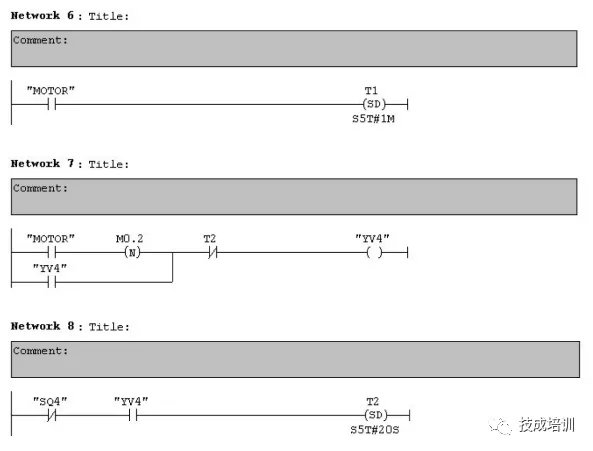

参考程序：

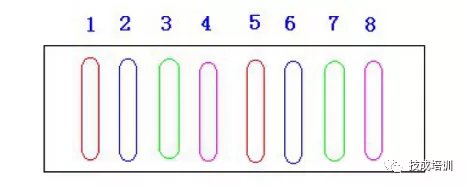

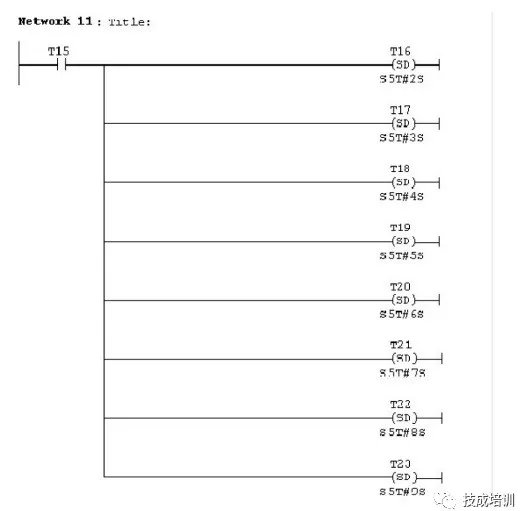

虹灯广告屏控制器的设计用PLC对霓虹灯广告屏实现控制，其具体要求如下:

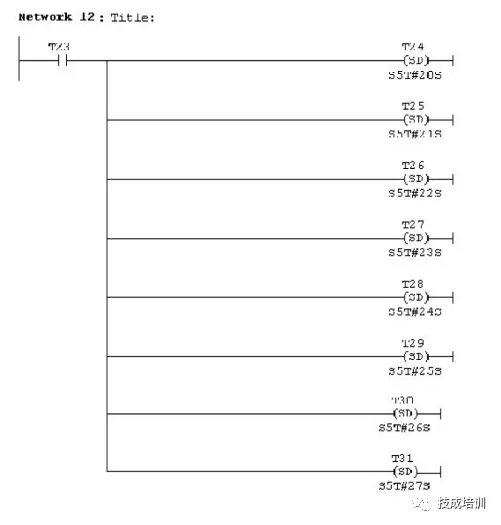

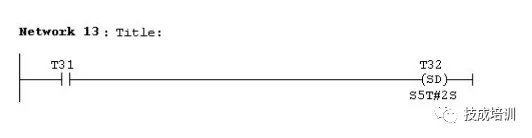

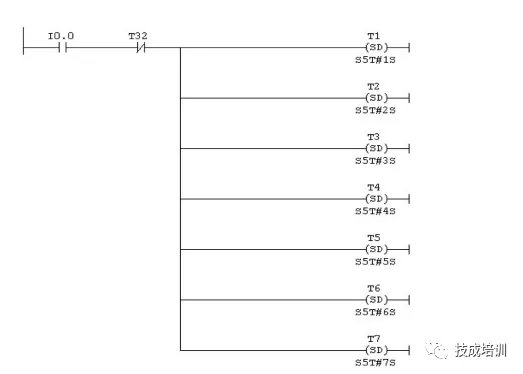

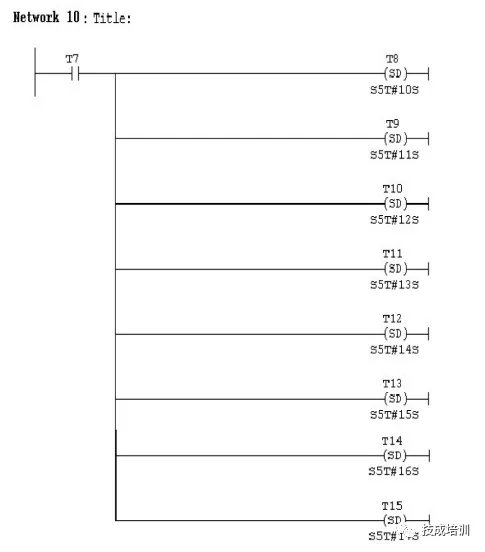

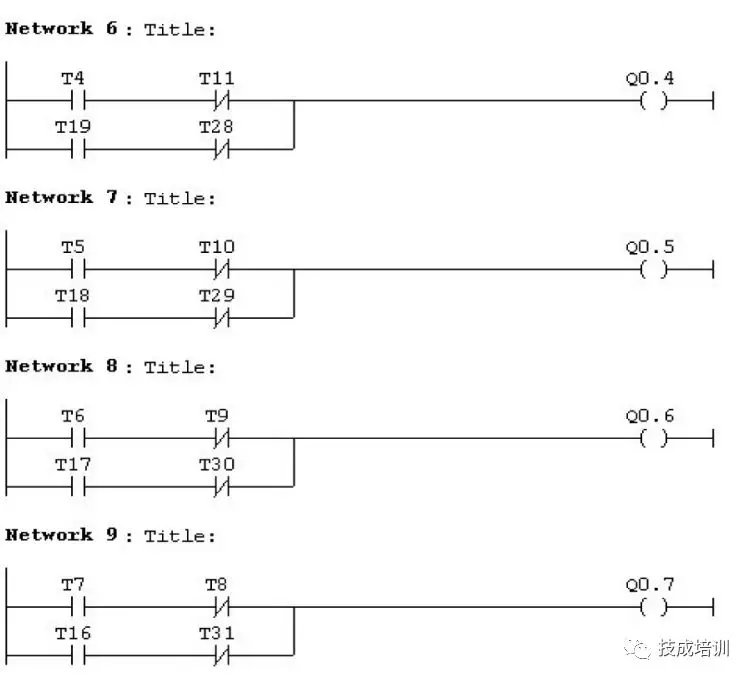

该广告屏中间8个灯管亮灭的时序为第1根亮一第2根亮一第3根 亮一... 一第8根亮，时间间隔为Is,全亮后，显示10s,再反过来从 8一7一・..一1顺序熄灭。全灭后，停亮2s,再从第8根灯管开始亮 起，顺序点是7—6—... — 1,时间间隔为Is,显小20s,再从一2—... — 8 顺序熄灭。全熄灭后，停亮2s,再从头开始运行，周而复始。参巧梯形图程序：

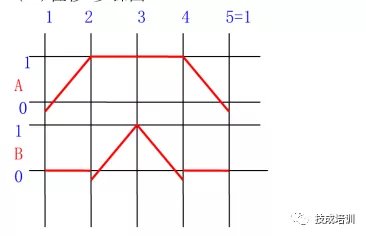

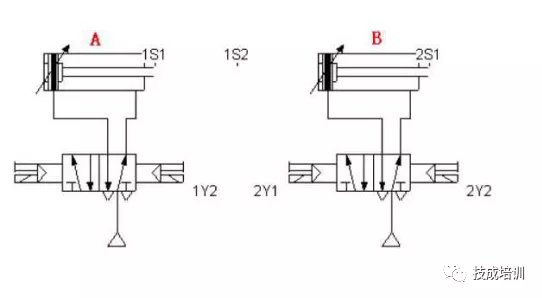

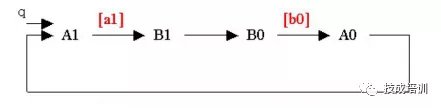

设计程序：使两个气缸顺序动作，顺序A1B1B0A0（二）移位-步骤图
（三）I型障碍信号分析

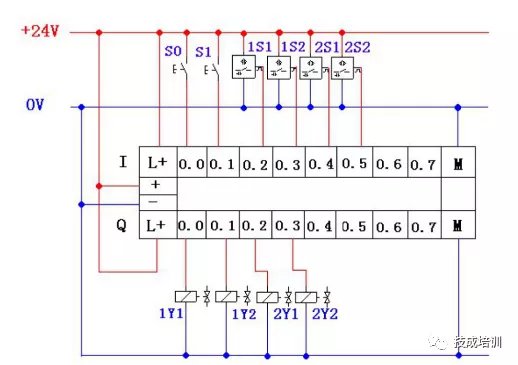

（四）PLC接线

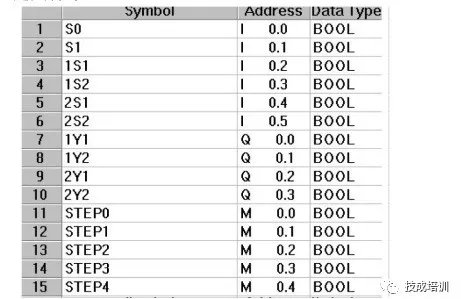

（五）定义符号

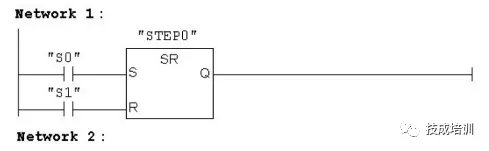

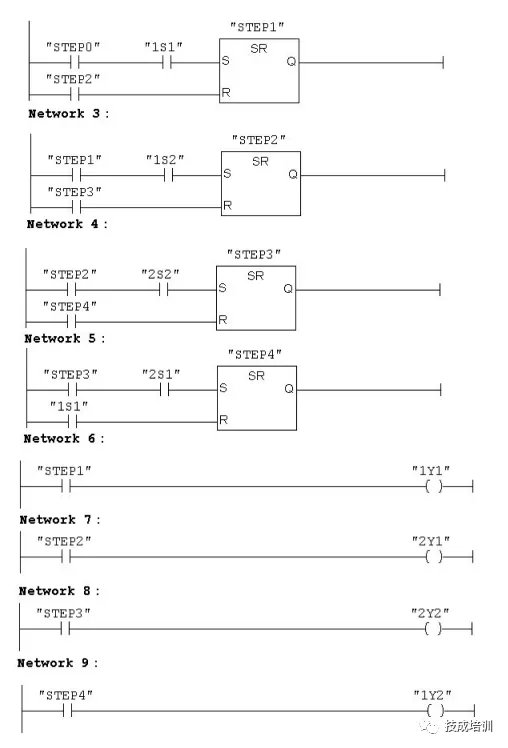

（六）梯形图程序
自动售货机的PLC控制。如下图所示的自动售货机示意图，其工作要求如下:
1.此售货机可投入1元、5元或10元硬币。
2.当投入的硬币总值超过12元时，汽水按钮指示灯亮；当投入的硬币总值超过15元时，汽水及咖啡按钮指示灯都亮。3.当汽水按钮灯亮时，按汽水按钮，则汽水排出7s后自动停止，这段时间内，汽水指示灯闪动。
4.当咖啡按钮灯亮时，按咖啡按钮，则咖啡排出7s后自动停止，这段时间内，咖啡指示灯闪动。

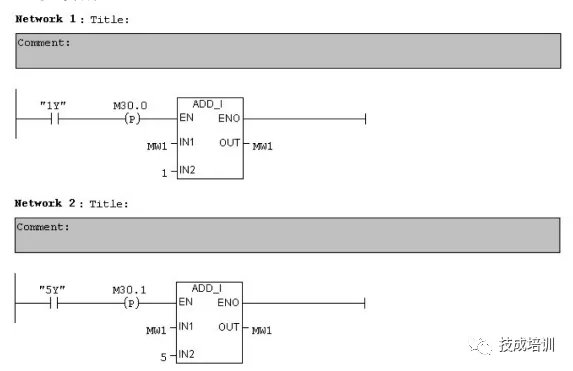

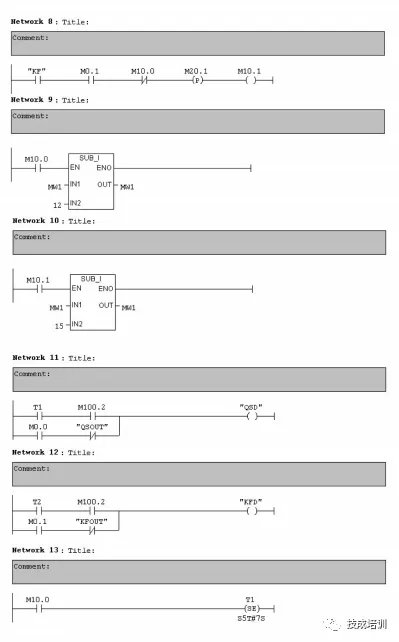

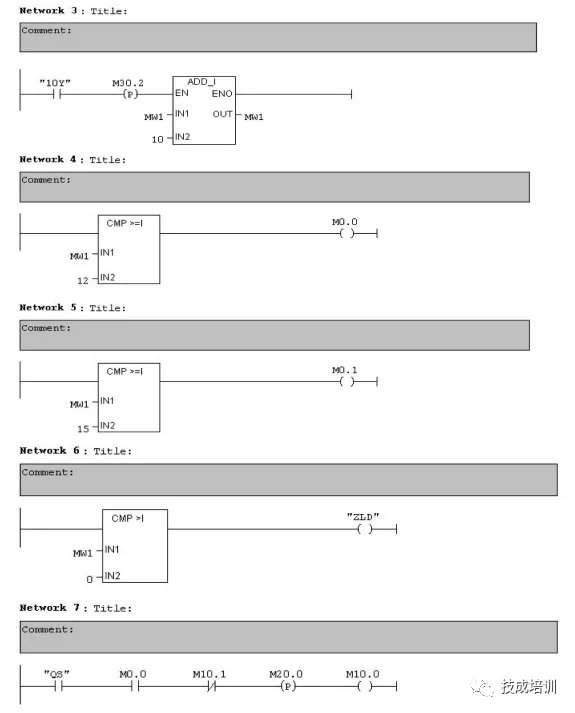

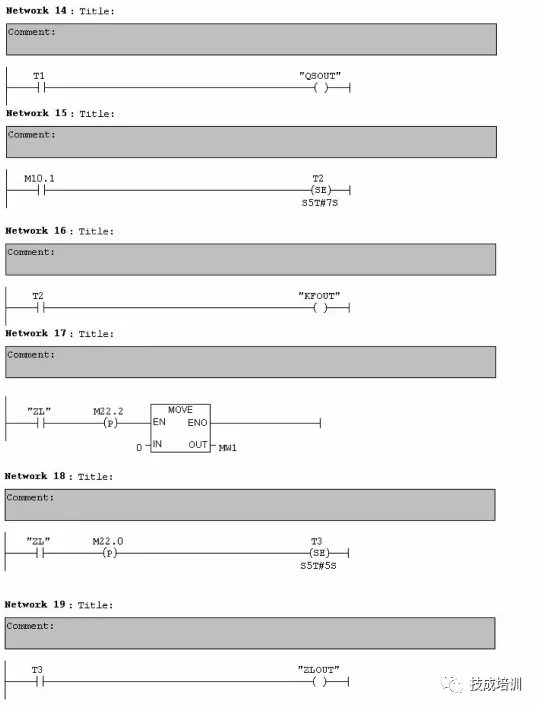

5.若投入硬币总值超过按钮所需的钱数（汽水12元，咖啡15元）时, 找钱指示灯亮，表示找钱动作，并退出多余的钱。 参考答案：
|
