深入认识WinCC组态九大功能

gk-auto

一、WINCC及相关概念

1、WinCC（Windows Control Center，窗口控制中心）

• 基于Windows系统的控制中心
• 西门子TIA架构中基于PC的HMI/SCADA软件系统



2、TIA（Totally Integrated Automation，全集成自动化）

西门子可以为一个项目提供从上至下，全面的技术支持和解决方案：

• 最底层的设备支持，如：按钮、指示灯、传感器、执行机构、电机等；
• 中层控制系统，如：PLC、触摸屏等；
• 上层的监控系统，如：WinCC
• 提供丰富的网络支持，如：MPI、Profibus、以太网、As-i等



3、HMI（Human Machine Interface，人机界面）

4、SCADA（Supervisory control And Data Acquisition，监视控制与数据采集）

SCADA系统是以计算机为基础的生产过程控制与调度自动化系统。它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等功能。

二、WinCC的功能及学习要点

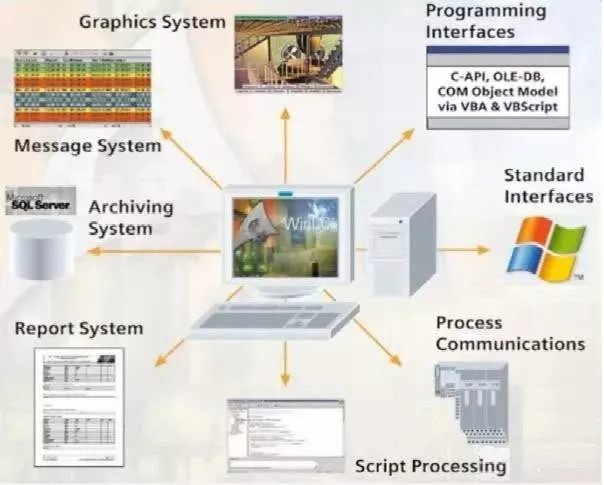

图1 WinCC的功能示意图

WinCC作为一个HMI/SCADA软件系统，既是一个人机界面，又用作监视、控制和采集，其具备的以下基本功能（如图1所示）：

1. 画面功能（Graphics System）：监视底层设备数据、工艺流程等。

2. 消息系统（Message System）：将现场的一些相关的报警、消息、故障显示在画面中，并对可以对必要的信息进行存储，方便日后查看、追踪。数据存储于SQL Server数据库中。

3. 归档系统（Archiving System）：保存、管理历史数据，方便日后追述，查询。数据存储于SQL Server数据库中。

4. 报表系统（Report System）：可对组态数据、运行数据、历史数据及外部数据生成报表。

5. 脚本系统（Script Processing）：支持VB脚本和C脚本，利用高级语言，自己开发一些专用的功能。

6. 过程通讯（Process Communications）：和PLC等底层设备进行通讯

7. 标准接口（Standard Interfaces）：提供第三方设备的交互接口，允许第三方设备进行数据读写；

8. 编程接口（Programming Interfaces）：提供编程接口，方便用户进行功能扩展。

9. 用户管理：自由组态用户组和管理权限，只有授权的用户才能进行制定的操作。
