IFIX与S7-300 PLC 的连接方法

198366809

（一）、S7-300 的组态

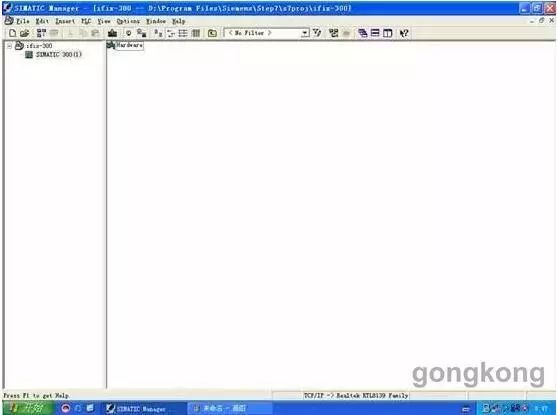

1）、打开SIMATICManager， 创建一个新项目，并插入300的站。

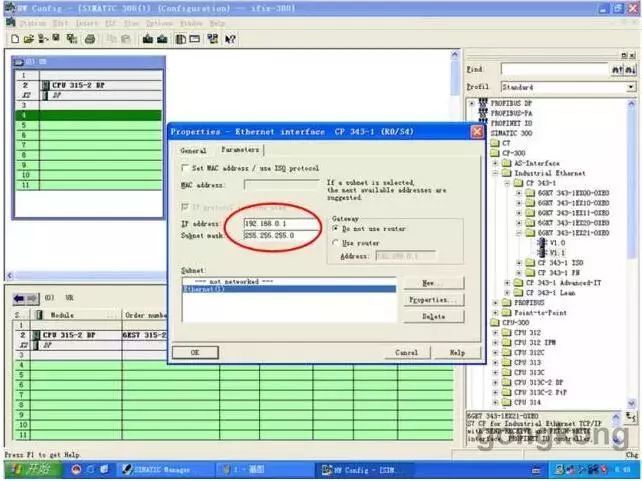

2）、双击Hardware 进入S7 300 硬件组态，在相应插槽插入与机架硬件匹配的模块，并对CP343-1 分配IP地址等参数，建立以太网。

3）、设置完各硬件参数后，点击存盘编译按钮，编译无误后即完成S7 300 硬件组态。

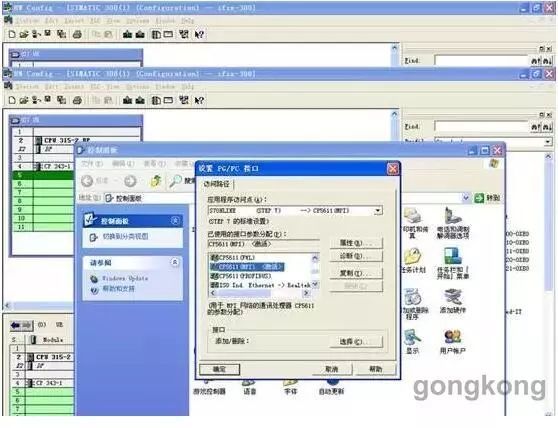

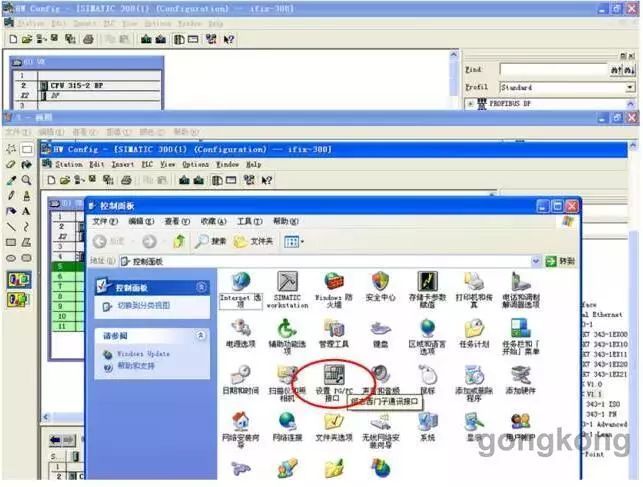

4）、S7 300 PLC 的下载：首先要选择正确的下载路径，即设置PG/PC 接口：在“SIMATIC Manager”主菜单“Option”的下拉菜单中选择“Set PG/PC Interface”，或者打开操作系统的控制面板“Set PG/PC Interface”，进行设置，选择正确的通讯接口。点击下载按钮下载S7-300的硬件配置。

二、配置PC 站的硬件机架

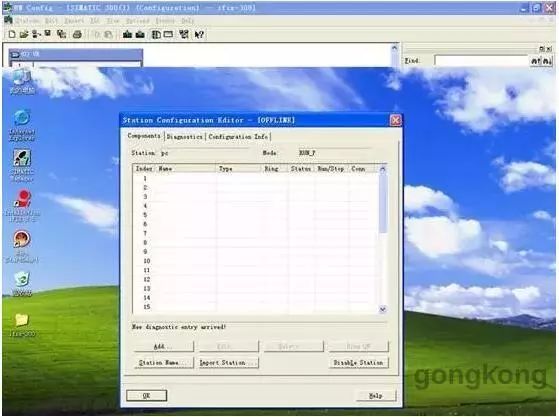

1）、通过点击图标打开Station Configuration Editor 配置窗口。

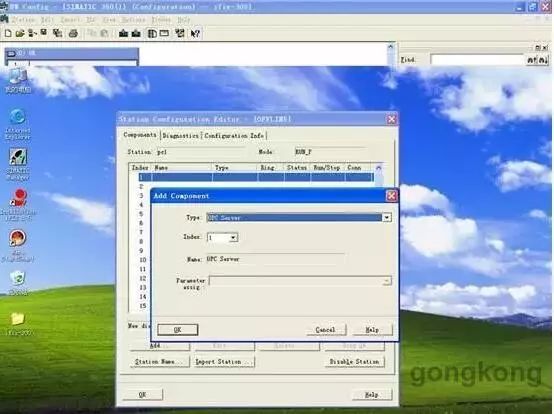

2）、选择一号插槽，点击Add 按钮或鼠标右键选择添加，在添加组件窗口中选择OPCServer 点击OK 即完成。

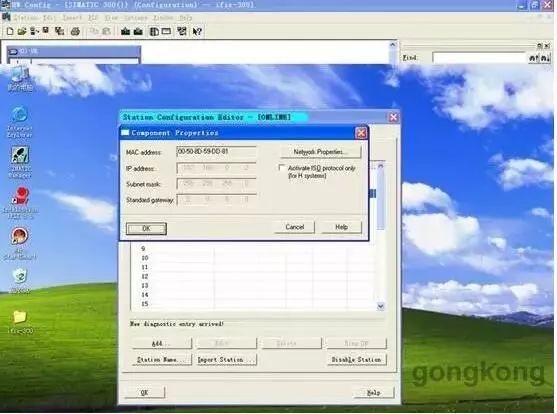

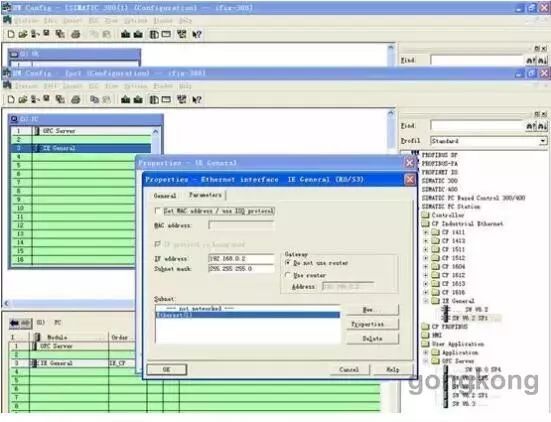

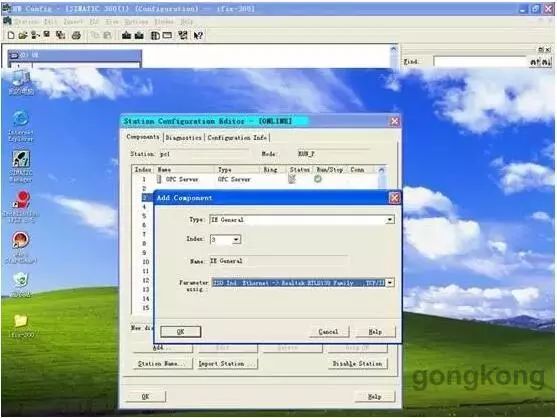

3）、同样方法选择三号插槽添加IE Genaral 后，即弹出其属性对话框,设置网卡参数，如IP 地址，子网掩码等。

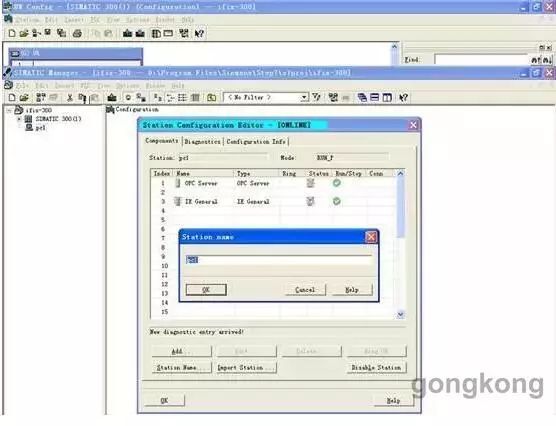

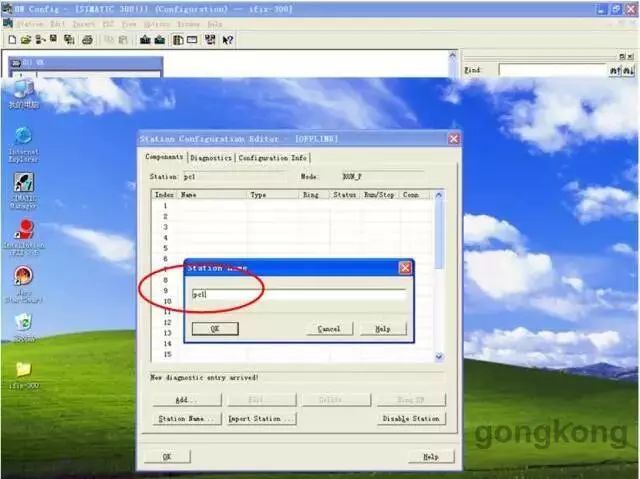

4)、分配PC Station 名称

点击“Station Name”按钮，指定PC站的名称，这里取名位PC1。（命名原则：这里的PC 站名应与下面STEP7 硬件组态插入的PC Station 名称一致）。点击“OK”确认即完成了PC站的硬件组态。

（三）、配置控制台（Configuration Console）的使用与设置

1)、 配置控制台（ConfigurationConsole）是组态设置和诊断的核心工具，用于PC 硬件组件和PC 应用程序的组态和诊断。

2) 正确完成PC 站的硬件组态后，打开Configuration console。

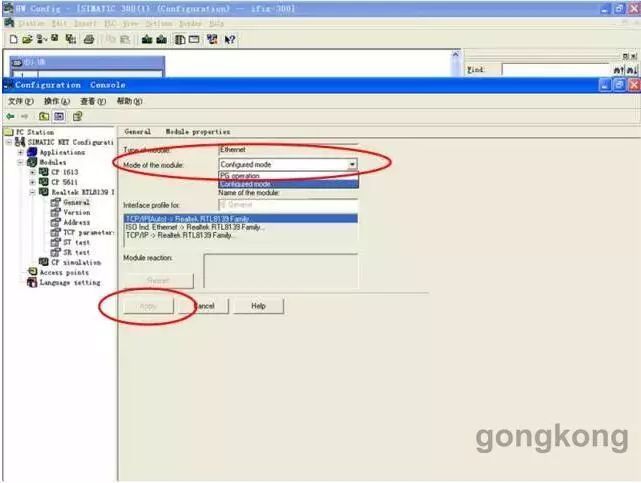

3)、 找到网卡，并设定 mode of the module:Configuration mode,然后点击 Apply。

（四）、在STEP 7 中组态PC Station

1)、在STEP7项目中，插入一个PC站。特别注意的是，要将PC Station名称应改为与Station Configuration Editor 中所命名的Station Name 名称相同，这里为“PC1”。

2）、双击Configuration 即可进入PC Station 组态界面。

注：在硬件组态中，从硬件目录窗口选择与已安装的Simaticnet 软件版本相符的硬件插入到与在Station ConfigurationEditor 配置的 PC 硬件机架相对应的插槽中。

3）、完成PC 站组件设置后，按下编译存盘按钮确定且存储当前组态配置。

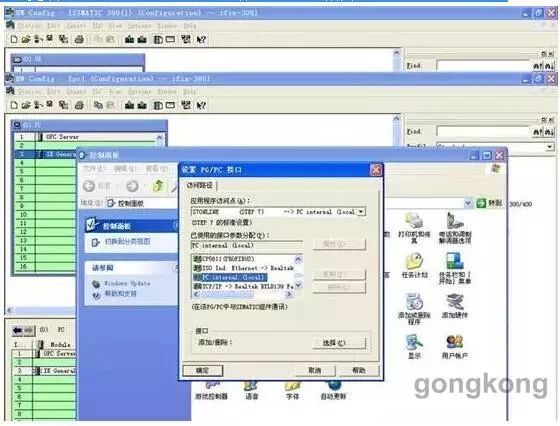

4）、更改 Set PG/PCInterface ，将S7ONLINE 指向PCinternal(local)。

5）、下载PC STATION.

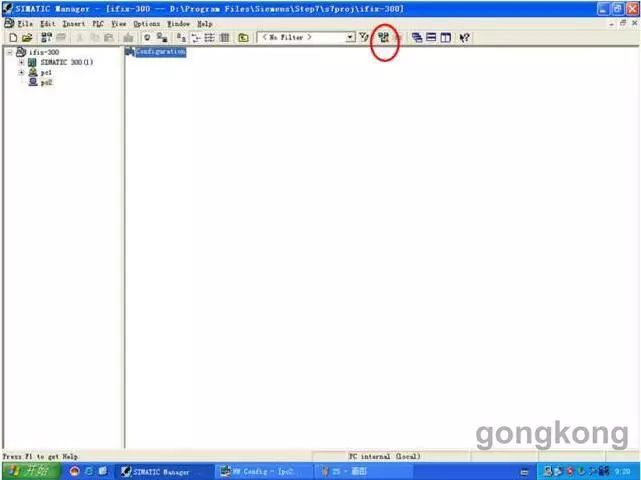

点击“Configure Network”按钮，进入NetPro 配置窗口。

6)、同样的方式再建一个PC STATION，即为“PC2”.

7)、点击“Configure

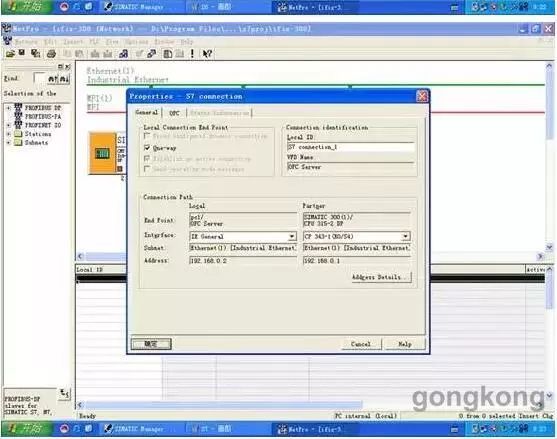

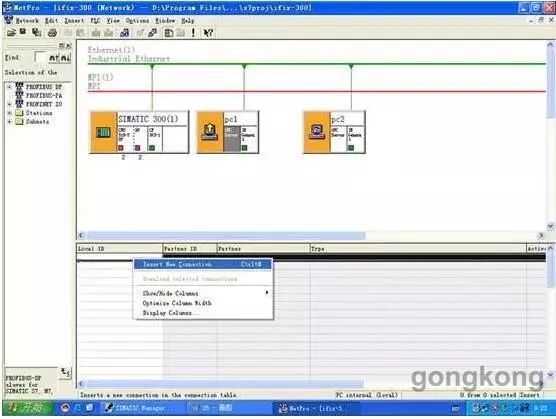

Network”按钮，进入NetPro 配置窗口。在NetPro 网络配置中，用鼠标选择“PC1” “OPC Server” 后在连接表第一行鼠标右键插入一个新的连接或通过“Insert>NewConnection”也可建立一个新连接。

如果在同一STEP 7 项目中，所要连接的PLC 站已经组态完成，即PLC 以太网通讯处理器（CP343-1 or CP443-1）网络已经使能，在选择“Insert NewConnection”后，连接会自动创建，需确认连接属性即可。

8）、在NetPro 网络配置中，用鼠标选择“PC2” > “OPC Server” 后在连接表第一行鼠标右键插入一个新的连接或通过“Insert>New Connection”也可建立一个新连接（与PC1的设定一样）。

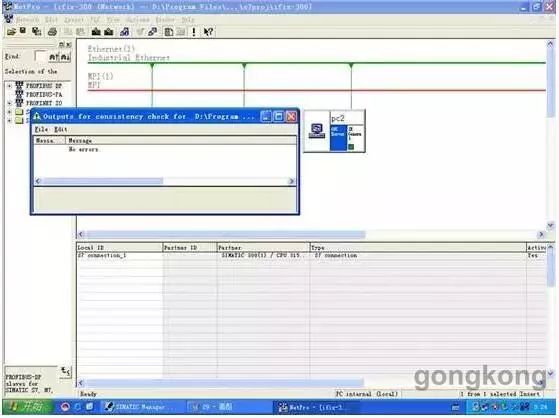

9）、确认所有配置后，已建好的S7 连接会显示在连接列表中。点击编译存盘按钮或选择Network>Save and Compile，如得到No error 的编译结果，则正确组态完成。这里编译结果信息非常重要，如果有警告信息（Warning）显示在编译结果对话框中，这仅仅是一条信息。但如果有错误信息（errorMessage），说明组态不正确，是不能下载到PC Station 中的。

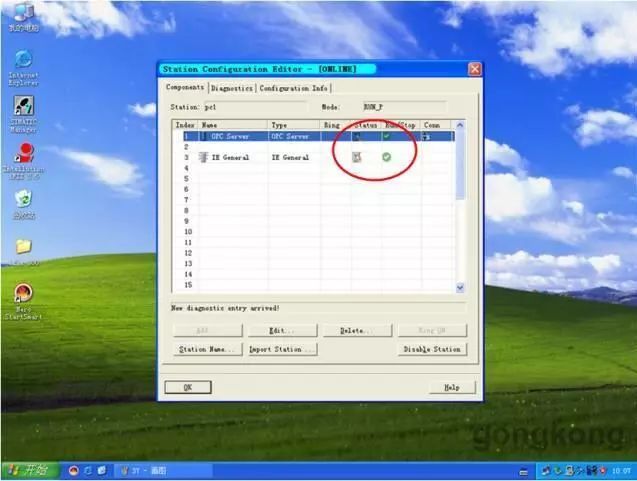

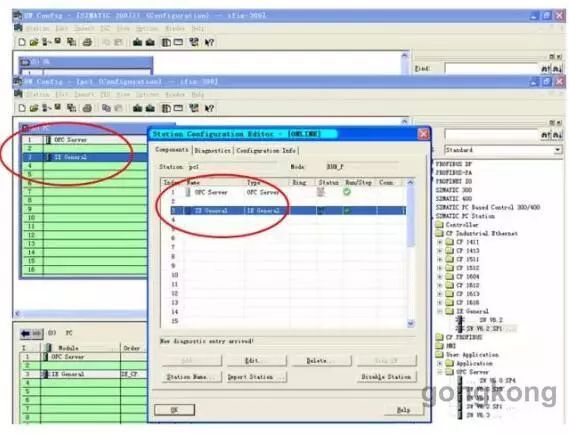

10）、完成PC 站组态后，即可在NetPro 窗口点击功能按钮栏中下载按钮将组态下载到PC站中。需注意的是，下载过程中会删除已有相关组件的数据，新的组态数据将被下载到PC 机。点击OK 执行下载。下载完成后，可以打开Station Configuration Editor 窗口检查组件状态。下图为正确状态显示画面。OPC Server 插槽Conn 一栏一定要有连接图标，此项说明连接激活。

此时，另一台电脑的设定如下，最终状态也应如下图

须把IP地址设置正确。

打开Station Configuration Editor，配置PC站的硬件机架，其步骤与“二、配置PC 站的硬件机架”一致，应注意的是槽位与S7 MANEGER 的PC STATION站中PC2站一致。

配置控制台（Configuration Console）的使用与设置与步骤“三、配置控制台（Configuration Console）的使用与设置”一致。

以下所有步骤两台PC通用

（五）、数据通讯的测试－OPC Scout

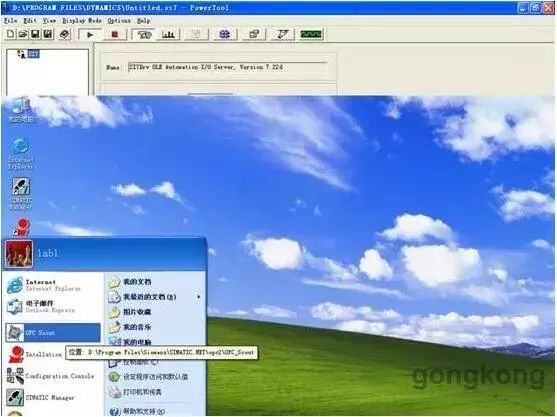

1）、打开OPC Scout,（Start>SIMATIC>SIMATICNet>OPC Scout）

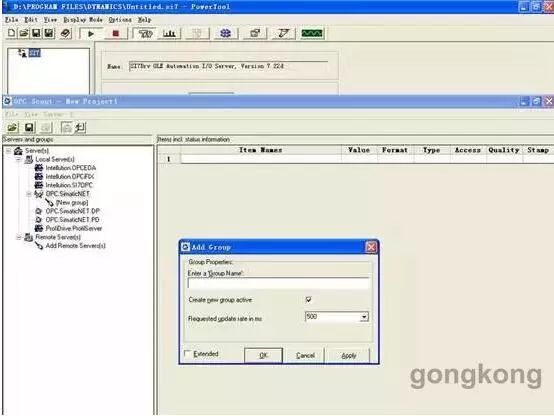

2）、双击“OPC SimaticNet”在随之弹出的“ADD Group”对话框中输入组名，键入树出组名。点击OK 确认。

3）、双击已添加的连接组，即弹出“OPCNavigator”对话框，此窗口中显示在Configuration Console 所激活的连接协议。双击“S7”，在PC Station 组态NetPro中所建的连接名会被显示（S7connection_1）。双击此连接，即可出现有可能被访问的对象树（objectstree）。双击任意所需访问的PLC 数据区都可建立标签变量。这里以M 区为例，双击M 如果所显示的M区有红叉标记，这并无问题。只要再次双击“New Definition”，“Define New Item”对话框即被打开。可在此定义标签变量与数据类型。注：Datatype、Address、No.Value
参数必须定义，No.Value 是指数据长度。定义完成后，点击OK确认。

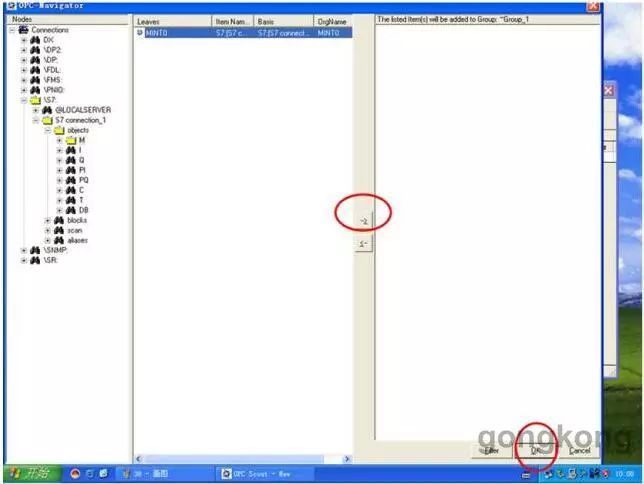

4）、在“Define New Item”中点击确认后，新定义的条目即显示在OPC Navigator 的中间窗口。点击“→”就可将此条目移到OPC-Navigator的右侧窗口，再点击OK 按钮就可将此条目连接到OPCServer.

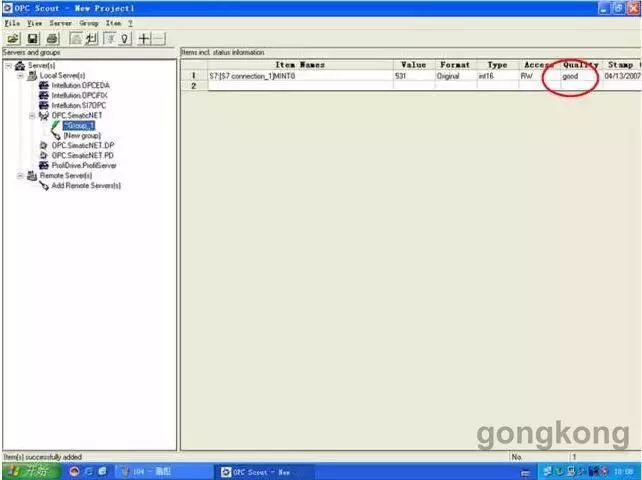

5）、上一步确认后，所定义的条目（Item）即嵌入到OPC Scout 中。如果“Quality”显示“good”，则OPCServer 与PLC 的S7 连接已经建立，也就意味着可以对标签变量进行读写操作。

（六）、ifix设置

1）、安装SI7 FOR IFIX 驱动

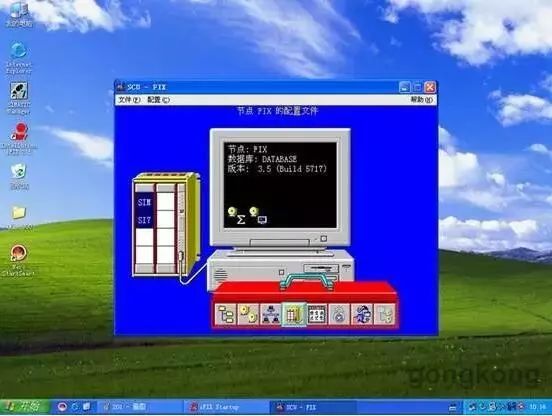

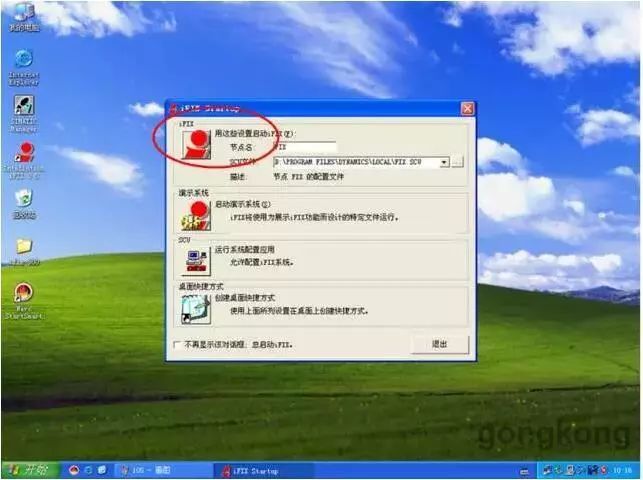

2）、打开iFix Startup,点击 SCU运行系统配置应用

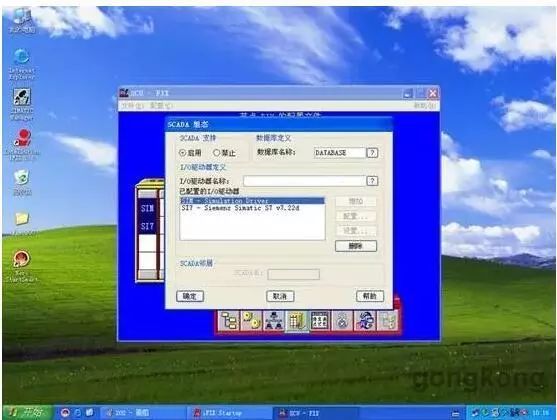

3）、点击标记处，添加新的I/O驱动，SI7驱动。

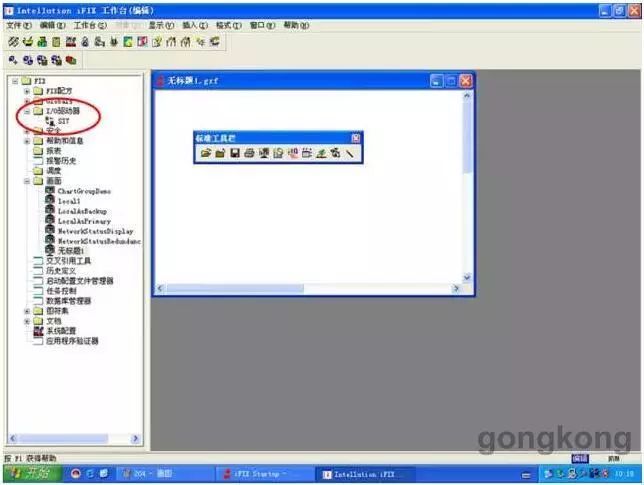

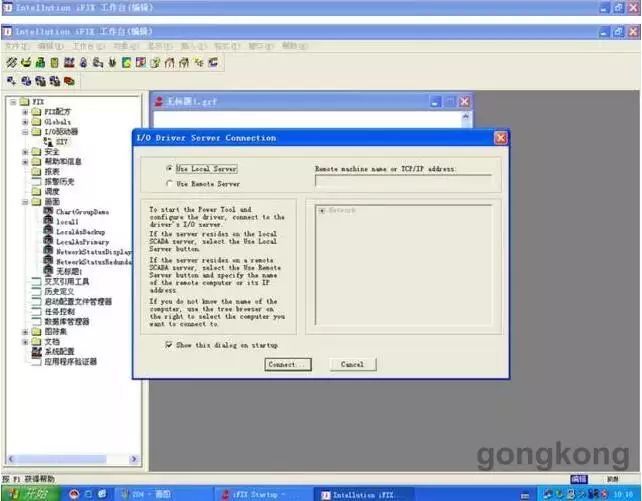

4）、点击iFix，打开工作台，选择I/O驱动下的SI7。

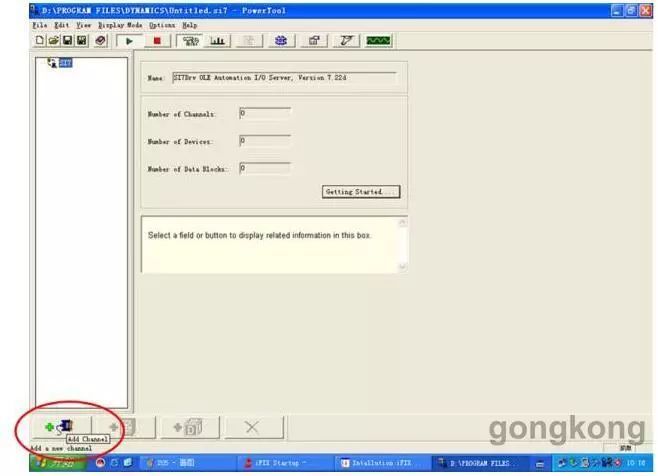

5）、建立新的通道，点击左下add channel 图表。

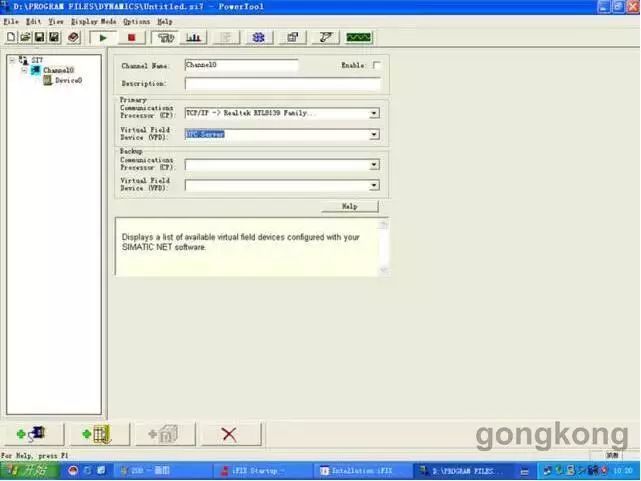

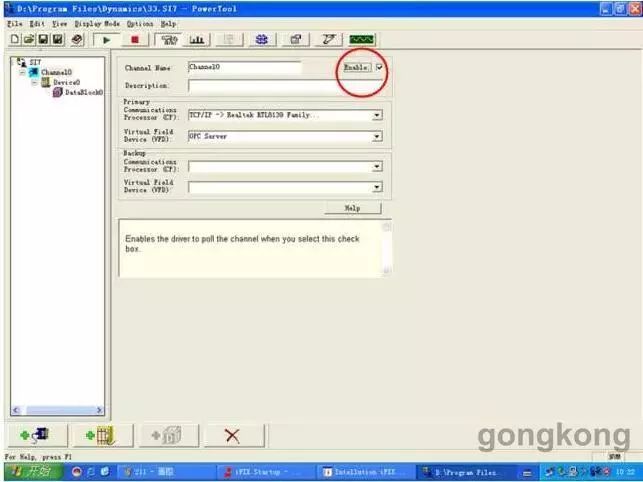

6）、communications processor选择TCP/IP

     virtual field devices选择OPC SERVER

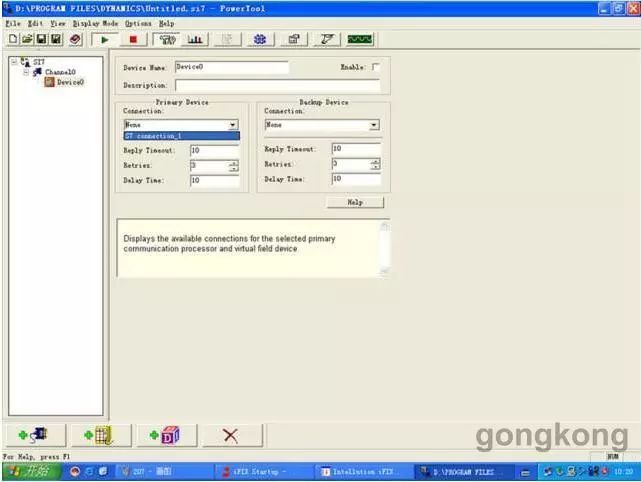

7）、添加新的device，connection：S7 connection_1。

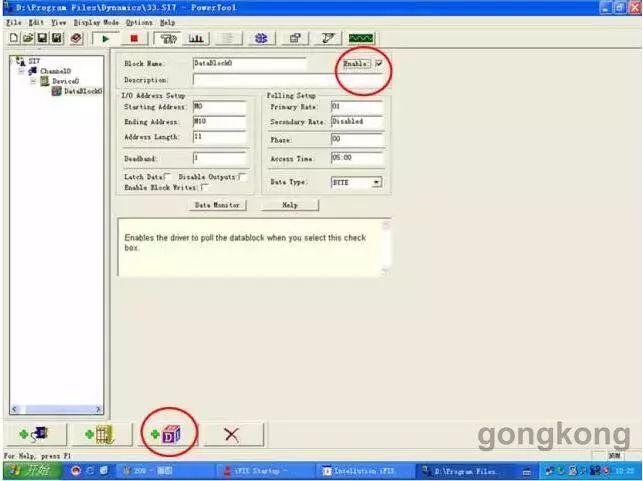

8）、添加新的数据块，点击左下角图表。以M区为例，M0-M10。所有的ENABLE打钩。

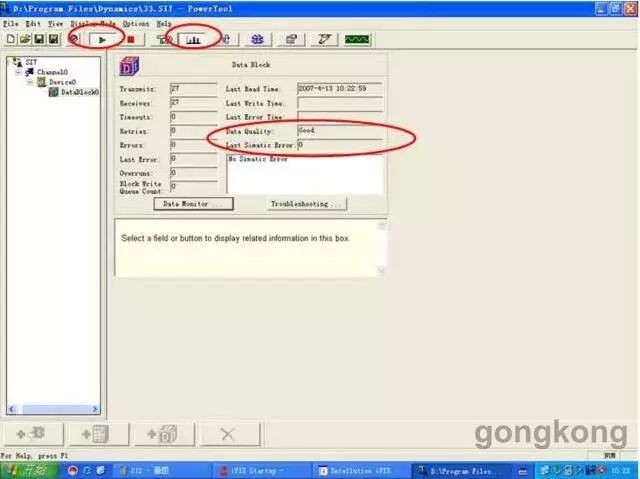

9）、点击左上方的运行和诊断按钮，当数据质量出出现GOOD，即连接OK。
