如何使用力控软件进行组态画面设计

gkket

进入力控的开发系统后，可以为每个工程建立无数个画面，在每个画面上可以组态相关联的静态或动态图形。

【创建新画面】

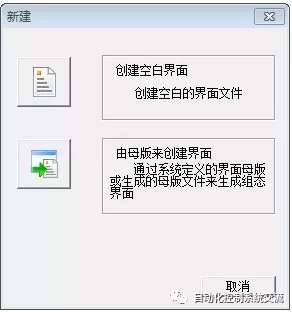

进入开发环境DRAW后，需要创建一个新窗口。点击“文件[F]”—>“新建”，将出现“新建”对话框，如图所示。

(1)创建空白界面

选择此项创建空白的界面文件。选择此项会进入“窗口属性”对话框，可对窗口风格设置进行设置。

(2)由母版来创建界面

选择此项会进入“界面母版管理”对话框，如下图所示：

在“风格类型”中可以选择通过系统定义的界面母版或生成的母版文件来生成组态界面。可选择系统提供的模板按指定的窗口风格来创建组态界面，也可以选择“用户自定义”模板来创建界面。选择“用户自定义”，“生成母版”、“修改”、“删除”按钮可选，“用户自定义”风格只能在本项目内使用

生成母版：可以将已做好的窗口风格生成母版，下次新建窗口时可以直接调用已生成的界面母板。

修改：可修改已定义的风格的名字。

删除: 删除用户自定义的母版。

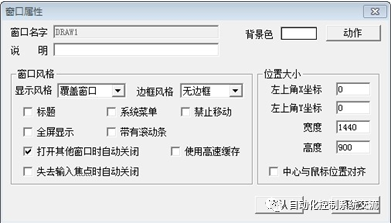

本例选择“创建空白界面”，将出现“窗口属性”对话框，如下图所示，在窗口名字栏写上“锅炉”，在说明栏上“建立的第一个工程”。

【创建图形对象】

在力控组态应用中，最重要的一部分是监控画面图形对象的制作，现场数据采集到装有力控组态软件的计算机中后，操作人员通过力控组态软件仿真的画面对象便可以实现监控。

在本例中，画面对象有：锅炉、供水泵、出水阀门、供/出水管、挡位选择开关、手动泵开关等。下面逐步介绍本项目的画面对象组态方法和步骤。

w在电脑屏幕上出现了“锅炉”画面，绘制锅炉蓄水罐。

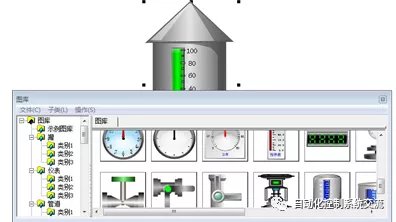

在“工程项目—>标准图库—>示例图库”中选择罐体，如图所示：

选中液位罐在左侧属性设置导航栏将属性关联变量，具体见下图：

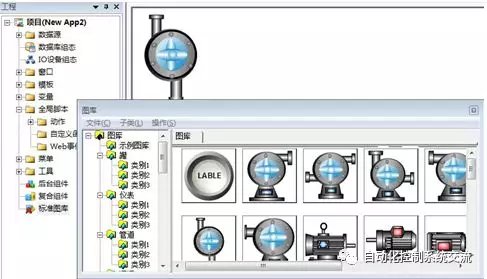

在画面上画一个泵。在“工程项目—>标准图库”，将出现“图库”界面，选择“示例图库”，在其中选择一个泵并双击该泵的图标，将在画面的左上角出现泵的图形，如图所示：

如果需要，可以移动泵的位置及修改其大小。单击该泵，拖动其边线修改泵的大小；若需要移动该泵的位置，可以把光标定位在泵上，拖动鼠标即可。

同液位罐的动画连接方式建立动画连接，具体见下图所示：

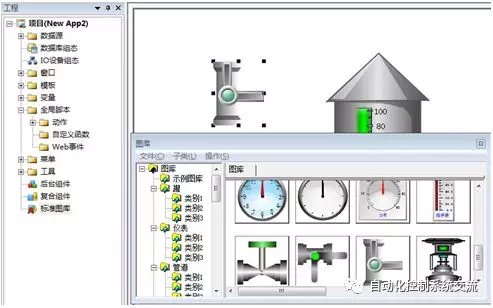

在画面上画一个出水阀。在“工程项目—>标准图库”，将出现“图库”界面，点击“示例图库”，从中选择一个阀门并双击该阀门的图标，将在画面的左上角出现阀门的图形，如图所示：

如果需要，可以移动阀门的位置及修改其大小。单击该阀门，拖动其边线修改阀门的大小；若需要移动该阀门的位置，可以把光标定位在阀门上，拖动鼠标即可。动画连接如图所示：

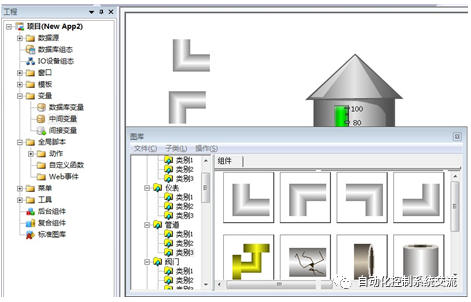

在画面上画两个弯管道。在工程项目的导航栏中双击“图库”，将出现“图库”界面，点击“管道”，在“精灵图库”中选择一个管道并双击该管道的图标，将在画面的左上角出现管道的图形，利用同样的方法在画面里画出一个另外管道，如图：

利用同样方法完成其余的直管。

画出两个按钮：从图库当中选择挡位选择和泵启停控制开关。在开关上方写上静态文字标志。选择工具箱中的文本工具“A”，在画面上写两个显示标志的字符串：“档位选择”和“泵启停控制”。利用同样的方法写上画面上醒目的三维名称字符“锅炉供水系统”。将“档位选择”和“泵启停控制”控制开关设置动画连接，用同样的方法分别关联变量DO3.pv、DO4.pv。
