如果利用WINCC的基本功能实现数据统计？

通过鼠标或键盘左右键可以控制WinCC趋势控件的“统计标尺”（如下图中的黄线）的移动，在所关联的Ruler 标尺控件就可以获得统计结果，如：最小值、最大值、平均、标准差、持续时间以及数值数量等。

但是鼠标拖拽在精确度上有所欠缺，而通过键盘操作速度慢。本文介绍如何通过VBS 脚本对统计标尺进行快速精确操作。

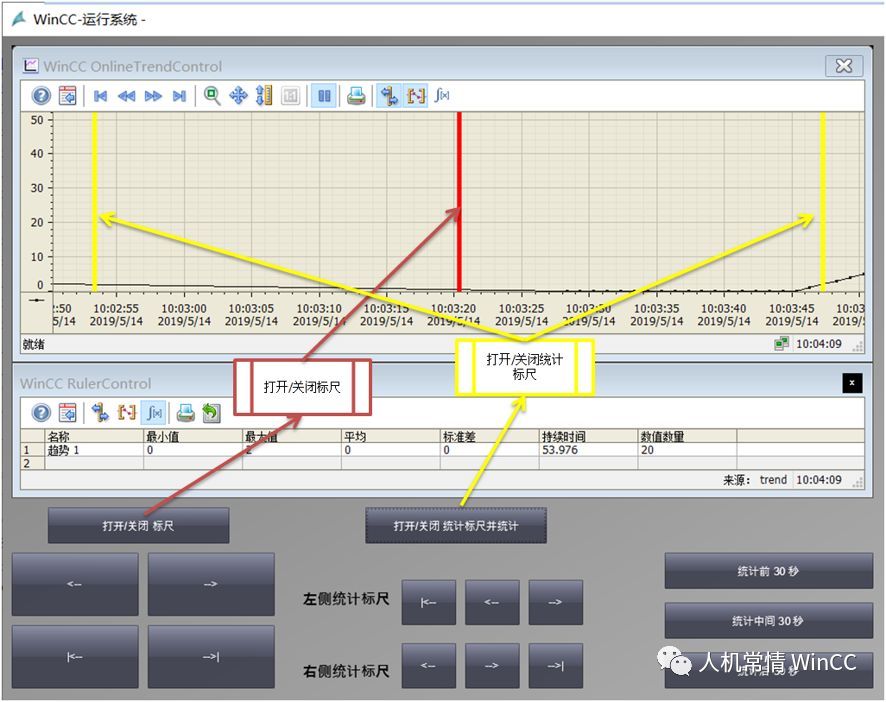

实例效果展示

实现的步骤

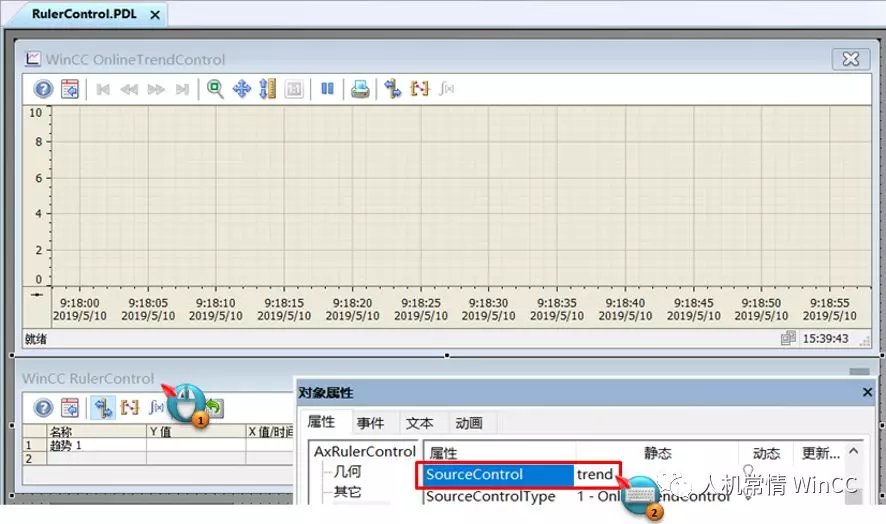

• 在画面中添加趋势控件（WinCC OnlineTrendControl），关联归档变量。在画面中添加标尺控件（WinCCRulerControl），将标尺控件的来源属性设置为趋势控件。



• 在画面中添加7 个用于操作统计标尺的按钮；打开/关闭统计标尺、左侧标尺移动至最左边、左侧标尺左移动、左侧标尺右移动、右侧左移动、右侧标尺右移动及右侧标尺移动至最右边。

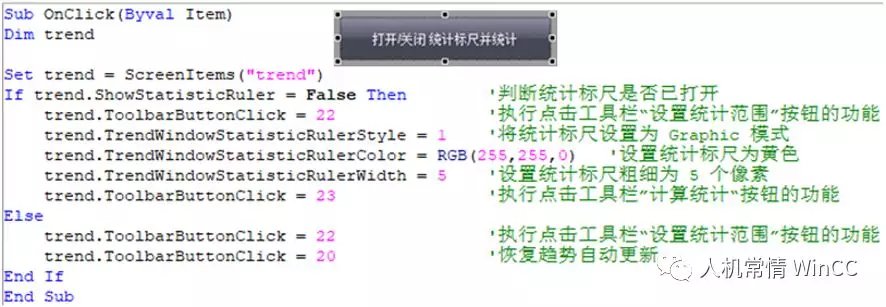

• 打开/关闭统计标尺并统计默认区间脚本

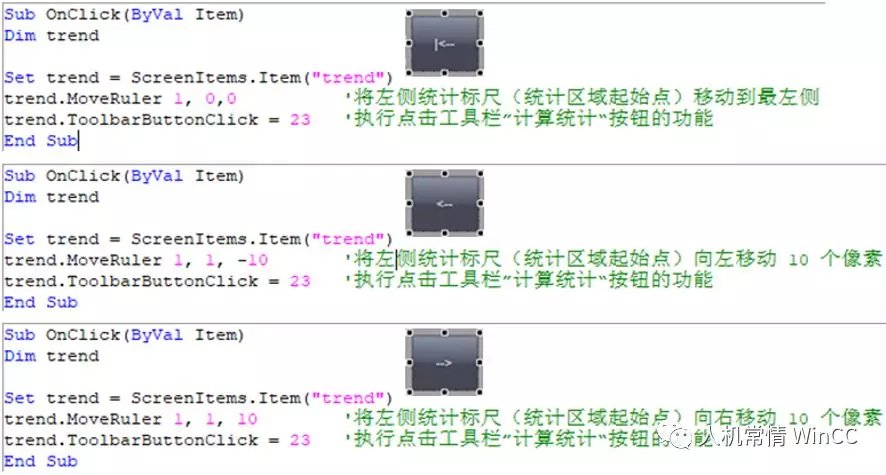

• 控制左侧统计标尺（统计区域起始点）

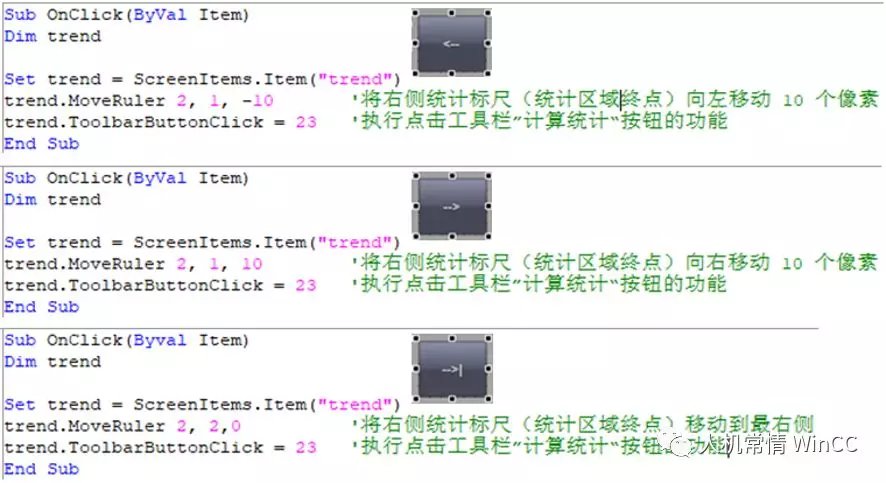

• 控制右侧统计标尺（统计区域终点）



启动WinCC运行系统，所见效果如前所述。

如果希望对指定起始时间和结束时间范围内的数据进行统计，操作如下

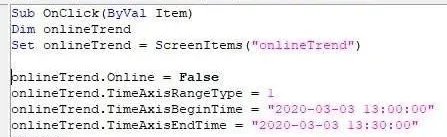

• 取消趋势控件的动态刷新，修改趋势控件的的TimeAxisBeginTime和TimeAxisEndTime的属性值，如下图代码
• 将趋势的左侧统计标尺移到最左，右侧统计标尺移到最右，如上图代码

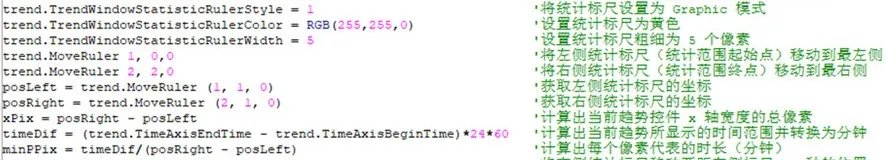

注意：统计标尺按像素移动，每个像素所代表的时长并不是固定的，与组态的趋势控件的大小，以及趋势显示的时间范围相关联。下面代码可算出每个像素实际代表的时长。
