液压系统对于机械设备的作用，相当于心脏之于人的作用。凡是有机械设备的场合，大多都采用了液压技术，从民用到国防、由一般传动到精确度很高的控制系统，都有很广泛地应用。机械行业每天都会接触液压技术和液压系统，很多人对液压原理却一知半解，小编整理了一部分液压系统和液压阀的动画，让复杂工作原理看起来更加简单明了。

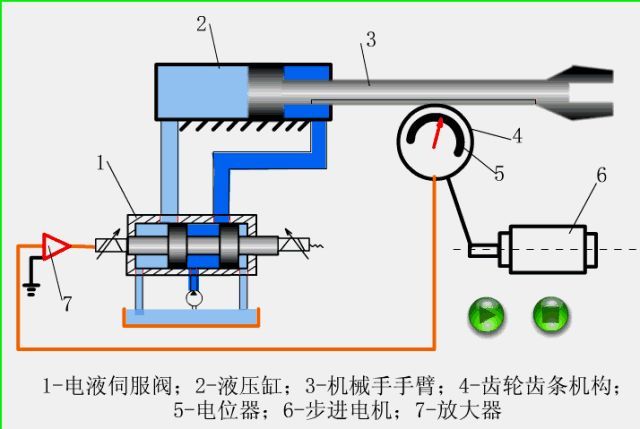

液压系统主要分为传动系统和控制系统。液压传动系统的主要功用是传递动力和运动，输送液压油，液压油进入油缸的腔内，控制油缸活塞杆伸出或缩回来执行各种动作。

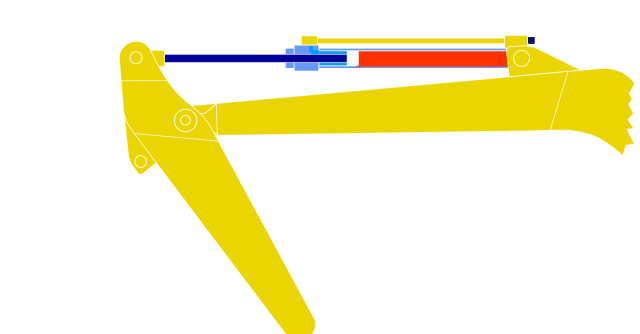

如图示，油缸右边部分带活塞杆为有杆腔，另外一边为无杆腔。当液压油进入无杆腔，活塞杆被推出；当液压油进入有杆腔，活塞杆被退回。

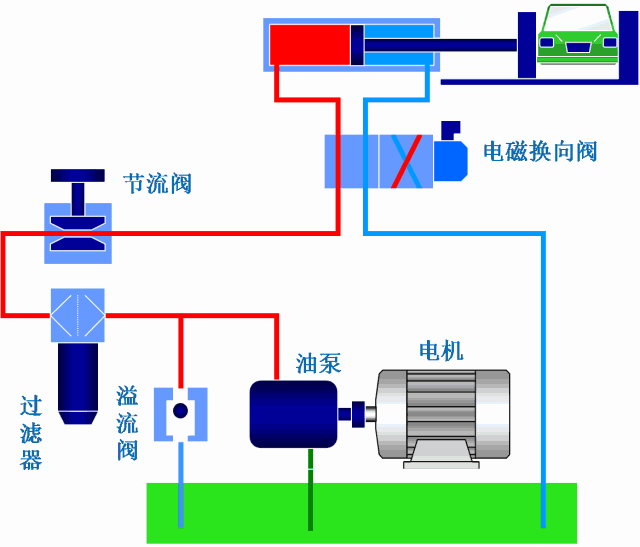

上图为最简单的一套液压系统（或称液压泵站），油泵电机等组成动力源把油输送到油缸中，而电磁阀起到换向的功能，使得油缸活塞杆伸出，或者缩回。 各部件作用 常见液压阀动画
单向阀

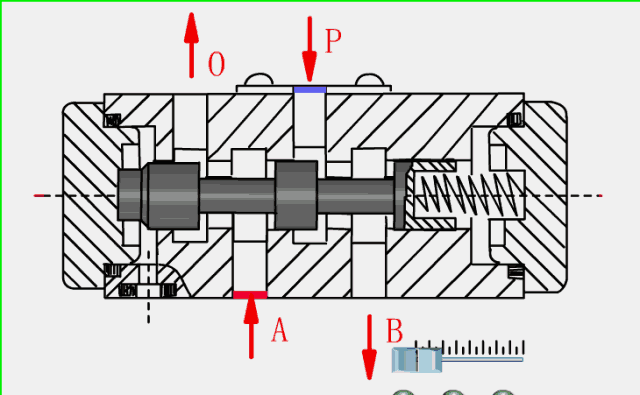

液动换向阀

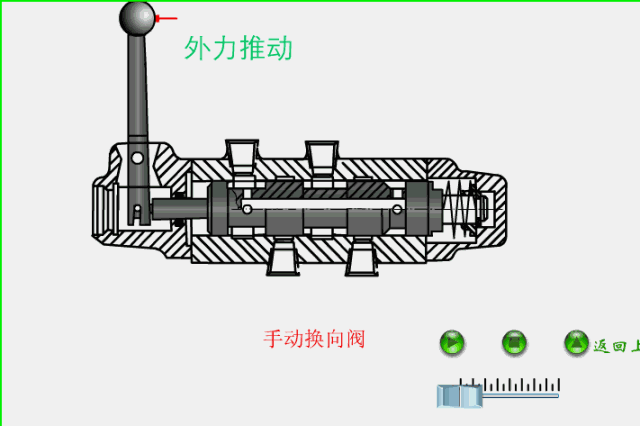

手动换向阀

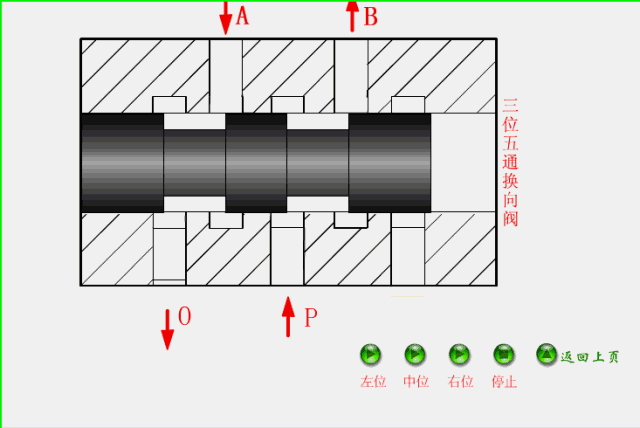

三位五通换向阀

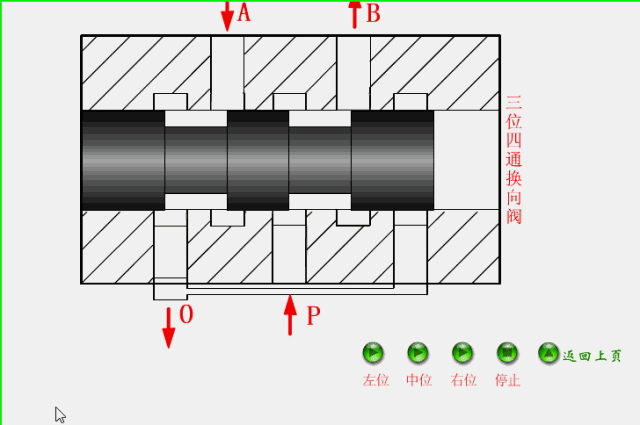

三位四通换向阀

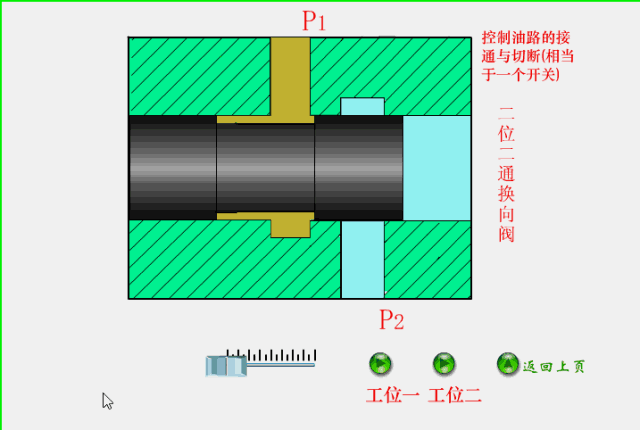

二位二通换向阀

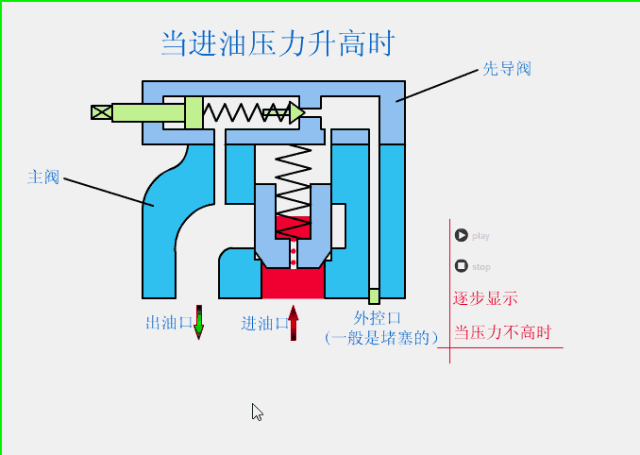

溢流阀

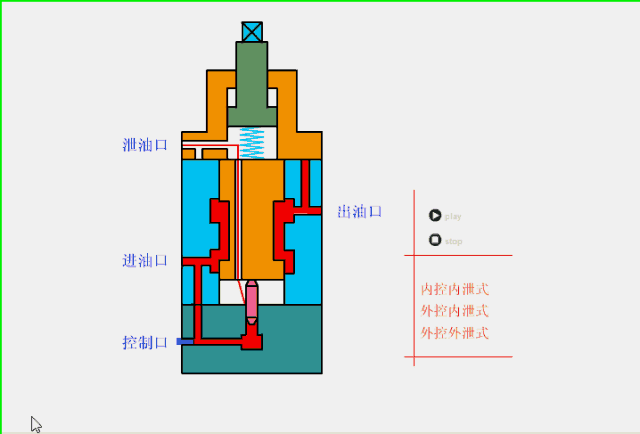

顺序阀

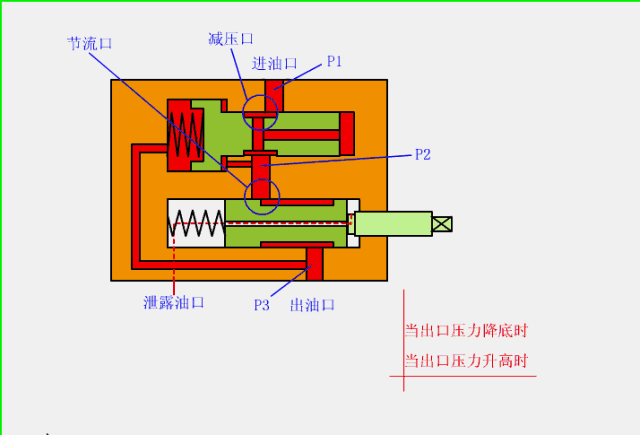

调速阀
液压系统主要分为传动系统和控制系统，应用非常广泛：
轻纺工业：塑料注塑机、橡胶硫化机、造纸机、印刷机和纺织机等； 汽车工业：消防车、液压高空作业车、液压自卸式汽车和液压越野车等均采用了液压技术； 农业机械：采用液压技术也很广泛，如拖拉机、联合收割机、犁等； 工程机械：普遍采用了液压传动，如振动式压路机、平地机、自行式铲运机、轮胎起重机、履带推土机、汽车起重机、轮胎装载机、挖掘机等； 冶金工业：恒张力装置、带材跑偏、高炉控制、转炉控制、平炉装料、轧钢机的控制系统、电炉控制系统等； 机床工业：目前机床传动系统有85%采用了液压传动与控制。如组合机床、剪床、压力机、拉床、刨床、铣床、磨床等； 船舶工业：应用液压技术很普遍，如全液压挖泥船、打捞船、打桩船、采油平台、水翼船、气垫船和船舶辅机等。
从民用到国防、由一般传动到精确度很高的控制系统，液压技术应用如此广泛，看了这些动画，有没有对其工作原理有更清晰的理解呢。
|
