步进电机接线图及电路原理框图

火.. [复制链接]

打卡等级：即来则安
打卡总天数：28
打卡月天数：7
打卡总奖励：7961
最近打卡：2025-12-22 17:16:30

3317 主题	285 回帖	2万积分

积分: 24106

发表于 2020-6-29 21:10:43 | 显示全部楼层 |阅读模式

步进电机接线图

▼

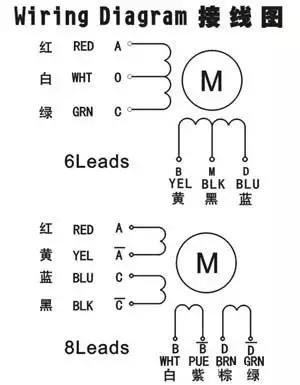

两相步进电机接线图

▼

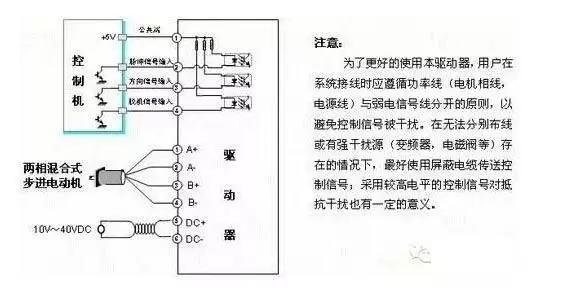

两相混合式步进电机驱动器

▼

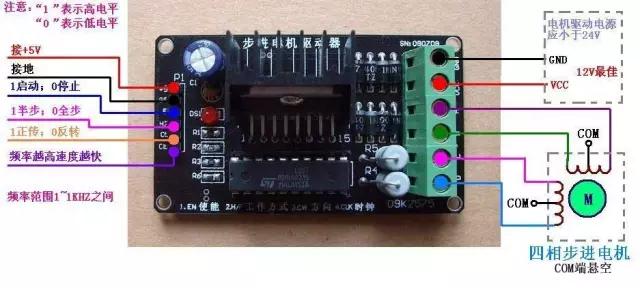

四相步进电机接线图

▼

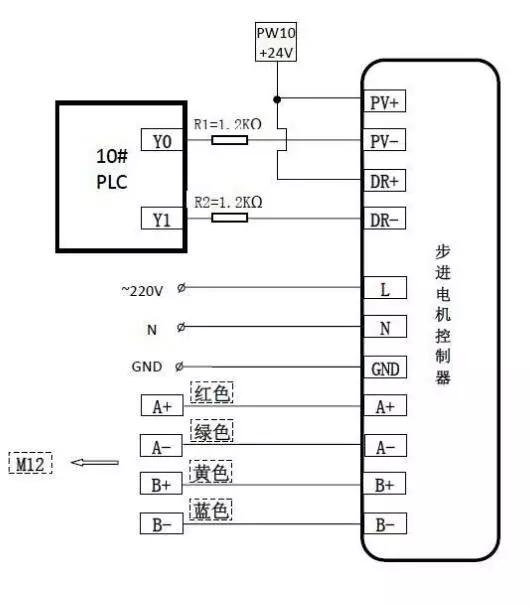

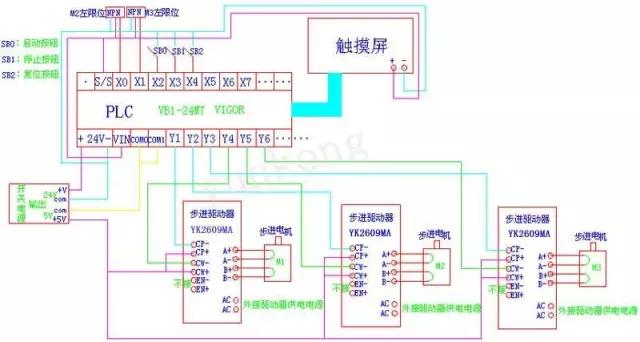

三菱PLC与步进电机驱动器的接线图

▼

伺服系统的输进信号接线图

▼

控制原理图片

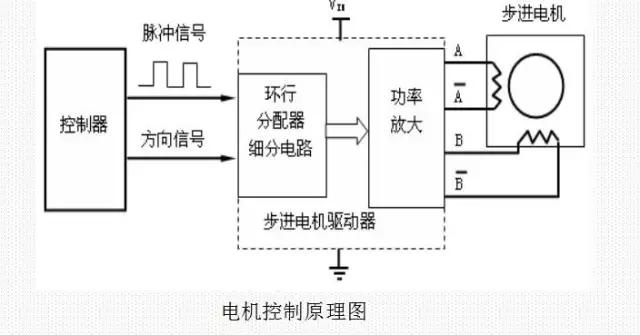

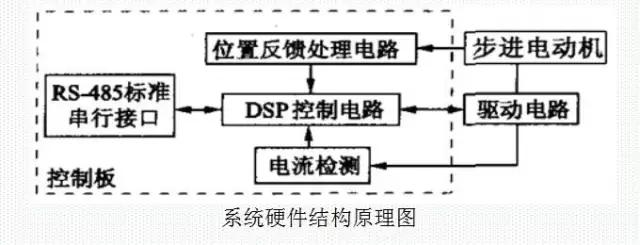

电机控制原理图

▼

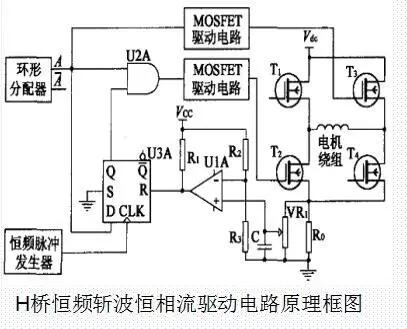

H桥恒频斩恒相流驱动电路原理框图

▼

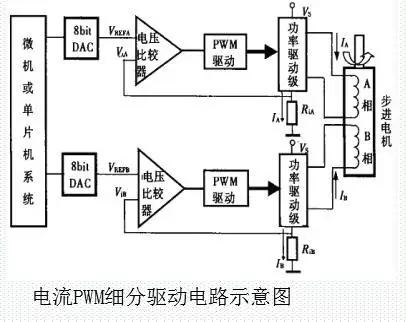

电流PWM细分驱动电路示意图

▼

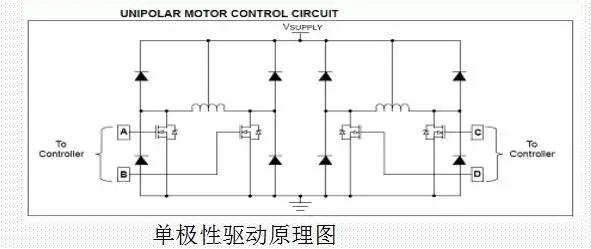

单极性驱动原理图

▼

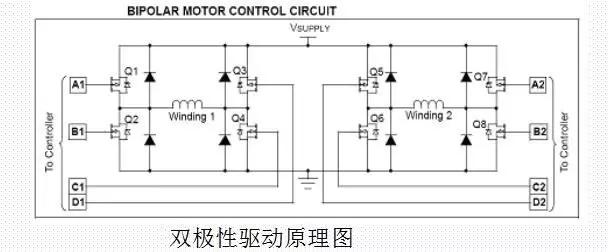

双极性驱动原理图

▼

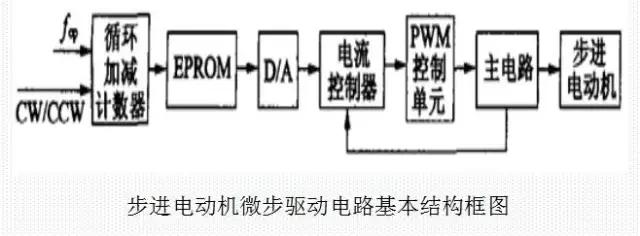

步进电动机微步驱动电路基本结构

▼

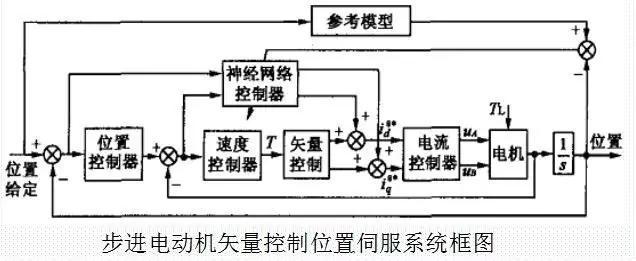

步进电动机矢量控制位置伺服系统

▼

步进电动机的闭环伺服控制系统

▼

本帖子中包含更多资源

您需要登录才可以下载或查看，没有账号？立即注册

×
