S7-200Smart 子程序局部变量应该这样用

198366809

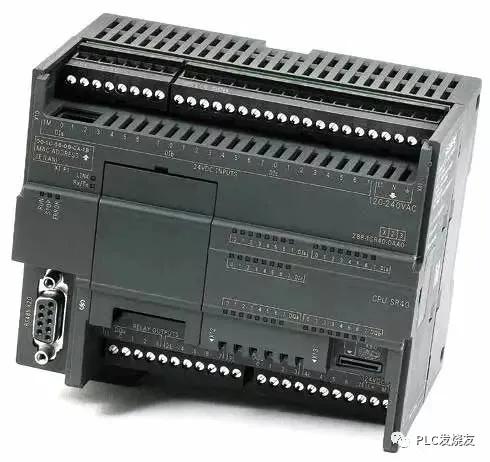

全新的 S7-200 SMART 带来两种不同类型的 CPU 模块，标准型和经济型，全方位满足不同行业、不同客户、不同设备的各种需求。标准型作为可扩展 CPU 模块，可满足对 I/O 规模有较大需求，逻辑控制较为复杂的应用 ；而经济型 CPU 模块直接通过单机本体满足相对简单的控制需求。

作为欧系代表品牌西门子，在编程方面一贯以严谨，开发，好用舒适性高为特点。而我们在实际的设计中，最长遇到的一直情况就是，类似的程序片段反复使用，比如10台电机的星三角降压启动。当然，我们可以通过一个一个网络，一台一台电机慢慢写出来。这样肯定没问题。但是，这种事情，做多了就发现，脑力劳动变成了体力劳动。同样的结构，改变里面的软元件，一台电机改一次。效率低，程序质量差，出错难检查。

西门子在这方面有一个很好的解决方案。那就是通过局部变量，设计出程序框架，做成库。后面就可以反复调用。一个电机调用一次，只需要填写按钮的输入点，接触器的输出点就可以，这样编程效率大大提高；出错概率大大降低，程序一致性很好。

接下来我们分享如何创建一个星三角降压启动的子程序，同时分享如何把建立的子程序做成库并反复多次调用

第一步：打开STEP 7-MicroWIN SMART软件添加CPU这里不再阐述了。

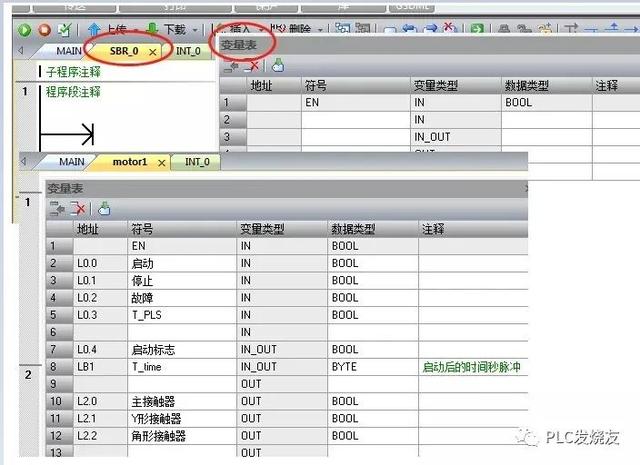

第二步：是打开一个程序，建立对应的局部变量表，如下图所示

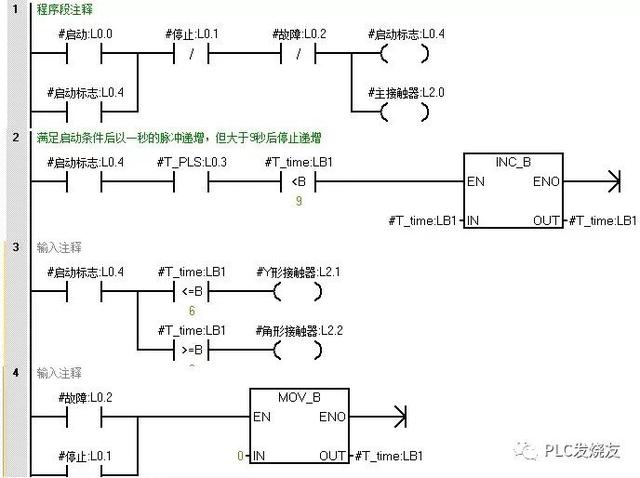

第三步：则是关键的一步，程序的设计编写

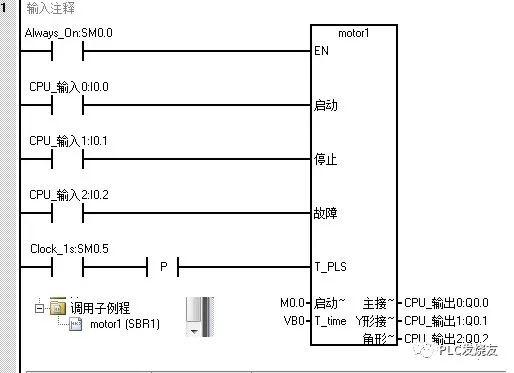

第四步：那就是MIAN主程序中调用我们编写好的子程序

至此，一段简单的子程序就建立并调用完成了；

最后我们分享下如何把建立好的子程序做成库（此方法同样适用于添加其他的库文件，如模拟量转换库、频率计算库等）

第一步：在软件指令树中找到“库”右键点击选择“创建库”

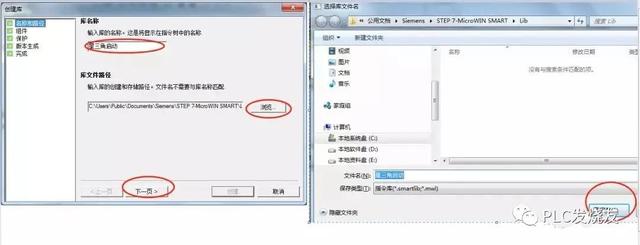

第二步：则会出现下图所示的对话框，可输入新建库的名称以及库的保存路径，一般默认存在STEP 7-MicroWIN SMART的Lib文件夹中即可。选择对用的存放路径后点击保存，然后点击下一页

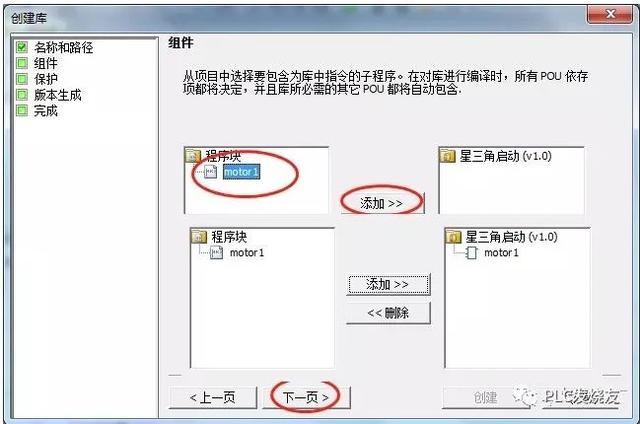

第三步：选择需要创建库对应的程序块后点击添加，接着点击下一页；如下图所示

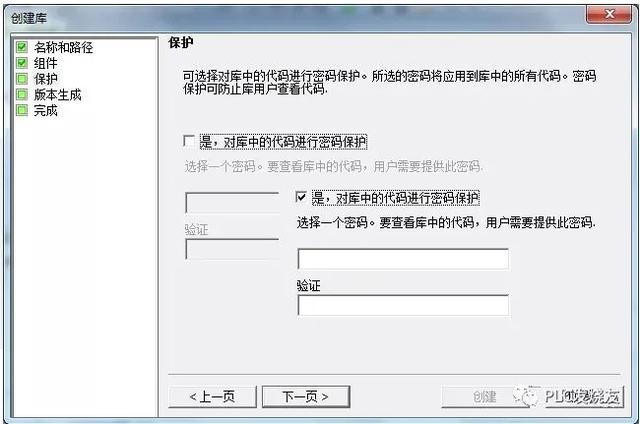

第四步：此时，我们可以根据需要选择是否对其库文件进行密码保护；如需要则勾选“是........”输入相关的数字串后点击下一页；如下图所示

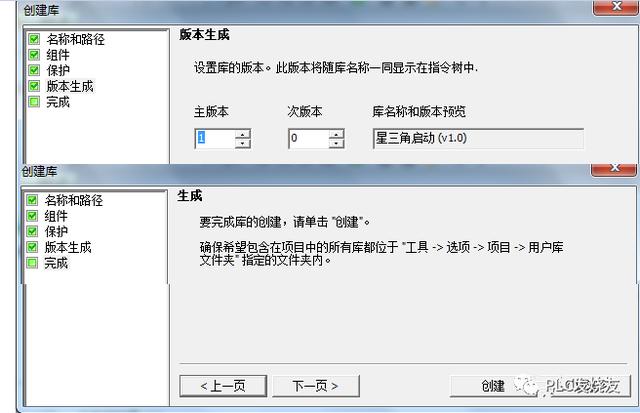

第五步：在这里我们可以选择自己想要生成的版本；紧接着同样选择下一页，此时“生成”对话框会提醒我们库所在的路径；如下图所示

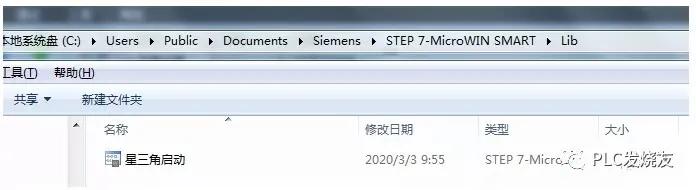

第六步：参照第一步选择“打开库文件夹”则会显示我们刚刚创建的库文件：如下图所示

这时我们参照第一步选择“刷新库”后关闭软件后再次打开软件，找到库。则会出现我们刚刚创建的库了；如下图所示

第七步：我们可根据需要反复不断的调用库文件，选择不同的实参就可以了

这就是通过子程序局部变量做出来的效果

通过以上几步我们可以清晰的看到，一台电机只需要输入最关键的几个量。而中间的转换过程由事先设计好的子程序完成就可以了。并且在同一个主程序中子程序是可以反复调用的。也就是你有几台电机，就调用几次；从而完全免去了反复修改变量的麻烦。
