西门子200samrt高速计数器指令向导及程序

gkket

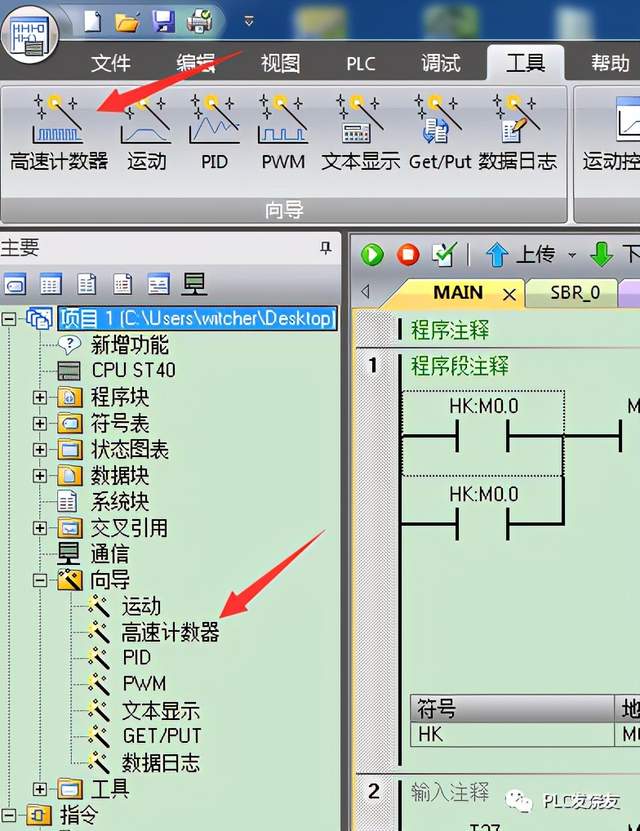

在 Micro/WIN SMART 中的命令菜单中选择 Tools（工具）> Wizards（向导）中选择 High Speed Counter（高速计数器向导） ，也可以在项目树中选择 Wizards（向导）文件夹中的 High Speed Counter（高速计数器向导）按钮。

1.选择 HSC 向导

选择 HSC 编号，如图 2所示：

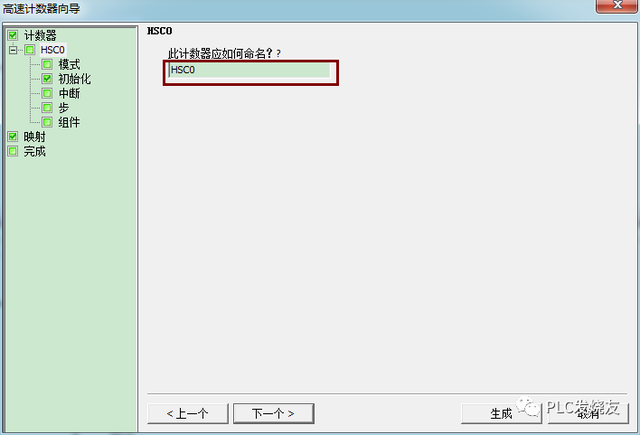

3.为计数器命名。

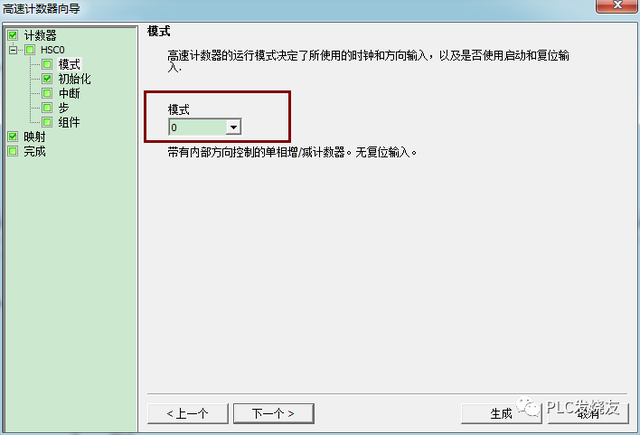

4.选择高速计数器模式

5. HSC 初始化选项

在上图中：

1.为初始化子程序命名，或者使用默认名称。

2.设置计数器预置值：可以为整数、双字地址或符号名：如 5000、VD100、PV_HC0。用户可使用全局符号表中双字整数对应的符号名。如果用户输入的符号名尚未定义，点击‘ Generate （生成）’后会看到：

这个提示框显示：“这不是定义的全局符号。您希望定义符号吗”，点击“是”

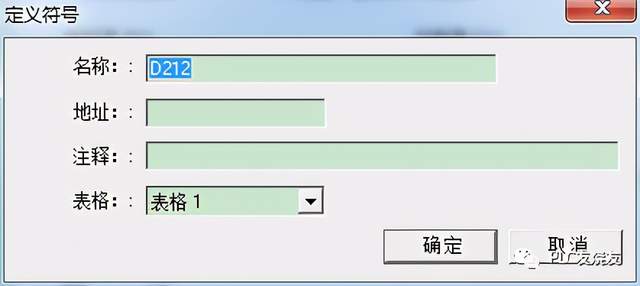

填入地址和注释，注意：地址必须为双字地址， 注释可以不填。

3.设置计数器初始值：可以为整数、双字地址或符号名：5000、VD100、CV_HC0。

4.初始化计数方向：增，减。

5.对于带外部复位端的高速计数器，可以设定复位信号为高电平有效或者低电平有效。

6.使用A/B相正交计数器时，可以将计数频率设为1倍速或4倍速。使用非A/B相正交计数器时，此项为虚。

7.S7-200 SMART 均不支持带外部启动端的高速计数器，因此此项为虚。

所谓“高/低电平有效”指的是在物理输入端子上的有效逻辑电平，即可以使 LED 灯点亮的电平。这取决于源型/漏型输入接法，并非指实际电平的高、低。

配置中断事件，如图 6所示。

如图 6所示，一个高速计数器最多可以有 3 个中断事件，在白色方框中填写中断服务程序名称或者使用默认名称：

在这里配置的中断事件并非必须，系由用户根据自己的控制工艺要求选用。

1.外部复位输入有效值时中断，如果使用的高速计数器模式不具有外部复位端，则此项为虚。

2.方向控制输入状态改变时的中断，有以下 3 种情况会产生该中断：

单项计数器的内部或外部方向控制位改变瞬间

双相计数器增、减时钟交替的瞬间

A/B相脉冲相对相位（超前或滞后）改变时瞬间

3.当前值等于预置值时产生的中断，通过向导，可以在该中断的服务程序中重新设置高速计数器的参数，如预置值、当前值。一个这样的过程称为‘一步‘。

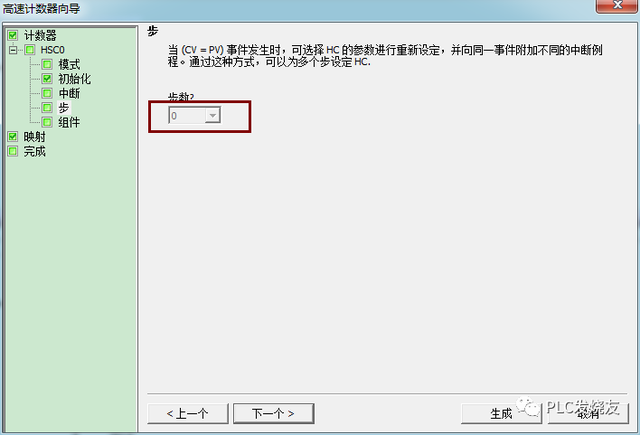

7. 配置 HSC 步数

最多可设置 10 步

8. HSC 第一步 定义高速计数器每一步的操作

在这里配置的是当前值等于设定值中断的服务程序中的操作：

1. 向导会自动为当前值等于预置值匹配一个新的中断服务程序，用户可以对其重新命名，或者使用默认的名称。

2. 勾选后，用户在右侧输入新的预置值。

3. 勾选后，用户在右侧输入新的当前值。

4. 如果选用的高速计数器模式有内部方向控制位。

5. 使用相同的方法完成其余两步的设置

完成向导，如图 9所示：

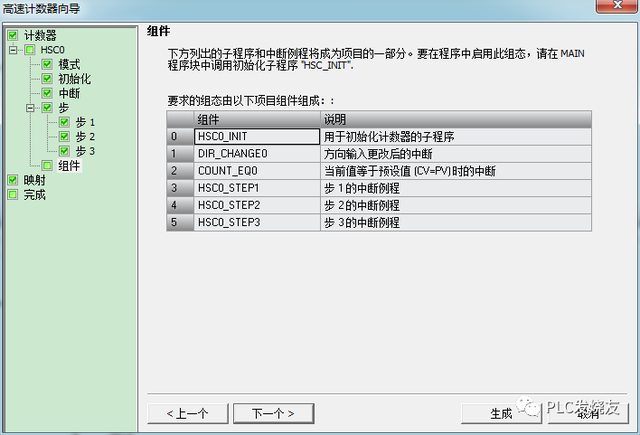

点击向导对话框左侧树形目录中的选项“组件（Components）”可以看到此时向导生成的子程序和中断程序名称及描述，点击“生成（Generate）”按钮，完成向导。

调用子程序

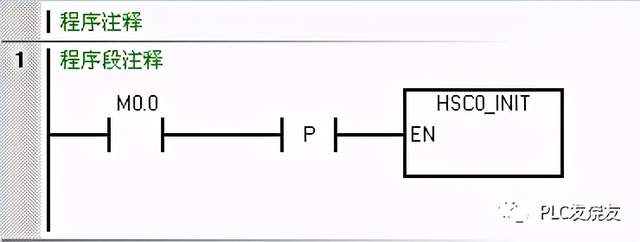

HSC_INIT 为初始化子程序，请在主程序块中使用 SM0.1 或一条边沿触发指令调用一次此子程序。

向导生成的中断服务程序及子程序都未上锁，用户可以根据自己的控制需要进行修改。

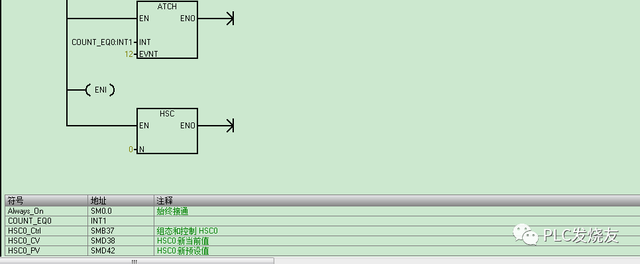

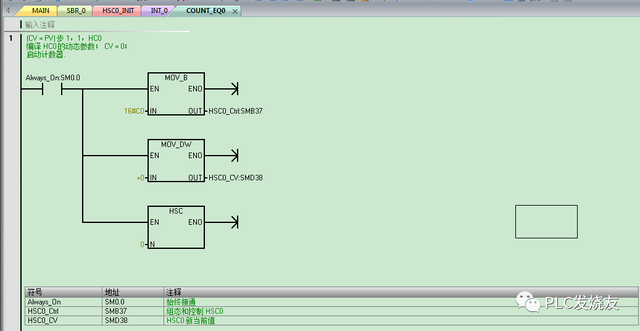

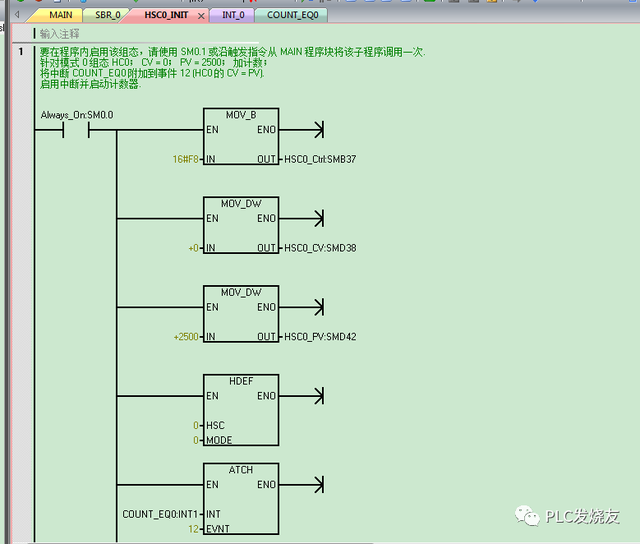

通过向导实现高速计数器程序：

来源：技成——徐陈爽
