MCGS嵌入版组态环境入门及基础

198366809

​来源：从零开始英俊侠ayabry​（头条）

大家好，近期将会分享出可编程控制系统设计师（高级）考证班的相关课堂笔记以及学习经验，还是请各位看官多多包含，小编上台鞠躬！

由于是考证班，和之前的中级考证差不多，主要以考试拿证为主，当然，虽然是高级证，对于稍微了解过PLC的学员来说应该不是很难的，如果没有了解过的可以看下本小编之前的中级维修电工里面有一个章节是涉及PLC的有四个实操项目：

维修电工中级（四级）实操部分课堂笔记6（PLC操控三电机顺序启停）

http://www.toutiao.com/i6430773672637628930/

维修电工中级（四级）实操部分课堂笔记7（PLC操控三电机星三角降压启停）

http://www.toutiao.com/i6432238645964440065/

维修电工中级（四级）实操部分课堂笔记8（PLC控制工作台自动往复）

http://www.toutiao.com/i6432968887821664769/

维修电工中级（四级）实操部分课堂笔记9（变频器多段速电机控制）

http://www.toutiao.com/i6433345721419694594/

以及一些视频，都可以稍作了解，好了，回到正题，为什么我们要学习PLC？

我觉得有句话我们培训的老师说的没错：现在维修电工里面培训的东西到实际工厂里面应用的已经基本没有了，接触器？星三角？兄弟，三十年前也许你现在学的还能值点，现在，真的淘汰了，所以之前很多学员看到我的文章都是留言说电工没出息，赚不到钱，等等，我想问的是，你学的这点三十年前的技术想在现在这个社会找到好工作？想多了吧你！要记住学习是一种常态，活到老学到老，不想被淘汰你只能不断的学习，以前的其实是打基础的，如果一开始就说PLC你知道？现在我们学习PLC，后期我们还会学习机器人等等等等，电工只是进门而已，至于你想当电气工程师还是一个看门的杂工取决于你自己，360行，行行出状元不要因为自己混的不好或者听别人说这行赚不到钱就定论为这行不好，那请在下定论之前问问自己掂量掂量自己值多少？好了，以前回复的我就先评论到这里，学习继续！

在学习PLC之前我们需要学习一个新词汇：上位机

那与之对应的应该还有下位机，那什么事上位机呢？

上位机发出的命令首先给下位机，下位机再根据此命令解释成相应时序信号直接控制相应设备。下位机不时读取设备状态数据（一般为模拟量），转换成数字信号反馈给上位机。上下位机都需要编程，都有专门的开发系统。两机如何通讯，一般取决于下位机，下位机一般具有更可靠的独有通讯协议；当用计算机和PLC通讯的时候，不但可以采用传统的D形式的串行通讯，还可以采用更适合工业控制的双线的PROFIBUS-DP通讯。采用封装好的程序开发工具就可以实现PLC和上位机的通讯，当然可以自己编写驱动类的接口协议控制上位机和下位机的通讯。通常工控机，工作站，触摸屏作为上位机，通信控制PLC，单片机等作为下位机，从而控制相关设备元件和驱动装置。

上位机的编程软件称为组态软件，下位机的编程软件根据其品牌，型号的不同有不同的编程软件

比如我们现在用的上位机编程软件为：mcgs（可以网上搜一下看看了解一下，如果需要软件可私信留言给我）

我们可以用它创建所需要的工程，并设计相关的页面组件形态，像这些都是：

组态设计案例

将该工程上传至触摸屏中我们就可以用触摸屏来操控并且监控PLC的执行，未来我们实践中更多的也会是使用上位机来控制的多数。我们以入门为主，把考试通过做目标，以考试中用到的组态功能为教学，让大家来认识组态软件简单操作，当然，我们用到的组态功能只是冰山一角，大神可以直接无视~谢谢~

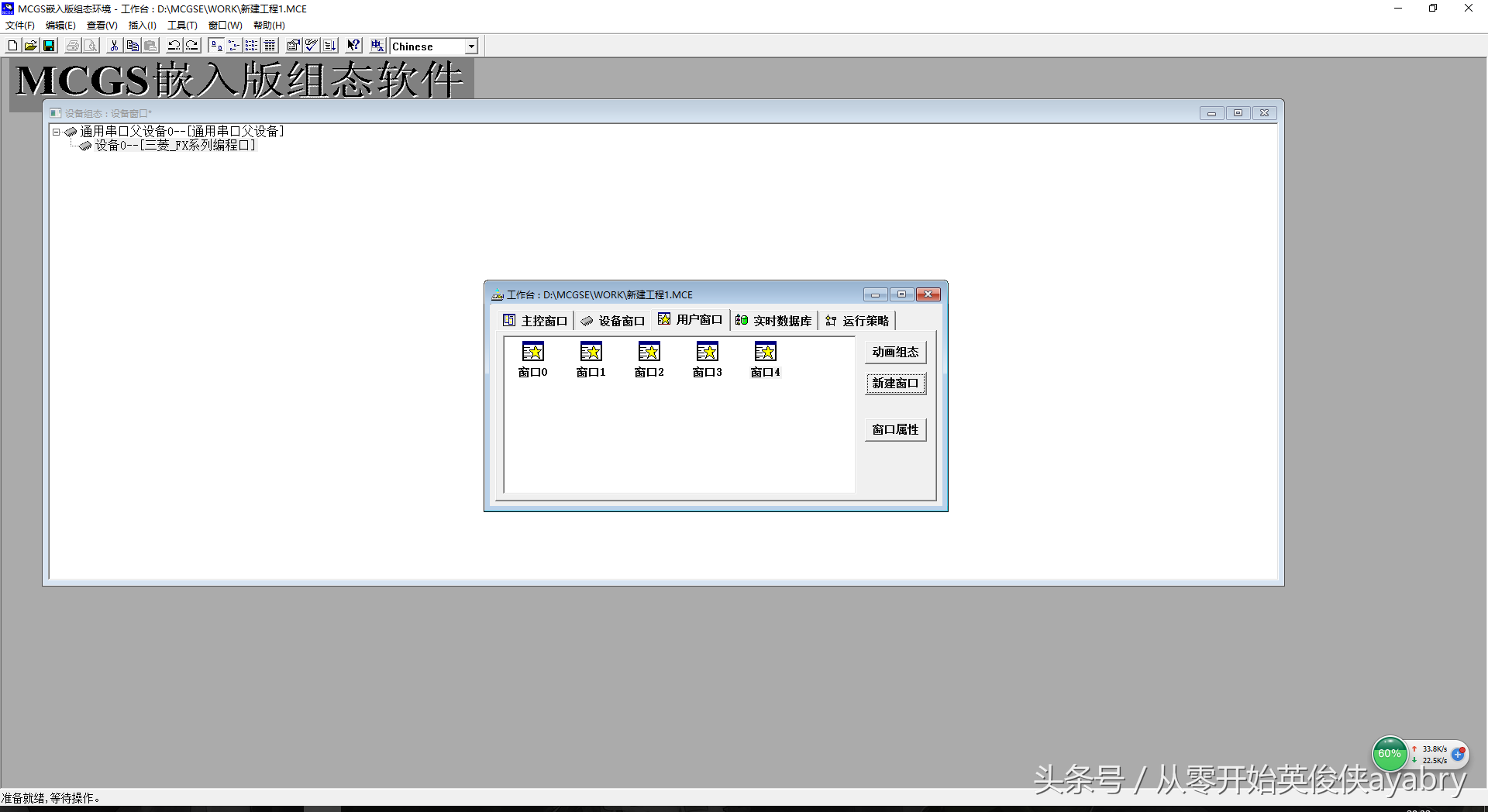

首先下载安装完后打开的界面是这样的：

首先第一步：创建新工程

关键点：根据自己屏幕大小分辨率等参数选择类型

第二步：建立驱动

关键点：他是连接PLC的关键，上面我们说了两机如何通讯，一般取决于下位机，下位机一般具有更可靠的独有通讯协议，所以我们需要根据我们的下位机（PLC）型号等来确定通信协议，首先选择通用父协议，再选择子协议，由于我们考试用的是三菱的PLC所以我们这么选择：

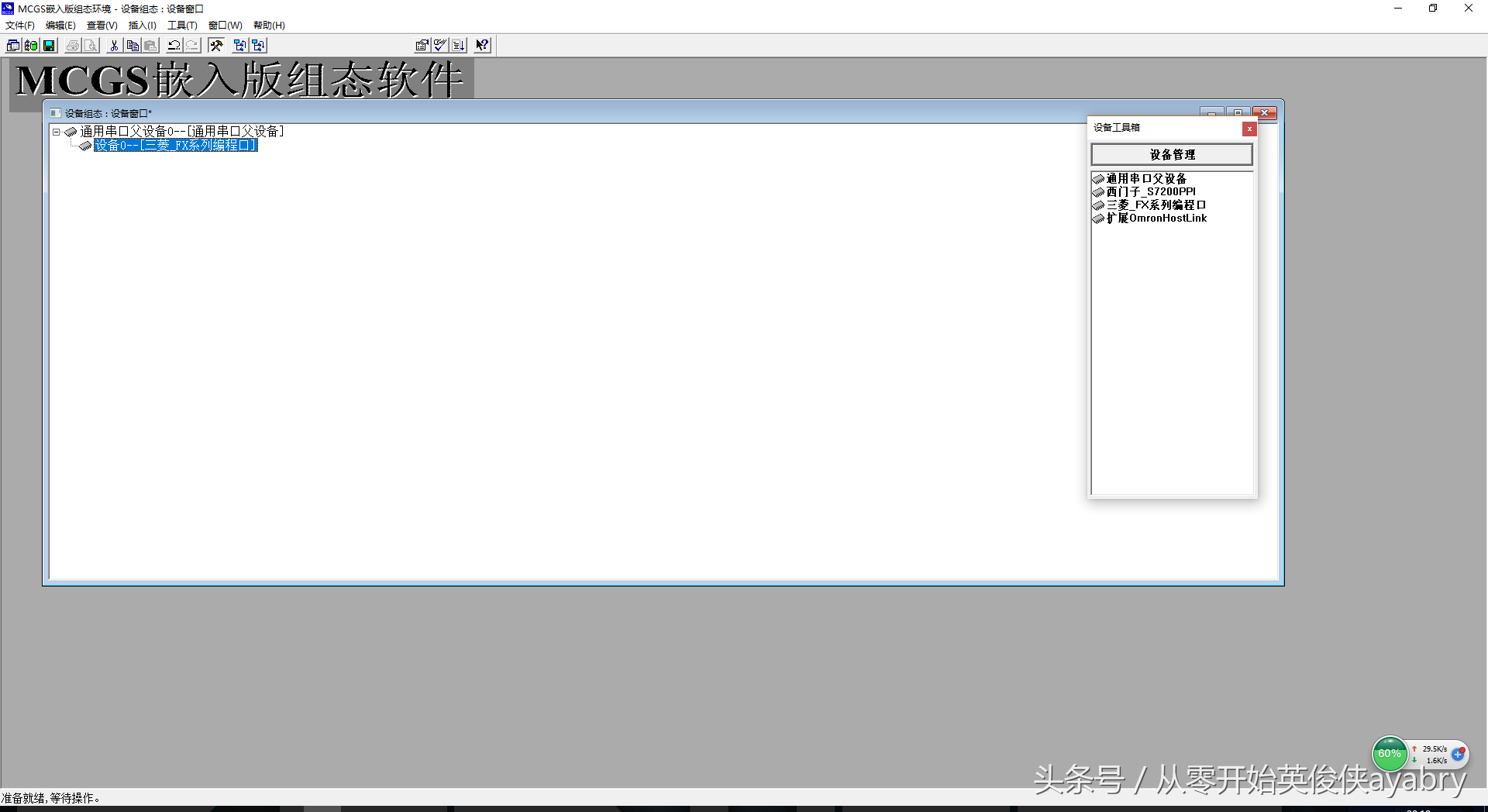

双击设备窗口→选择菜单工具栏中的工具箱→双击通用父设备→双击三菱编程口→弹出对话框点选“是”

双击三菱编程口：

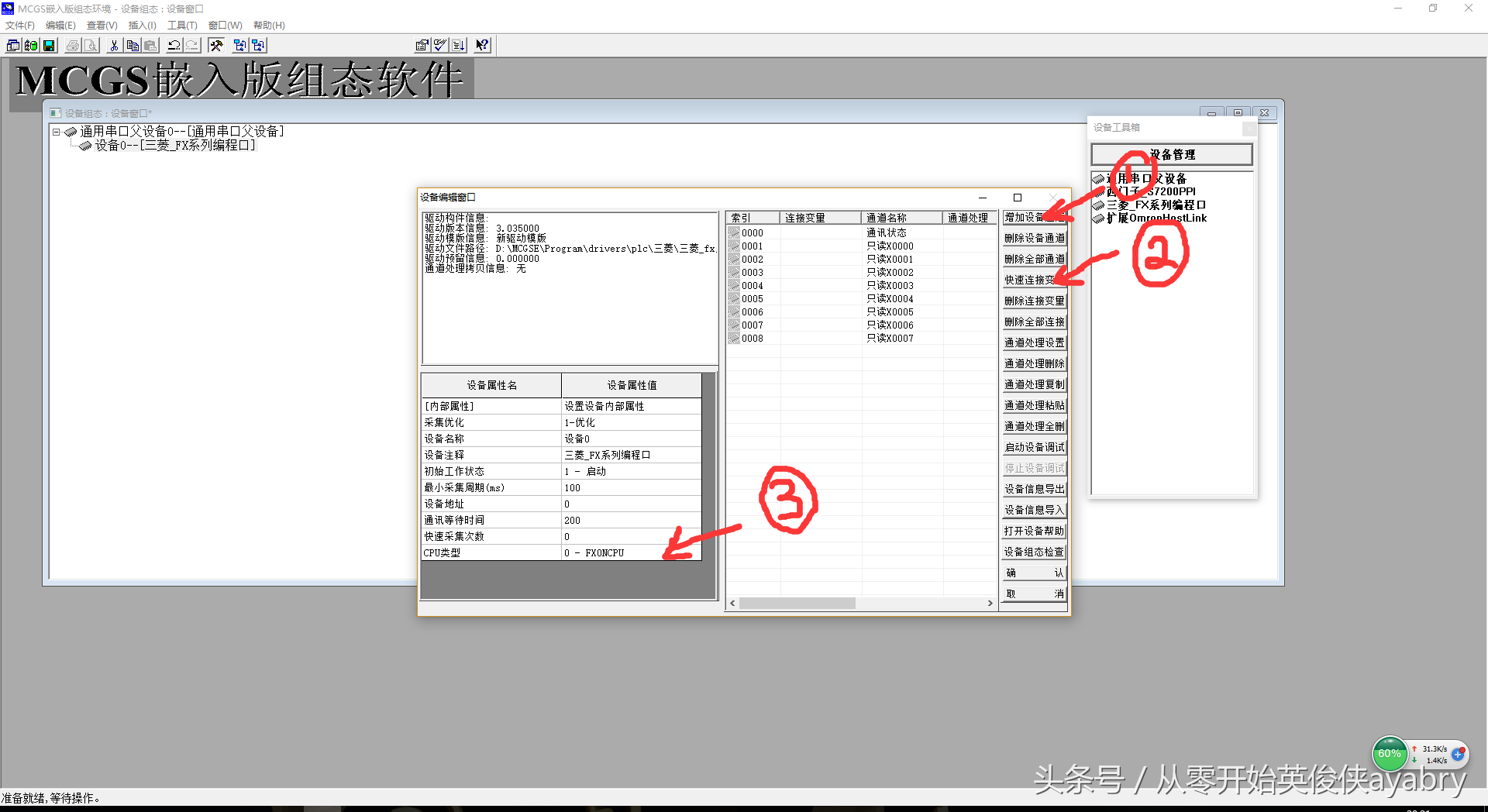

• 批量增加通道
  根据所用PLC的点数增加输出点以及辅助继电器或者T.C.D等等；
• 快速连接变量
  将增加的通道连接变量，这样才能控制有效；变量选择方式选择默认连接方式
• 选择CPU类型
  最后选择使用PLC的芯片类型。

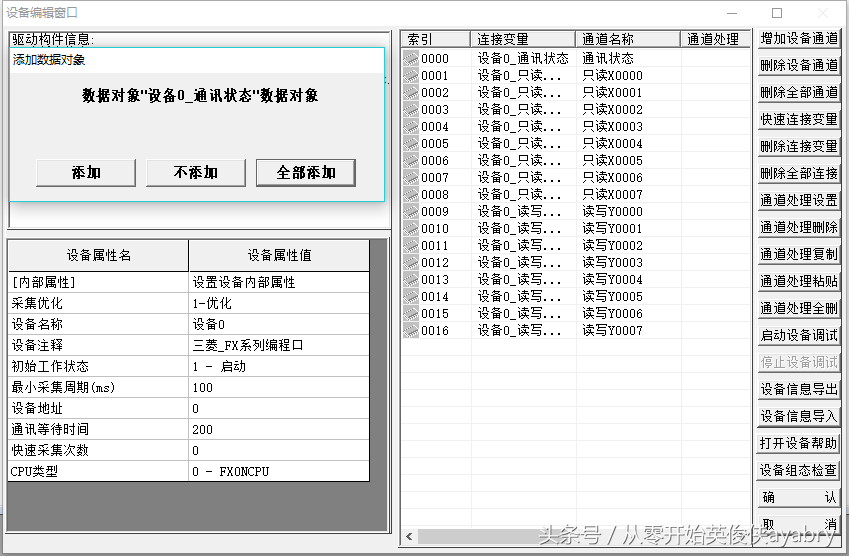

设置完成后添加数据对象选择全部添加：

好了，到这里我们驱动建立好了，我们来到了

第三步：页面制作：

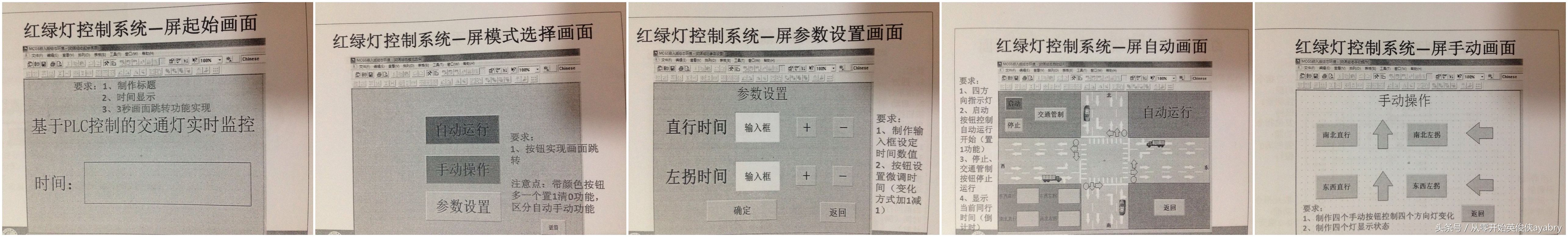

我们根据考试要求需要制作5个页面分别是：

我们可以看到每个画面都有不同的要求，我们设计的画面就需要符合这些要求。

通过操控台我们回到主页面，点击在“用户窗口”栏下右边中间的创新建窗口按钮，创建5个页面：

通过选择新建的窗口，右击属性中更改窗口名称，改成考试要求的5个页面名称。

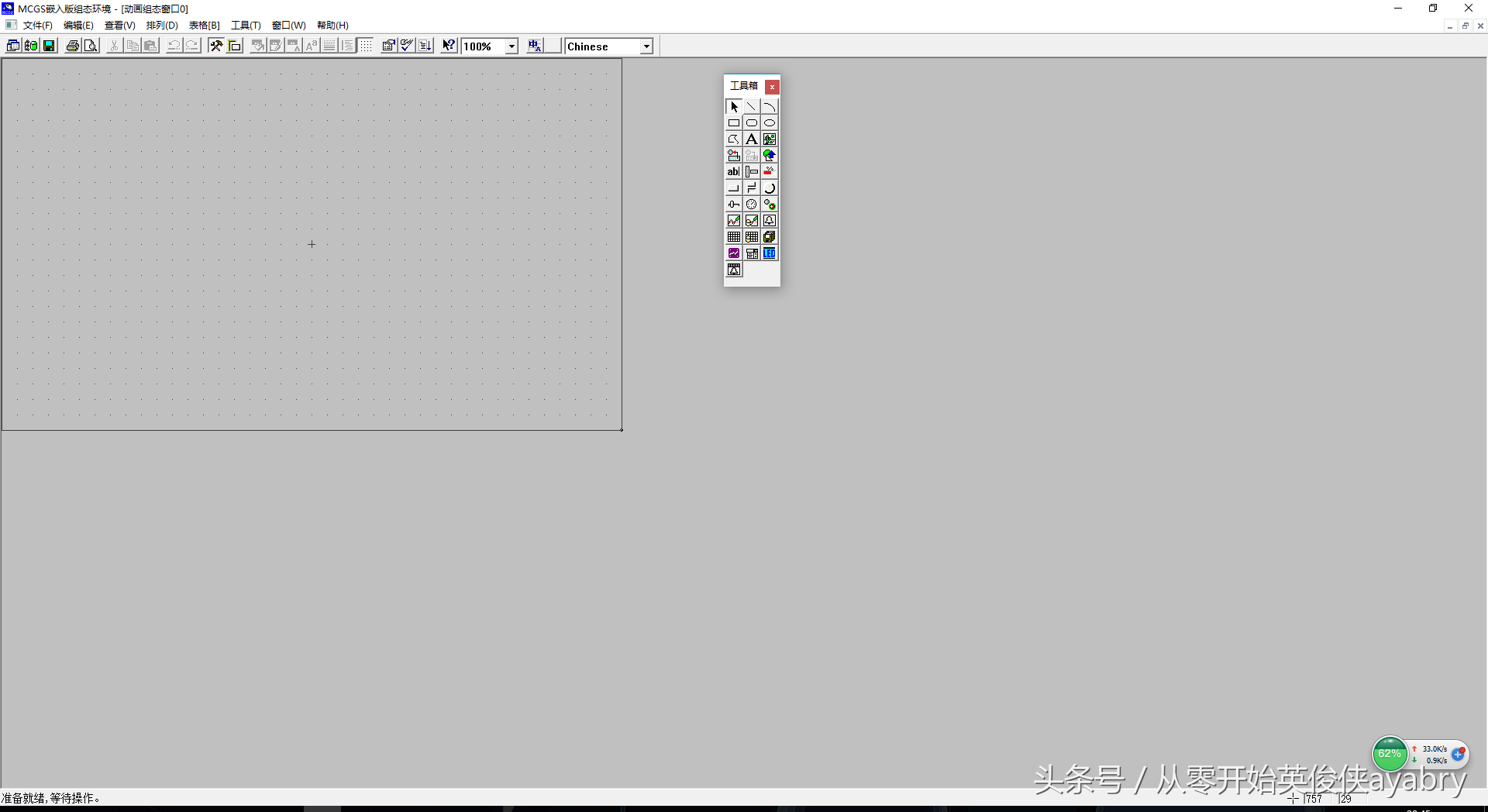

双击进入后画面是这样的：

左上角的框就是显示屏的显示范围，你所涉及的构建需要布局在该框内，这样调试的时候才能看得到，中间的工具栏就是我们所要搭建的构件，通过选择所需要的构件来搭建我们考试所要求的页面。

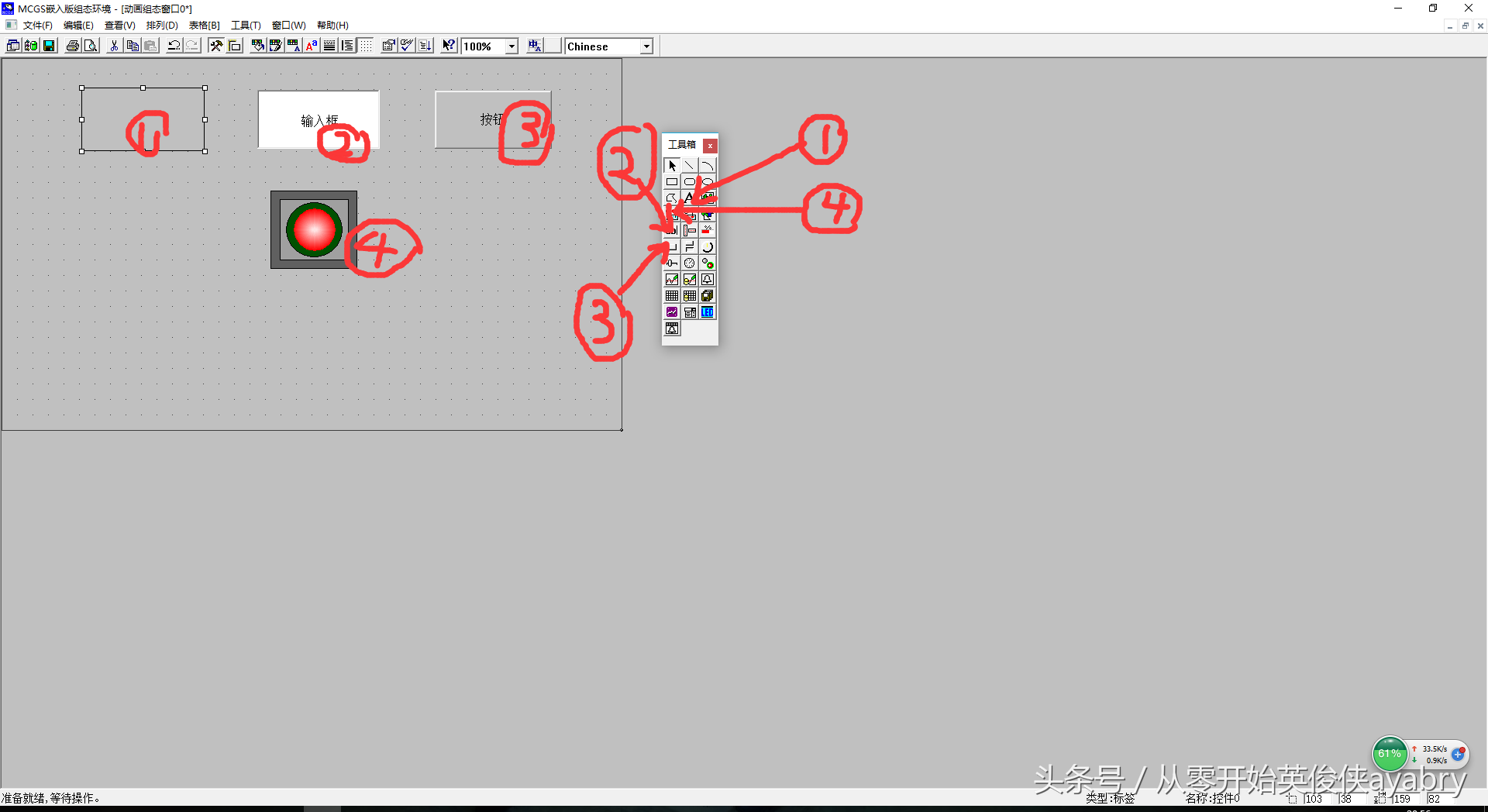

我们考试所需要的构件一览：

1.标签： 标注，也可以增加显示，输入，动作等功能

2.输入框：输入文本或者数字等

3.按钮：类似于现实中的按钮开关，实现开关，按钮等功能

4.信号灯 ：监控输出

到这里，我们基本已经知道页面的大致构成了，其实如果您学过网页或者VB设计的话就会觉得非常好上手，很多都很像，下一讲，我们将会详细介绍各个构建的功能属性设定等，尽量向考试上面靠，其他不多说，感兴趣的可以搜集资料慢慢钻研，正所谓师傅领进门，修行靠个人啊~
