三菱FX通讯口协议2—上位机开发

gk-auto

一、前面学习了三菱FX通讯口协议的内容，这次根据此协议，编写上位机软件读取PLC软原件X、Y、D的值；

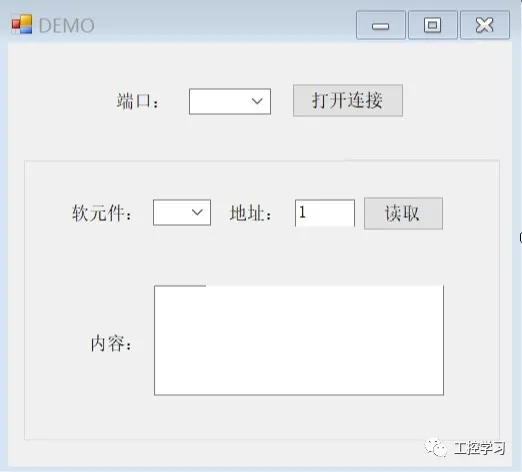

二、上位机界面如下：

三、代码编写：

1、新建一个SerialPort_Parameters.cs类，放串口的参数：

class SerialPort_Parameters    {        public string portName { get; set; }        public int baduRate { get; set; }        public int dataBits { get; set; }        public Parity parity { get; set; }        public StopBits stopBits { get; set; }    }}

2、建立一个读取PLC的类FX_Serial_Communication.cs：

namespace 三菱FX通讯口协议{        class FX_Serial_Communication    {        SerialPort sp = new SerialPort();        string str_Received="";        int num_Byte = 0;        /// <summary>        /// 读X寄存器        /// </summary>        /// <param name="str_X"></param>        /// <returns></returns>        public string Read_X(string str_X){            string[] message_X = Str_Read_X(str_X);            byte[] byte_Message_X = new byte[message_X.Length];            for(int i=0;i< message_X.Length;i++)            {                byte_Message_X = Convert.ToByte(message_X,16);            }            sp.Write(byte_Message_X, 0, message_X.Length);            num_Byte = 0;            str_Received = "";            sp.DataReceived += new SerialDataReceivedEventHandler(Sp_DataReceived);            Thread.Sleep(20);            string x_L = str_Received.Substring(3, 2);            string x_H = str_Received.Substring(6, 2);            string x_Bin_H = Convert.ToString(Convert.ToInt32(x_H, 16), 2).PadLeft(4, '0');            string x_Bin_L = Convert.ToString(Convert.ToInt32(x_L,16),2).PadLeft(4,'0');            string x_Bin = x_Bin_H + x_Bin_L;            if(x_Bin.Substring(7-Convert.ToInt16(str_X.Substring(str_X.Length-1,1)),1)=="1")            {                return "True";            }            else            {                return "False";            }                    }        /// <summary>        /// 读Y寄存器        /// </summary>        /// <param name="str_Y"></param>        /// <returns></returns>        public string Read_Y(string str_Y){            //Open_Serial(sp_para);            string[] message_Y = Str_Read_Y(str_Y);            byte[] byte_Message_Y = new byte[message_Y.Length];            for (int i = 0; i < message_Y.Length; i++)            {                byte_Message_Y = Convert.ToByte(message_Y, 16);            }            sp.Write(byte_Message_Y, 0, message_Y.Length);            num_Byte = 0;            str_Received = "";            sp.DataReceived += new SerialDataReceivedEventHandler(Sp_DataReceived);            Thread.Sleep(20);            string y_L = str_Received.Substring(3, 2);            string y_H = str_Received.Substring(6, 2);            string y_Bin_H = Convert.ToString(Convert.ToInt32(y_H, 16), 2).PadLeft(4, '0');            string y_Bin_L = Convert.ToString(Convert.ToInt32(y_L, 16), 2).PadLeft(4, '0');            string y_Bin = y_Bin_H + y_Bin_L;            if (y_Bin.Substring(7 - Convert.ToInt16(str_Y.Substring(str_Y.Length - 1, 1)), 1) == "1")            {                return "True";            }            else            {                return "False";            }        }        /// <summary>        /// 读D寄存器（32位整数）        /// </summary>        /// <param name="str_D"></param>        /// <returns></returns>        public string Read_BaseD(string str_D){            //Open_Serial(sp_para);            string[] message_Y = Str_Read_BaseD(str_D);            byte[] byte_Message_Y = new byte[message_Y.Length];            for (int i = 0; i < message_Y.Length; i++)            {                byte_Message_Y = Convert.ToByte(message_Y, 16);            }            sp.Write(byte_Message_Y, 0, message_Y.Length);            num_Byte = 0;            str_Received = "";            sp.DataReceived += new SerialDataReceivedEventHandler(Sp_DataReceived);            Thread.Sleep(100);            return str_Received;        }        /// <summary>        /// 数据接收        /// </summary>        /// <param name="sender"></param>        /// <param name="e"></param>        private void Sp_DataReceived(object sender, SerialDataReceivedEventArgs e){            //str_Received = "";            byte[] byte_Received = new byte[2048];////定义一个接收的数组宁可大不可小            while (sp.BytesToRead > 0) ////如果接收缓冲区还有数据就一直接收直到没有数据            {                int a = sp.ReadByte();//读取当前接收缓冲区的字节数数量                byte_Received[num_Byte] = Convert.ToByte(a);/////读取过来到字节数组中                string ss = Convert.ToString(byte_Received[num_Byte], 16).ToUpper();///转换成16进制并且以大写形式给到SS中                str_Received = str_Received + ss.PadLeft(2, '0') + " "; ///每个字节保持两个字符                               num_Byte++;/////接着接收下一个字节            }        }        /// <summary>        /// 打开串口        /// </summary>        /// <param name="sp_para"></param>        public void Open_Serial(SerialPort_Parameters sp_para){                        sp.PortName = sp_para.portName;            sp.BaudRate = sp_para.baduRate;            sp.DataBits = sp_para.dataBits;            sp.Parity = sp_para.parity;            sp.StopBits = sp_para.stopBits;            if(!sp.IsOpen)            {                sp.Open();            }            else            {                sp.Close();                sp.Open();            }        }        /// <summary>        /// 读PLC软元件X时,发送报文处理        /// </summary>        /// <param name="str_X">软元件X，格式：X1</param>        /// <returns></returns>        public static string[] Str_Read_X(string str_X)        {            string[] str_Read_X = new string[11];            int x = Convert.ToInt16(str_X.Substring(1));            int x_Device10 = 0;            if (x >= 0 && x < 8)            {                x_Device10 = 0 + 128;            }            else if (x >= 10 && x < 18)            {                x_Device10 = 1 + 128;            }            else if (x >= 20 && x < 28)            {                x_Device10 = 2 + 128;            }            else if (x >= 30 && x < 38)            {                x_Device10 = 3 + 128;            }            else if (x >= 40 && x < 48)            {                x_Device10 = 4 + 128;            }            else if (x >= 50 && x < 58)            {                x_Device10 = 5 + 128;            }            string x_Device16 = x_Device10.ToString("X4");            char[] values = x_Device16.ToCharArray();            string[] hexOutput = new string[values.Length];            for (int i = 0; i < values.Length; i++)            {                // Get the integral value of the character.                int value = Convert.ToInt32(values);                // Convert the decimal value to a hexadecimal value in string form.                hexOutput = String.Format("{0:X}", value);            }            str_Read_X[0] = "02";            str_Read_X[1] = "30";            str_Read_X[2] = hexOutput[0];            str_Read_X[3] = hexOutput[1];            str_Read_X[4] = hexOutput[2];            str_Read_X[5] = hexOutput[3];            str_Read_X[6] = "30";            str_Read_X[7] = "31";            str_Read_X[8] = "03";            int sum = 0;            for (int i = 1; i < 9; i++)            {                sum += int.Parse(str_Read_X, System.Globalization.NumberStyles.HexNumber);            }            string sum_16 = sum.ToString("X4");            char[] sum_char = sum_16.ToCharArray();            string[] sum_Hex = new string[sum_char.Length];            for (int i = 0; i < sum_char.Length; i++)            {                int value = Convert.ToInt32(sum_char);                sum_Hex = String.Format("{0:X}", value);            }            str_Read_X[9] = sum_Hex[2];            str_Read_X[10] = sum_Hex[3];            return str_Read_X;        }        /// <summary>        /// 读PLC软元件Y时,发送报文处理        /// </summary>        /// <param name="str_X">软元件Y，格式：Y1</param>        /// <returns></returns>        public static string[] Str_Read_Y(string str_Y)        {            string[] str_Read_Y = new string[11];            int y = Convert.ToInt16(str_Y.Substring(1));            int y_Device10 = 0;            if (y >= 0 && y < 8)            {                y_Device10 = 0 + 160;            }            else if (y >= 10 && y < 18)            {                y_Device10 = 1 + 160;            }            else if (y >= 20 && y < 28)            {                y_Device10 = 2 + 160;            }            else if (y >= 30 && y < 38)            {                y_Device10 = 3 + 160;            }            else if (y >= 40 && y < 48)            {                y_Device10 = 4 + 160;            }            else if (y >= 50 && y < 58)            {                y_Device10 = 5 + 160;            }            string y_Device16 = y_Device10.ToString("X4");            char[] values = y_Device16.ToCharArray();            string[] hexOutput = new string[values.Length];            for (int i = 0; i < values.Length; i++)            {                // Get the integral value of the character.                int value = Convert.ToInt32(values);                // Convert the decimal value to a hexadecimal value in string form.                hexOutput = String.Format("{0:X}", value);            }            str_Read_Y[0] = "02";            str_Read_Y[1] = "30";            str_Read_Y[2] = hexOutput[0];            str_Read_Y[3] = hexOutput[1];            str_Read_Y[4] = hexOutput[2];            str_Read_Y[5] = hexOutput[3];            str_Read_Y[6] = "30";            str_Read_Y[7] = "31";            str_Read_Y[8] = "03";            int sum = 0;            for (int i = 1; i < 9; i++)            {                sum += int.Parse(str_Read_Y, System.Globalization.NumberStyles.HexNumber);            }            string sum_16 = sum.ToString("X4");            char[] sum_char = sum_16.ToCharArray();            string[] sum_Hex = new string[sum_char.Length];            for (int i = 0; i < sum_char.Length; i++)            {                int value = Convert.ToInt32(sum_char);                sum_Hex = String.Format("{0:X}", value);            }            str_Read_Y[9] = sum_Hex[2];            str_Read_Y[10] = sum_Hex[3];            return str_Read_Y;        }        /// <summary>        /// 读PLC基础数据寄存器D（32位）时,发送报文处理        /// </summary>        /// <param name="str_D">基础数据寄存器D（32位），格式：D0表示D0-D1</param>        /// <returns></returns>        public static string[] Str_Read_BaseD(string str_D)        {                        string[] str_Read_D = new string[11];            int D = Convert.ToInt16(str_D.Substring(1));            int D_Device10 = D*2 + 4096;            string D_Device16 = D_Device10.ToString("X4");            char[] values = D_Device16.ToCharArray();            string[] hexOutput = new string[values.Length];            for (int i = 0; i < values.Length; i++)            {                // Get the integral value of the character.                int value = Convert.ToInt32(values);                // Convert the decimal value to a hexadecimal value in string form.                hexOutput = String.Format("{0:X}", value);            }            str_Read_D[0] = "02";            str_Read_D[1] = "30";            str_Read_D[2] = hexOutput[0];            str_Read_D[3] = hexOutput[1];            str_Read_D[4] = hexOutput[2];            str_Read_D[5] = hexOutput[3];            str_Read_D[6] = "30";            str_Read_D[7] = "34";            str_Read_D[8] = "03";            int sum = 0;            for (int i = 1; i < 9; i++)            {                sum += int.Parse(str_Read_D, System.Globalization.NumberStyles.HexNumber);            }            string sum_16 = sum.ToString("X4");            char[] sum_char = sum_16.ToCharArray();            string[] sum_Hex = new string[sum_char.Length];            for (int i = 0; i < sum_char.Length; i++)            {                int value = Convert.ToInt32(sum_char);                sum_Hex = String.Format("{0:X}", value);            }            str_Read_D[9] = sum_Hex[2];            str_Read_D[10] = sum_Hex[3];            return str_Read_D;        }    }}

3、UI层代码如下：

public partial class Form1 : Form    {        FX_Serial_Communication fx_Serial_Comm = new FX_Serial_Communication();        public Form1()        {            InitializeComponent();        }        private void btn_Read_Click(object sender, EventArgs e)        {                       if(cmb_Device.Text=="D")            {                txtBox_Recive.Text = fx_Serial_Comm.Read_BaseD("D"+txtBox_Address.Text);            }            else if(cmb_Device.Text == "X")            {                txtBox_Recive.Text = fx_Serial_Comm.Read_X("X" + txtBox_Address.Text);            }            else if(cmb_Device.Text == "Y")            {                txtBox_Recive.Text = fx_Serial_Comm.Read_Y("Y" + txtBox_Address.Text);            }                    }        private void btn_Conn_Click(object sender, EventArgs e)        {            SerialPort_Parameters sp_Para = new SerialPort_Parameters();            sp_Para.portName = cmb_COM.Text;            sp_Para.baduRate = 9600;            sp_Para.dataBits = 7;            sp_Para.parity = Parity.Even;            sp_Para.stopBits = StopBits.One;            fx_Serial_Comm.Open_Serial(sp_Para);        }    }

四，完整代码较长，如需要完整代码可先关注并留言，然后私信我发送“三菱”即可自动回复，如果能帮助到你，感谢你的关注订阅，可以第一时间接收后续更新。
