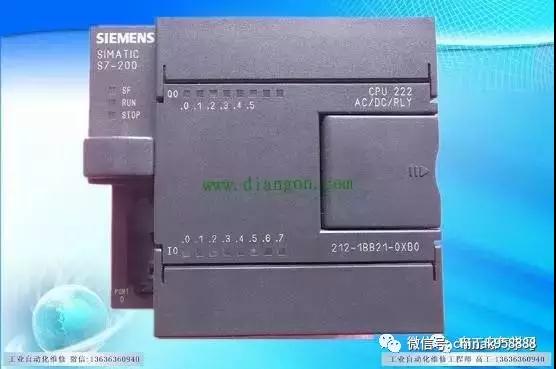

PLC上的状态指示灯在大家调试维修的时候可以帮助我们更快的了解问题之所在，因此，明白西门子PLC的状态指示灯的含义，在PLC维修中就显得十分重要了。在此为大家讲下西门子各系列指示灯的含义，希望对大家使用调试PLC的有一些帮助。 1、S7-200CPU： SF 系统状态灯 用作系统出错/故障显示，为红色，例如内部错误，用户程序错误（看门狗错误，间接寻址，非法的浮点数，地址范围错等） RUN 运行指示灯 绿色，运行模式。

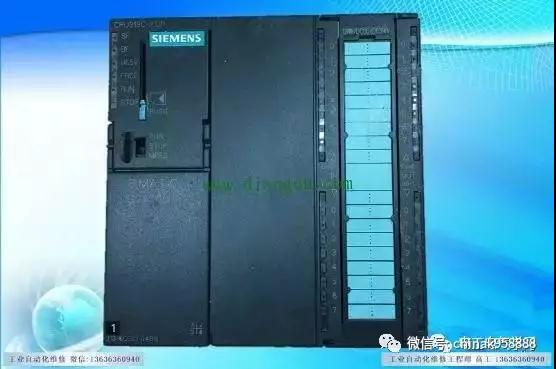

2、S7-300CPU： SF指示灯 用作系统出错/故障显示，为红色，CPU的硬件出现故障或软件有错，带诊断功能模块出错时点亮。 BATF 为电池故障，红色，电池电压低或没有电池时点亮。 DC5V +5V电源指示，绿色，CPU和S7300总线的5V电源正常时点亮。 FRCE 强制，黄色，至少有一个I/O被强制时点亮。 RUN 运行方式，绿色，CPU处于RUN状态时点亮，重新启动时以2Hz的频率闪亮，保持HOLD状态时以0.5Hz的频率闪亮。 TOP 停止方式，黄色，CPU处于STOP、HOLD状态时或重新启动时常亮，请求存储器复位时以0.5Hz的频率闪亮，正在执行存储器复位时以2Hz的频率闪亮，由于存储器卡插入需要存储器复位时以0.5Hz的频率闪亮。 BUSF 总线错误，红色，PROFIBUS-DP接口硬件或软件故障时点亮，集成有DP口的CPU才有此LED，(如CPU 315-2DP)，集成有2个DP口的CPU有两个LED（BUS1F和BUS2F）。

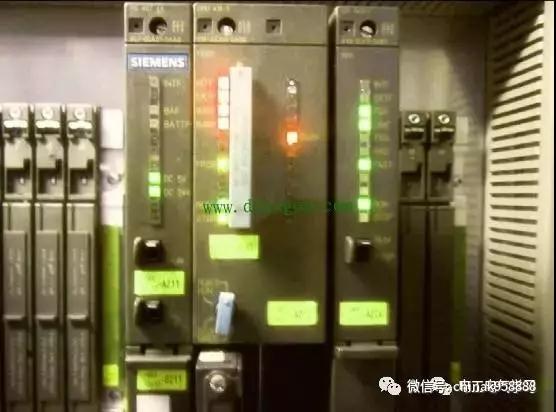

3、S7-400CPU： INTF 红色，内部故障，例如用户程序运行超时，用户程序错误。 EXTF 红色，外部故障，例如电源故障，I/O模板故障。 FRCE 黄色，至少有一个I/O被强制时点亮。 RUN 绿色，运行模式。 STOP 黄色，停止模式。
BUS1F 红色，MPI/PROFIBUS-DP接口1的总线故障。 BUS2F 红色，MPI/PROFIBUS-DP接口2的总线故障。 MSTR 黄色，CPU运行。 REDF 红色，冗余错误。 RACK0 黄色，CPU在机架0中。 RACK1 黄色，CPU在机架1中。 IFM1F 红色，接口子模块1故障。 IFM2F 红色，接口子模块2故障。
|
