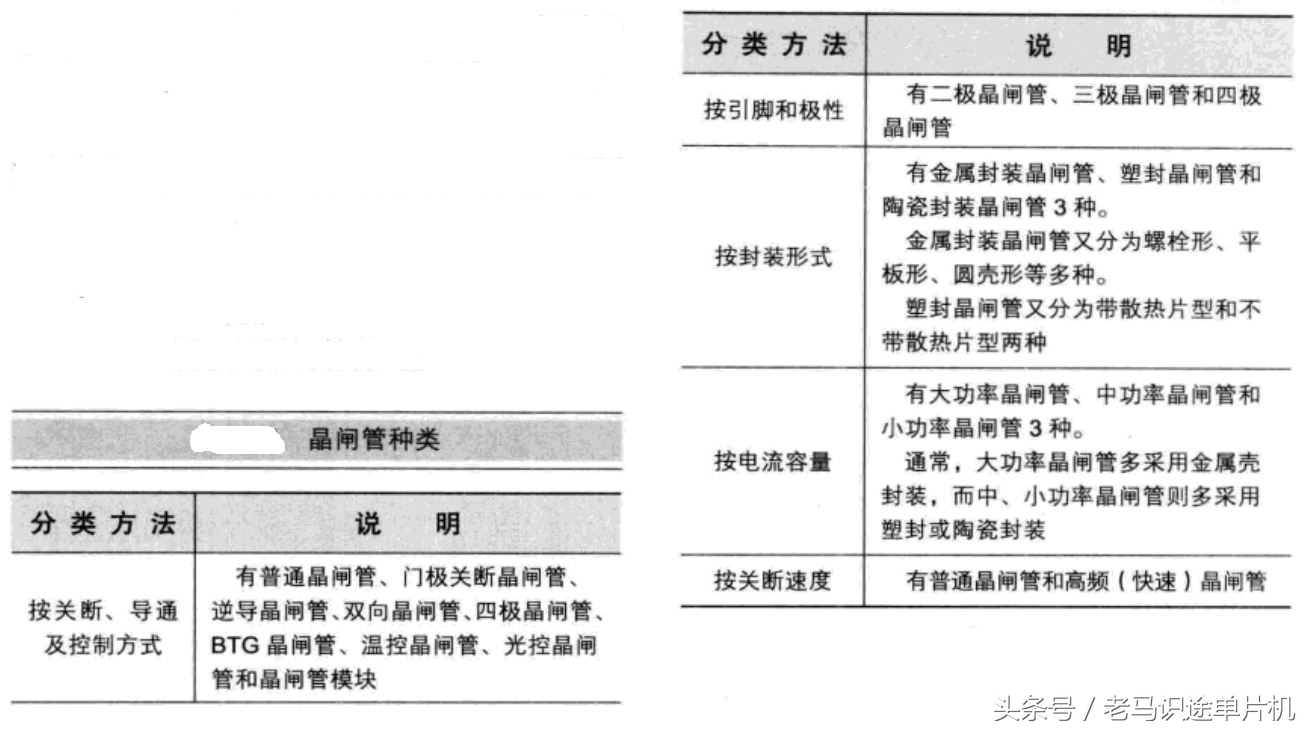

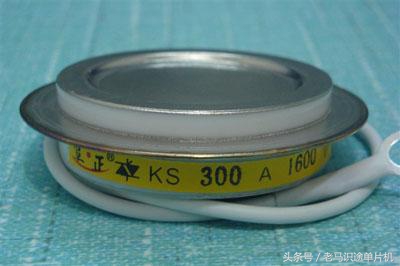

简要描述晶闸管，又称可控硅。它除了具有单向导电的特性外，还可以作为整流管或可控开关管使用。 其最主要的特点是在一定的电压条件下，只要有一个触发信号就可导通，触发脉冲消失后，晶闸管仍能维持导通状态，可以用微小的功率控制较大的功率，常用于电机驱动控制电路、电源供电电路或保护电路中。 晶闸管的种类下图是晶闸管的常见分类。

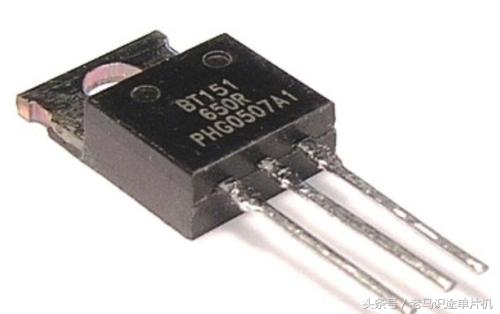

1、单向晶闸管SCR 单向晶闸管是由P-N-P-N共4层3个PN结组成，常用于可控整流，交流调压，逆变器和开关电源中。 电路符号和实物如下图

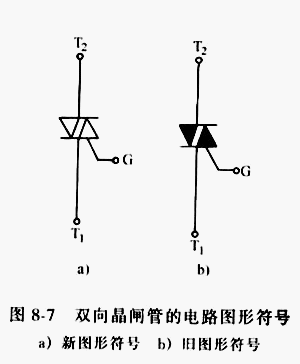

单向晶闸管阳极和阴极之间加正向电压，同时控制极与阴极间家所需的正向触发电压时，晶闸管被触发导通。 2、双向晶闸管 双向晶闸管又称双向可控硅，属于N-P-N-P-N的5层半导体器件，有第一电极T1，第二电极T2，控制极G共3个电极。在结构上相当于两个单向晶闸管反极性并联。 其电路符号和实物见下图 双向晶闸管第一电极与第二电极之间，无论所加电压极性是正向还是反向，只要控制极和第一电极间加有正负极性不同的触发电压，就可触发导通，呈低阻状态。双向晶闸管一旦导通，即使失去触发电压，也能继续保持导通状态，只有当第一电极、第二电极电流减小至维持电流，或第一第二电极间电压极性改变且没有触发电压时，才可截止，此时只有重新加触发电压方可导通。因此，双向晶闸管一般用于调节电压、电流或用作交流无触点开关。

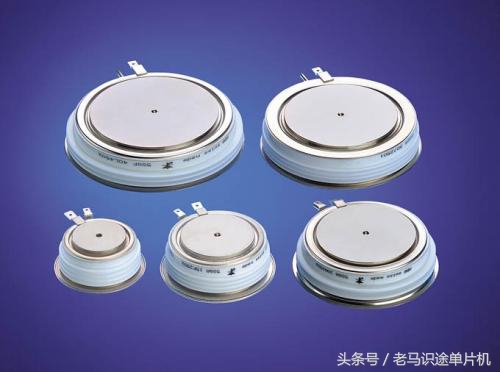

3、可关断晶闸管GTO 可关断晶闸管也称门控晶闸管。电路中的名称标示通常为“VS”或“Q”。 可关断晶闸管电路符号和实物见下图 其主要特点是当门极加负向触发信号时，晶闸管能自行关断。
4、快速晶闸管

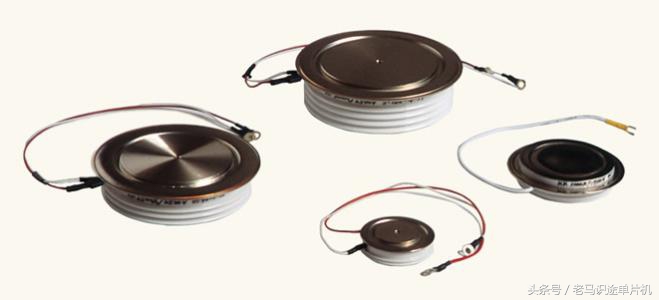

快速晶闸管是可以在400Hz以上频率工作的晶闸管，主要用于较高频率的整流、斩波、逆变和变频电路。 快速晶闸管是一个PNPN四层三端器件，其电路符号和普通晶闸管一样。 下图是快速晶闸管的实物图 5、光控晶闸管

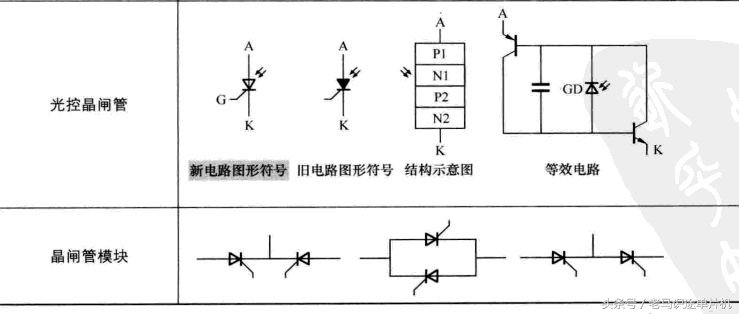

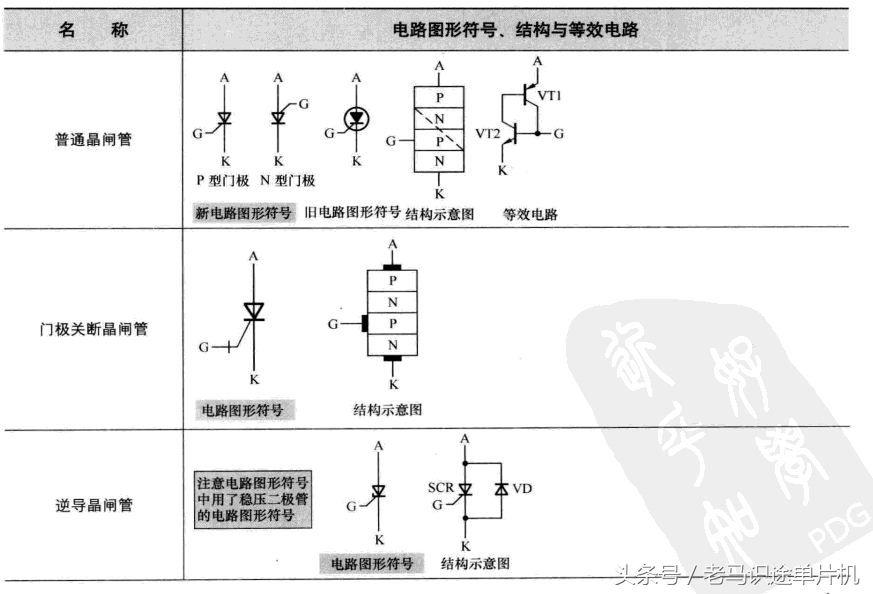

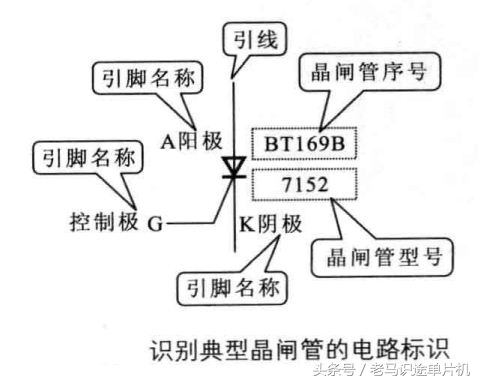

晶闸管的电路符号及等效电路

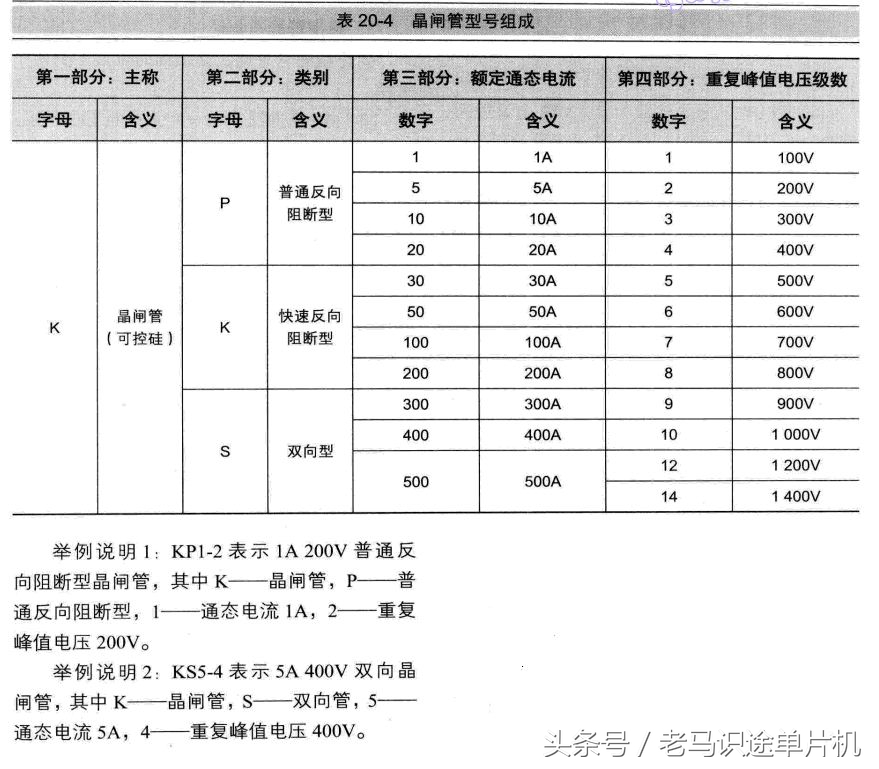

晶闸管型号组成

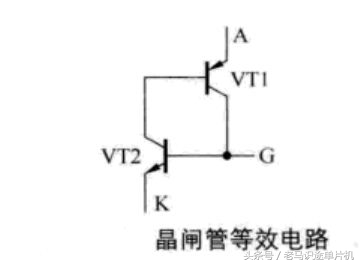

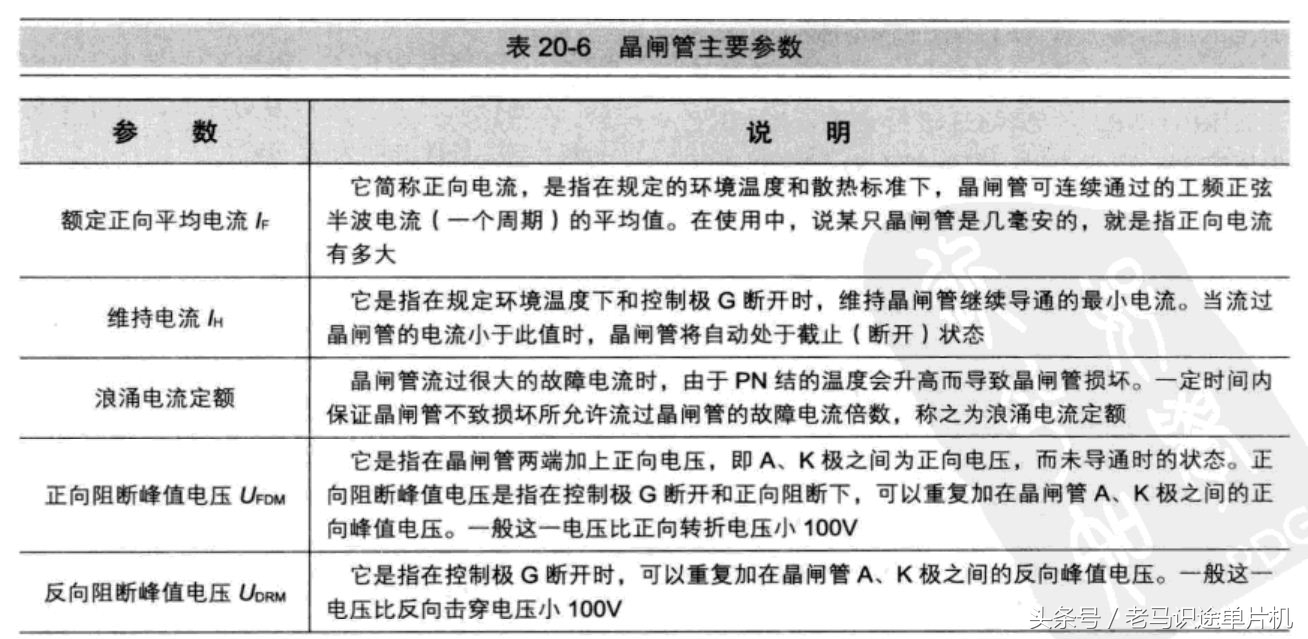

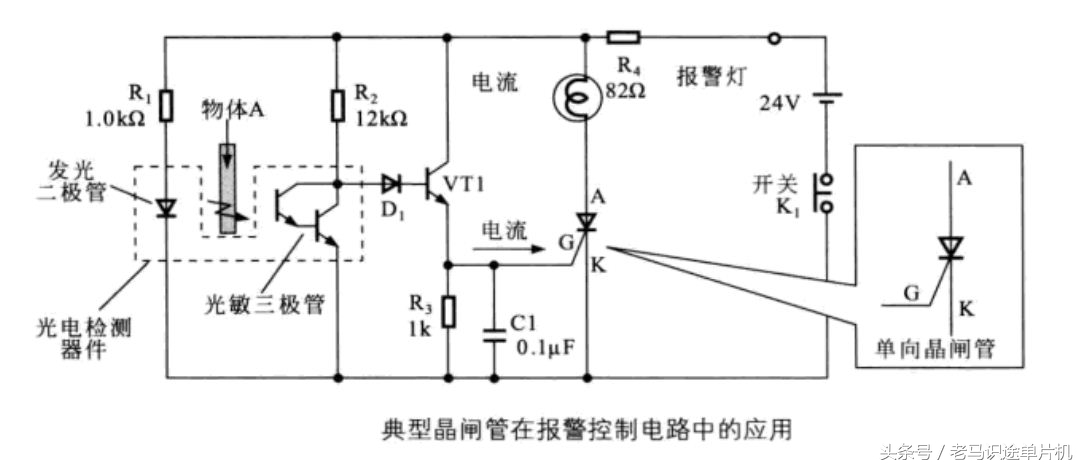

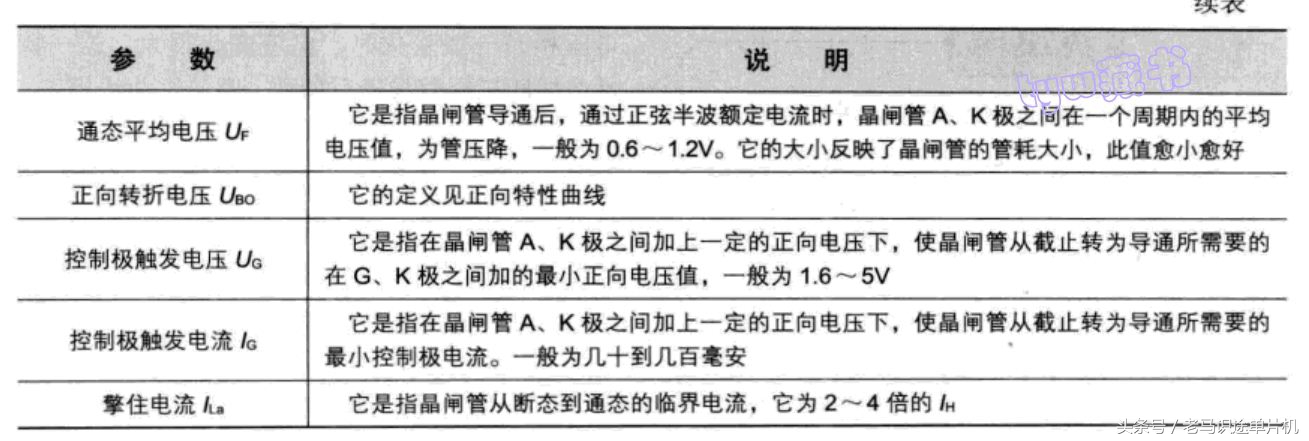

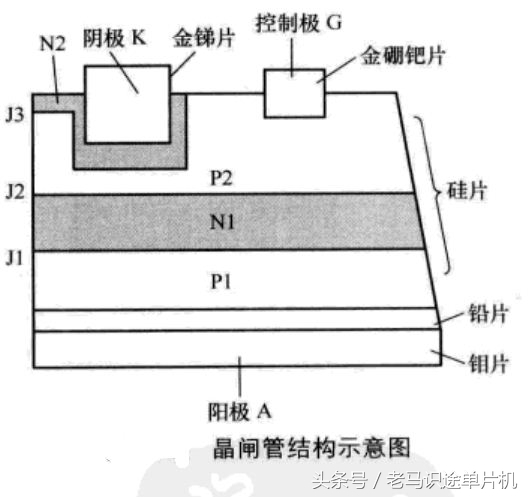

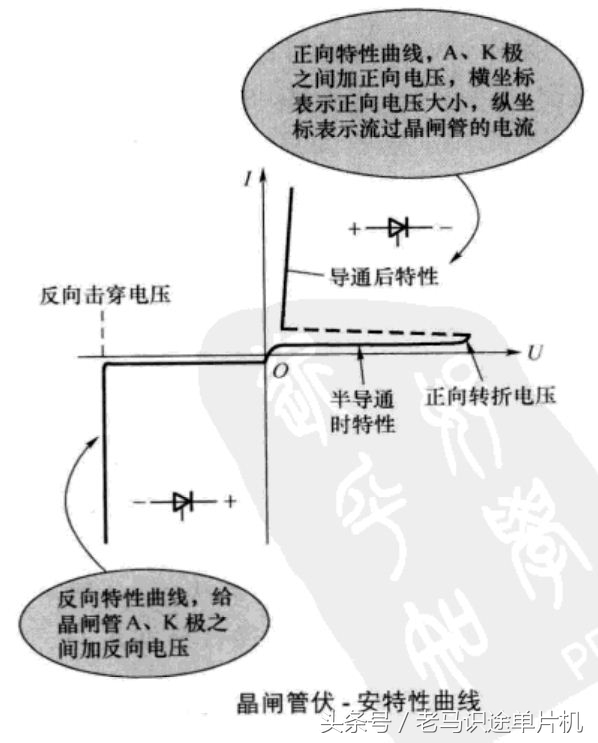

晶闸管结构及工作原理从下图可以看出，晶闸管是一个有3个PN结的4层半导体器件。由最外面一层P型材料引出一个电极作为阳极A，由最外面一层的N型材料引出一个电极作为阴极K，中间的P型材料引出一个电极作为控制极G。 下图所示是4层半导体结构等效成两只三极管电路示意图，给A\K极之间加上正向电压，然后再给G\K极之间加上正向电压时，VT2正向偏置而导通。其集电极电压下降，VT1也导通。 晶闸管伏安特性晶闸管主要参数晶闸管应用电路下图是晶闸管在报警控制电路中的应用 晶闸管在电路中起可控开关的作用。
只要有触发信号加到晶闸管的触发端，晶闸管就会导通，触发信号消失，晶闸管仍导通。当物体被移到光电检测器中时，发光二极管被遮挡，光敏晶体管无光照而截止，D1正端电压上升，正向偏置，电源经R2，D1为晶体三极管VT1提供基极电流，使VT1导通。导通瞬间为晶闸管的触发端提供触发电压，于是晶闸管导通，报警灯的电流增加而发光。这种情况下，即使物体离开检测区。晶闸管仍处于导通状态，报警灯关断，只有关断一下K1，才能使电路恢复初始等待状态。
|
