1. 概述 在做PROFINET IO 通讯调试时经常遇到PROFINET IO通讯不通的情况,在使用多种诊断工具进行诊断时,可能会发现有物理连接链路的问题存在,这里介绍一下通过哪些工具发现物理连接问题,以及基本的排查物理连接问题的方法。 2.确认物理连接故障如果PROFINET IO 通讯存在物理连接链路故障,那么通常可以通过以下几个工具或方式发现故障,有时可能需要综合多方面进行判断:
2.1、通过以太网线测线仪进行测试(电缆)

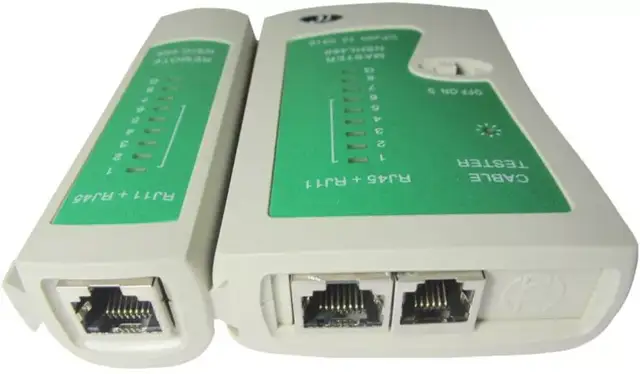

图 1 以太网线测线仪 2.2、通过激光笔简单测试或通过专业光纤检测仪器测试(光缆)

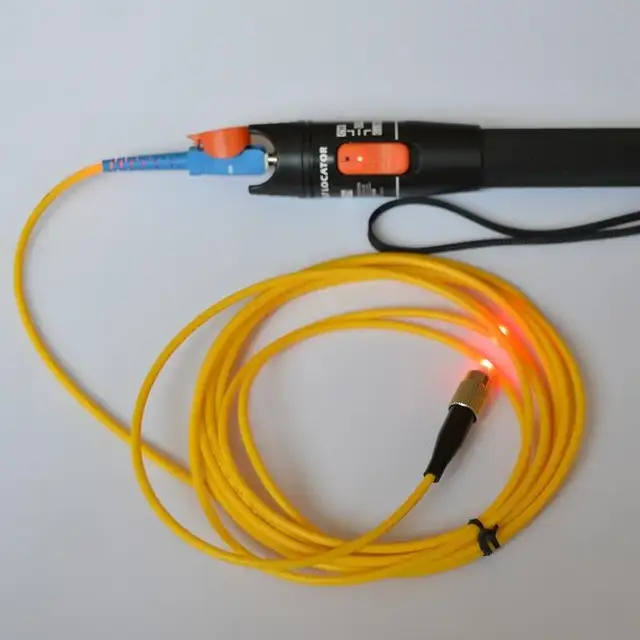

图 2 激光笔简单测试

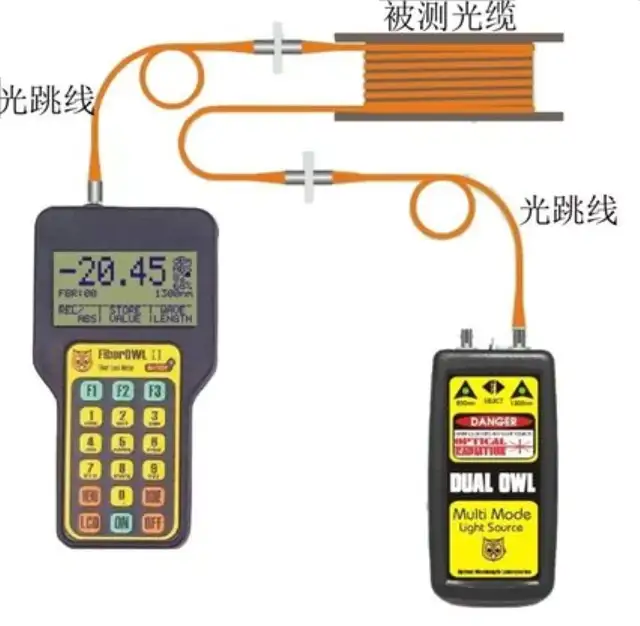

图 3 专业光纤检测仪器测试 2.3、通过观察PROFINET 端口LED指示灯状态

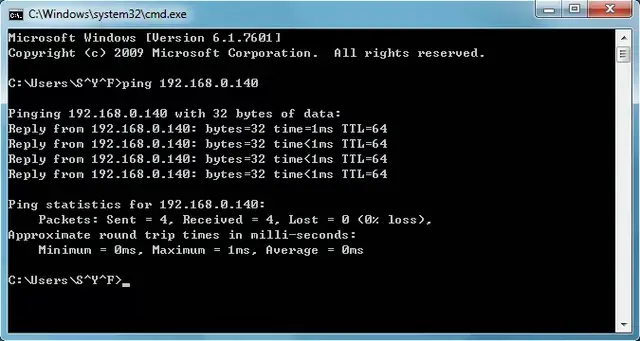

表 3 ET200M PN端口指示灯含义 2.4、如果设备分配了IP地址,可以通过Ping指令测试到设备的网络连接状态

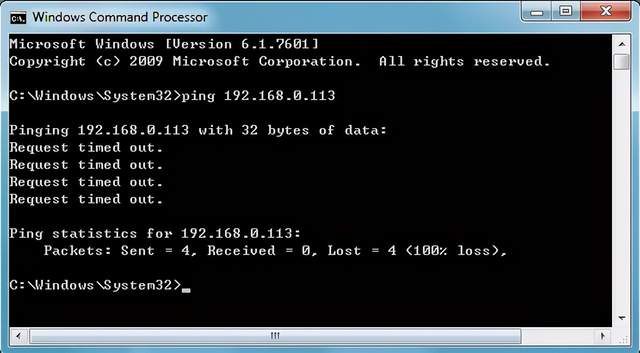

图 5 网络不畅通Ping指令可能结果1

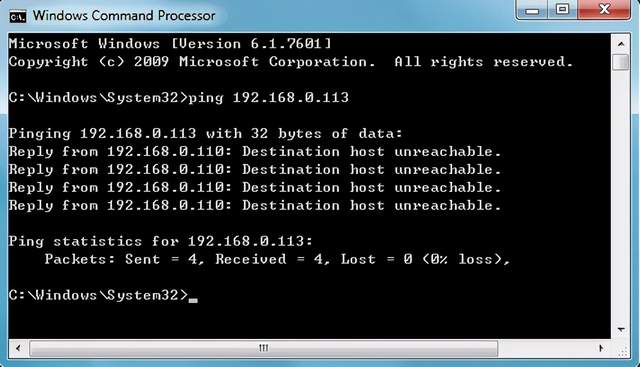

图 6 网络不畅通Ping指令可能结果2 2.5、通过PST工具进行以太网节点扫描

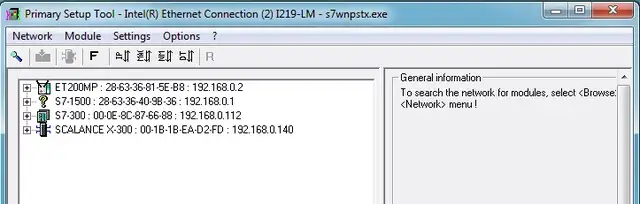

图 7 PST工具扫描以太网节点结果

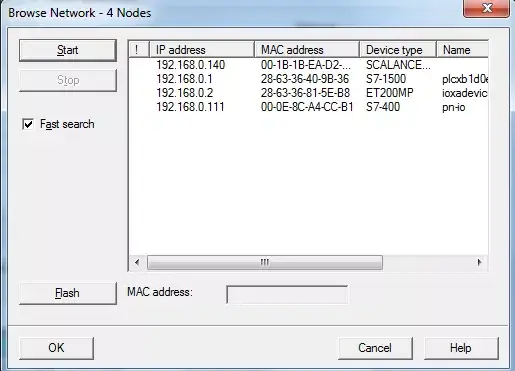

图 8 STEP7编辑以太网节点功能

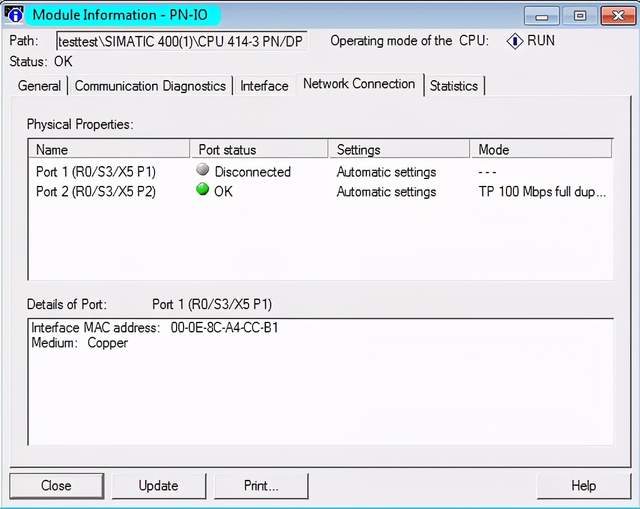

图 9 设备以太网接口连接状态

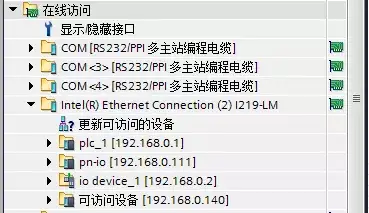

图 10 TIA Step7 可访问设备扫描功能 3.如何排查解决物理连接故障如果发现了物理连接故障,那么如何排查故障点,如何解决链路故障呢?下面就以下常用的几个方面进行介绍。 3.1.检查以太网电缆接头 如果以太网电缆发生物理连接的故障,首先可以检查以太网电缆插头接线是否有问题,包括连接线序是否正确、交叉直连方式是否正确、接线是否牢固可靠等,可以选择重新制作以太网接头,以下是西门子常用的以太网电缆插头的接线方法:

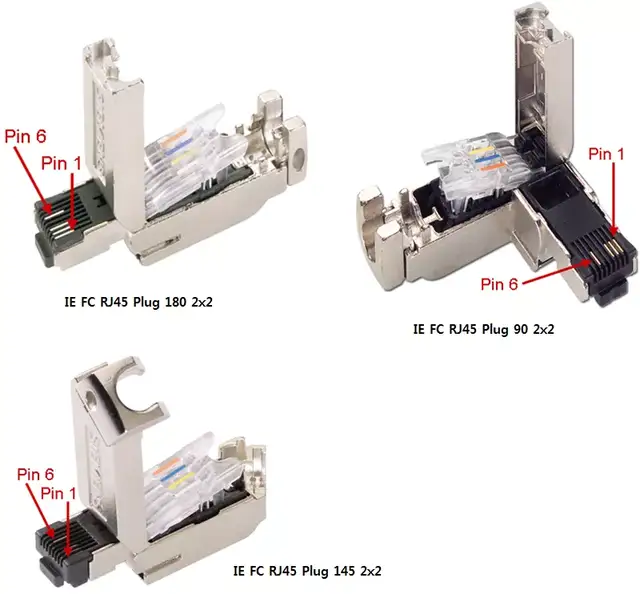

图 11 IE FC RJ45 Plug 2x2插头 下表描述了制作非交叉电缆时 IE FC RJ45 Plug 2x2 的针脚分配和 IE FC 2x2 电缆四种颜色导线之间的对应关系。通过在一个接头上交换发送和接收线对也可以制作交叉电缆。

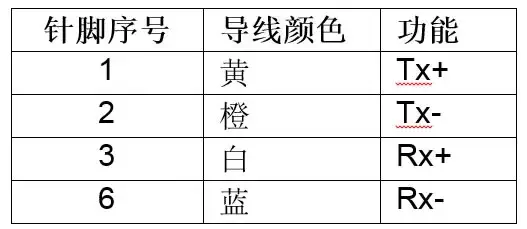

表 4 针脚分配
图 12 IE FC RJ45 Plug 4x2插头
下表描述了制作非交叉电缆时 IE FC RJ45 Plug 4x2 的针脚分配和 IE FC 4x2 电缆8种颜色导线之间的对应关系。通过在一个接口上交换发送和接收线对也可以制作交叉电缆。

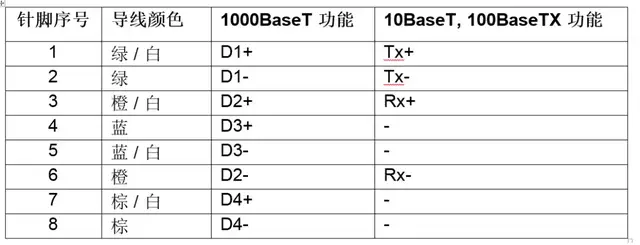

表 5 针脚分配
3.2.检查以太网电缆
如果检查以太网电缆插头接线没有问题,那么需要考虑是否是以太网电缆存在问题,例如电缆长度是否超出PROFINET IO通讯标准要求,检查电缆中间是否有破损断线等,必要时需要检测电缆各个线芯之间是否都完好连通。
3.3 检查以太网光缆
如果以太网光缆发生物理连接的故障,可以检查使用的光缆型号是否匹配、光缆长度是否符合通讯标准要求、光缆是否有破损、弯曲位置是否满足光缆的弯曲半径要求,如果以上均无问题,那么需要检查光纤熔接是否满足要求,接头是否完好,必要时需要考虑重新进行光纤熔接工作。
3.4 更换电缆或光缆
如果无法判断出物理连接链路故障出在哪个点上,那么必要时需要考虑更换以太网电缆或光缆进行测试。
如果不具备相应的检测条件或没有办法排查出物理连接问题,可以联系西门子现场服务部门,由专业人员进行故障排查。
