图解西门子 S7-1200 之订货号

gkket · 发表于 2023-11-2 20:46:40

概述

（一）S7-1200 硬件组成

控制器，带有集成 PROFINET 接口，用于编程设备、HMI 或其它 SIMATIC 控制器之间通信
信号板，可直接插入到控制器
信号模块，用于扩展控制器输入和输出通道
通信模块，用于扩展控制器通信接口
附件，如电源、开关模块、电池板或 SIMATIC 存储卡

（二）S7-1200 的特性

集成的Profinet接口
以宽幅 AC 或 DC 电源形式集成的电源 (85 - 264 V AC 或 24 V DC)
集成数字量输出 24V DC 或继电器
集成 24V DC 数字量输入
集成模拟量输入 0-10V
频率高达 100 kHz 的脉冲序列输出 (PTO)
频率高达 100 kHz 的脉宽调制 (PWM) 输出
频率高达 100 kHz 的高速计数器 (HSC)
通过连接附加通信模块 (如：RS 485 或 RS232) 实现了模块化和可裁剪性
通过信号板直接在 CPU 上扩展模拟量或数字量信号实现了模块化和可裁剪性 (同时保持 CPU 原有空间)
通过信号模块的大量模拟量和数字量输入和输出信号实现模块化和可裁剪性 (CPU 1211C 除外)
可选的存储器 (SIMATIC 存储卡)
PLCopen 运动控制，用于简单的运动控制
带自整定功能的 PID 控制器
集成实时时钟
密码保护
时间中断
硬件中断
库功能
在线 / 离线诊断
所有模块上的端子都可拆卸

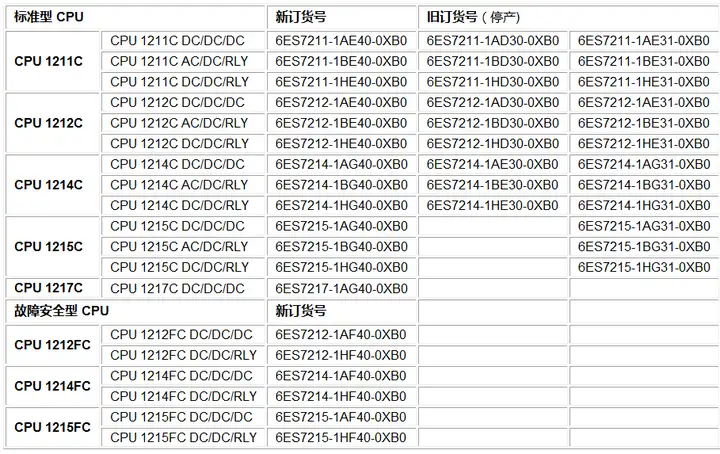

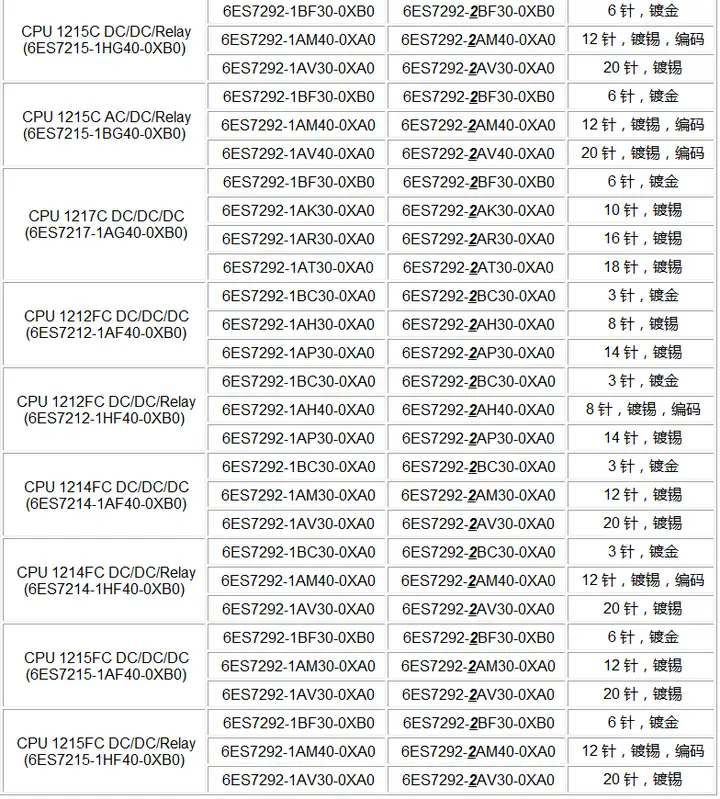

一、CPU 订货号

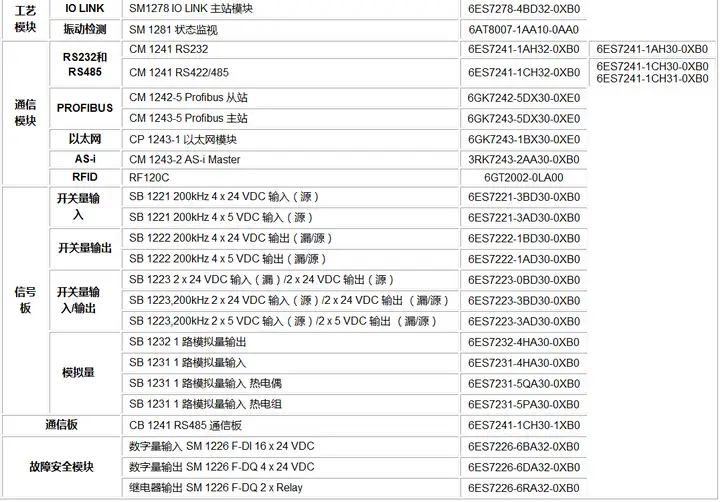

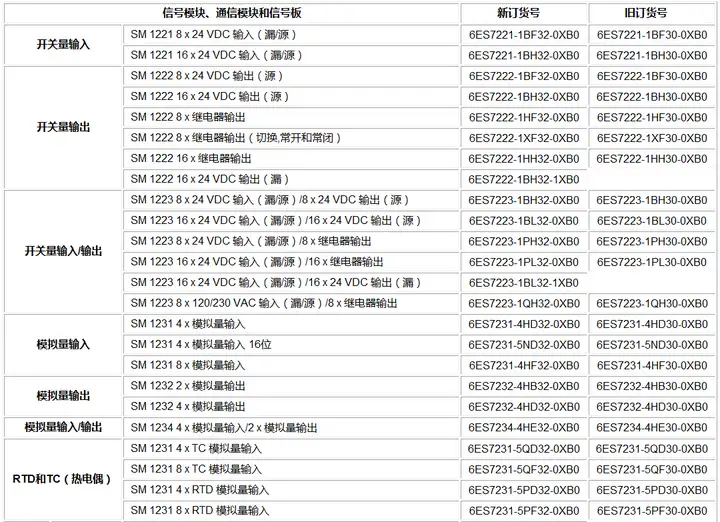

二、信号、通讯模块和信号板订货号

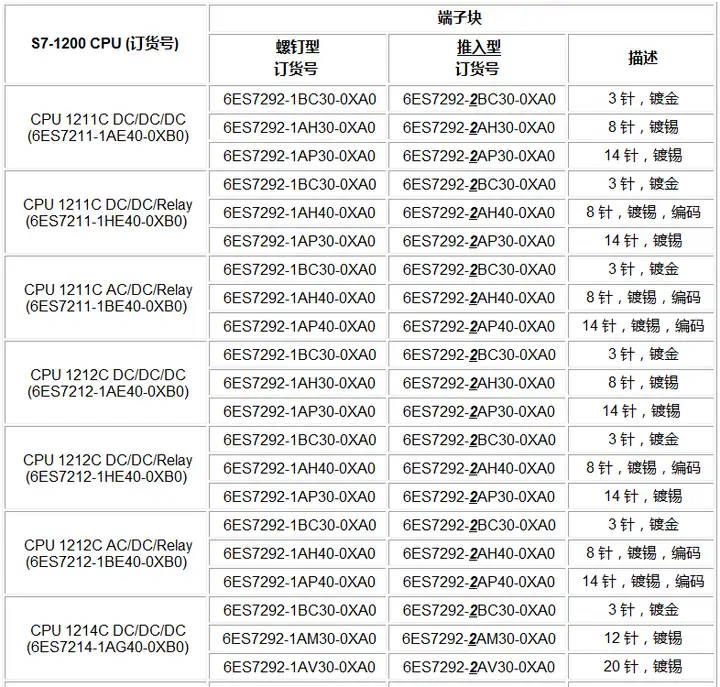

三、软件、存储卡、电池板和其它附件订货号

编程软件	订货号
STEP 7 Basic V17	6ES7822-0AA07-0YA5
STEP 7 Professional V17	6ES7822-1AA07-0YA5

运行系统许可证	订货号
SIMATIC OPC UA S7-1200 Basic DVD	6ES7823-0BA00-2BA0

存储卡、电池板和其它硬件	订货号
存储卡	SIMATIC MC 4 MB	6ES7954-8LC03-0AA0
SIMATIC MC 12 MB	6ES7954-8LE03-0AA0
SIMATIC MC 24 MB	6ES7954-8LF03-0AA0
SIMATIC MC 256 MB	6ES7954-8LL03-0AA0
SIMATIC MC 2G	6ES7954-8LP03-0AA0
SIMATIC MC 32G	6ES7954-8LT03-0AA0
电池板	BB 1297 电池板	6ES7297-0AX30-0XA0（CPU V3.0后支持）
其它硬件	PM 1207 电源	6EP1332-1SH71
CSM 1277 以太网交换机 - 4 端口	6GK7277-1AA10-0AA0
仿真器（1211C/1212C）	6ES7274-1XF30-0XA0
仿真器（1214C/1215C）	6ES7274-1XH30-0XA0
仿真器（1217C）	6ES7274-1XK30-0XA0
仿真器（电位器，用于AI）	6ES7274-1XA30-0XA0
I/O 扩展电缆，2 m	6ES7290-6AA30-0XA0

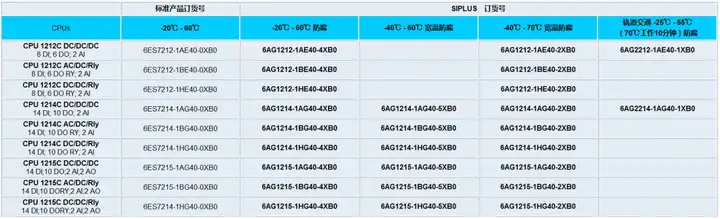

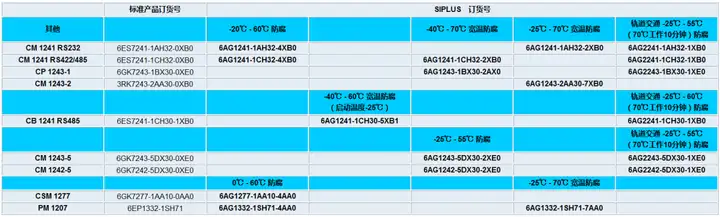

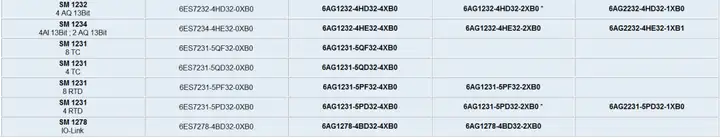

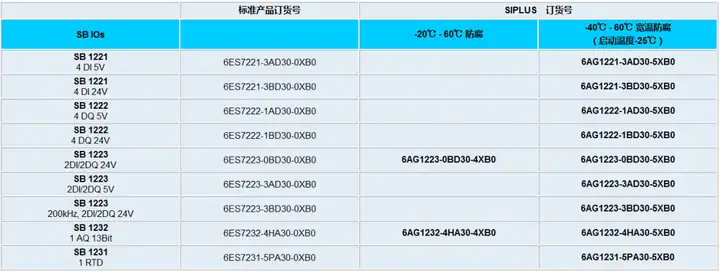

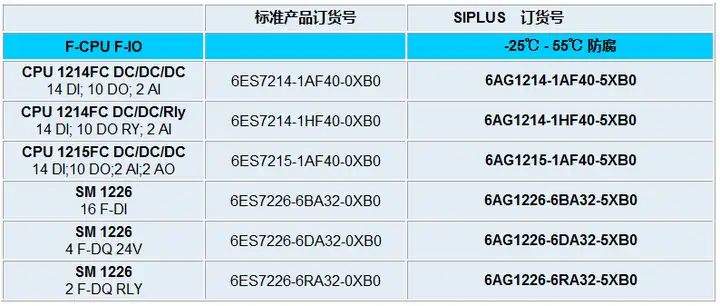

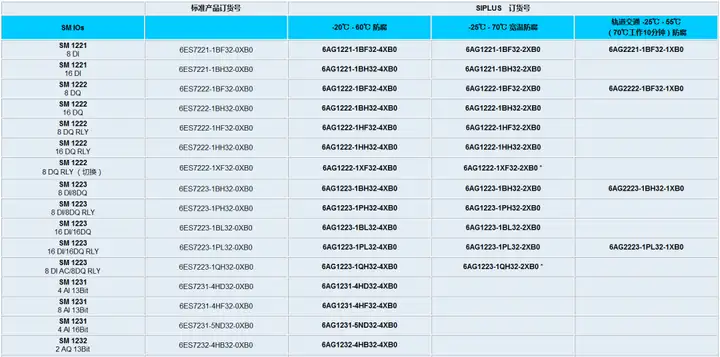

四、S7-1200 SIPLUS extreme订货号

SIPLUS S7-1200 系列中使用于恶劣环境中的精制产品，现已供货。所有版本的产品都提供有扩展温度范围(4XB0除外）和抗介质环境 (如腐蚀性的工业气体、潮湿、盐碱等) 的保护。SIPLUS S7-1200 可用于高度为 -1000 至 +5000 米的各种应用。工作压强在高压 1.140 hPa 与低压 540 hPa 之间。SIPLUS extreme 产品系列是在 I IA/DT 标准产品的基础上提供了各种精准组件。基于工业自动化平台 SIPLUS 产品提供了三个版本的产品，除此以外，使用和标准CPU完全一致。
