电气控制中交流接触器发出吱吱声怎么办？

198366809

在电气控制中，交流接触器是常用的电气元件之一，也常是引起多种电气故障的源头所在。
        交流接触器时间用长了，特别在粉尘多的恶劣环境下。有时会出现在吸合保持后，发出吱吱或嘚嘚声，究其原因分析如下。
        一、吸合保持后发出吱吱声

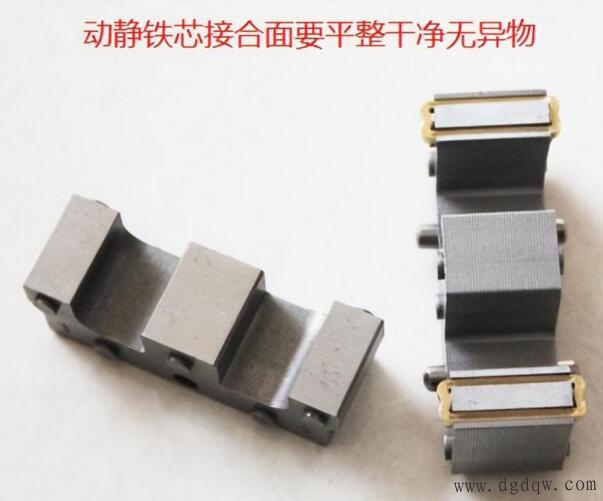

动静铁芯接合面图

        完好的交流接触器在得电吸合时，是没有声音的，当在吸合时，发出吱吱声，原因是动铁芯和静铁芯表面有污垢或；复位动铁芯的压簧受力不均匀；动铁芯移动通道不畅等。造成动铁芯静铁芯接触表面不切合，有间隙，使磁路回路的磁阻增加，降低了磁吸力，为克服此种现象，线圏中电流就会增大，来阻止磁吸力下降，不断纠正。而发出的吱吱声，正是电流声与复位压簧颤振的共振发出的，动铁芯与静铁芯缝隙越大，吱吱声越大。后果会造成
        a，交流接触器线圈烧坏

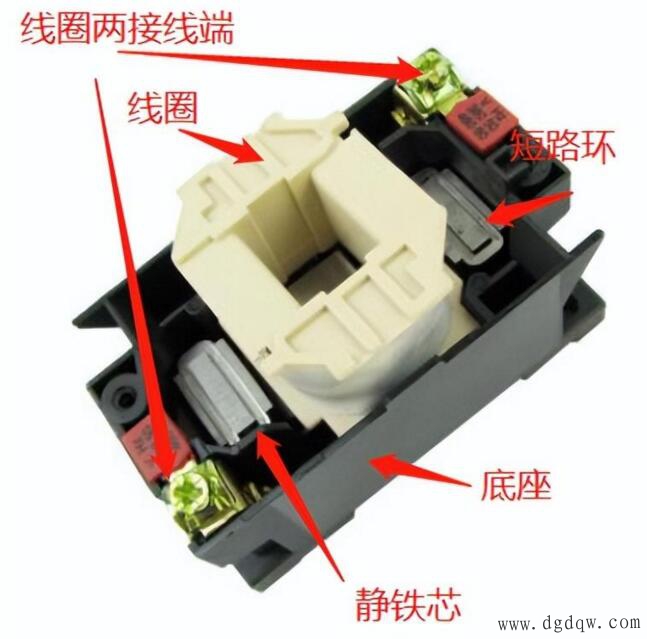

交流接触器线圈底座

        b，主副触头会接触不良，特别是主触头的负载较大，易产生电弧，烧坏主触点，或不均匀粘连；或缺相，都会造成三相负载缺相运行。甚至三相负载（如电机）烧坏。而辅助触点如用于其它支路上时，会影响到该支路的正常运行。因此，一旦交流接触器发出吱吱声，应立即处理。
        二、吸合时发出嘚嘚声
        当交流接触器吸合时，发出每秒100次的嘚嘚声，这是交流接触器的静（动）铁芯的短路环开路造成的。

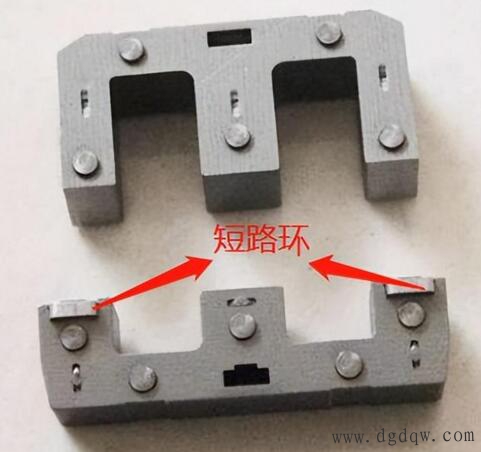

铁芯实物图

        50Hz的交流电在一秒内有100次过零，过零时，动铁芯与静铁芯形成的闭合磁路产生的磁力也会过零。而短路环（加装在静或动铁芯上）的作用是交流电过零时，产生反电势，此反电势在短路环中产生电流，该电流产生磁场，维持住动静铁芯吸合在一起。
        一旦短路环开路，维持功能失去，过零时动铁芯在复位压簧作用下释放，过零后，动静铁芯又切合在一起，不断重复，发出每秒100次嘚嘚声，此声是动静铁芯吸合时的撞击声形成的。
        后果会造成所带三相负载处于不断启动和停止切换状态，易损坏负载。而辅助触点造成的后果同上。
        因此，一旦交流接触器发出吱吱声，应立即处理。
        遇之情况时，更换交流接触器，或用铜丝做成短路环临时代用一下。

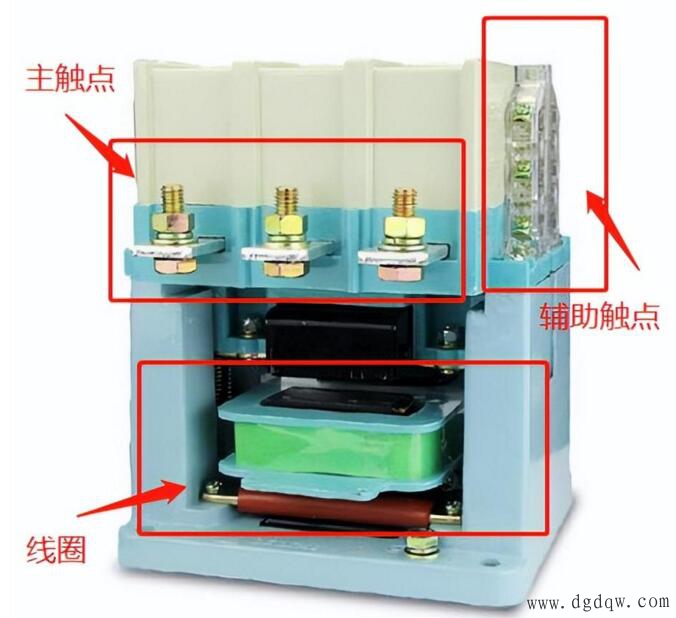

交流接触器主要部分
