在工业[color=rgb(68, 68, 68) !important]自动化和[color=rgb(68, 68, 68) !important]电气控制系统中，[color=rgb(68, 68, 68) !important]接触器是一种重要的开关设备，用于控制电路的通断。然而，接触器线圈在通电和断开时会因为电感效应产生自感高电压，这些高电压可能对系统中的半导体[color=rgb(68, 68, 68) !important]电子器件造成损害。为了保护这些敏感设备，工程师们常常采用各种浪涌抑制器来消除这些潜在的威胁。
接触器线圈的工作原理

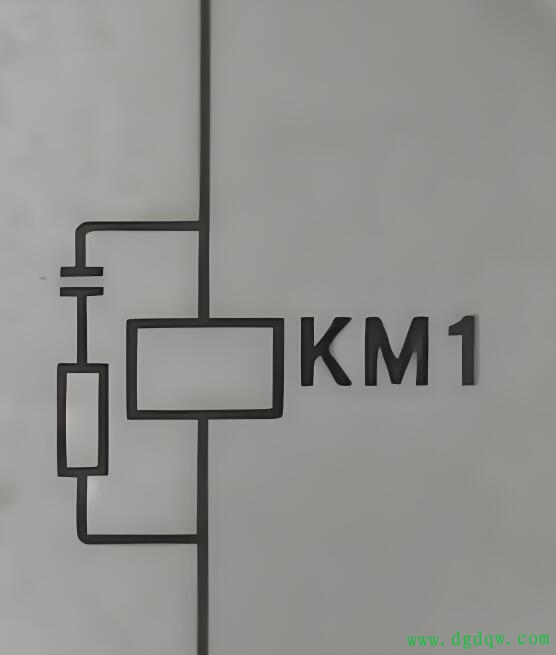

接触器线圈，如KM所示，本质上是一个电感线圈。当线圈中的电流发生变化时，根据法拉第电磁感应定律，线圈会产生一个自感电动势，这个电动势会阻碍电流的变化。因此，在接触器线圈通电或断开的瞬间，线圈两端会产生一个自感高电压。
浪涌抑制器的作用
浪涌抑制器，特别是RC阻容式浪涌抑制器，是一种用于消除这种自感高电压的保护装置。它跨接于接触器线圈的两端，当接触器通断电时，线圈产生的自感高电压会被浪涌抑制器吸收或消耗，从而保护系统中的半导体电子器件免受高电压的浪涌冲击。
RC阻容式浪涌抑制器的工作原理
RC阻容式浪涌抑制器由电阻R和[color=rgb(68, 68, 68) !important]电容C组成。当接触器线圈产生自感高电压时，电容C会首先吸收这些电压，并通过电阻R逐渐释放。由于电容C的容量和电阻R的阻值都是经过精心选择的，因此可以确保在接触器通断电的瞬间，线圈两端的电压始终处在一个安全的范围内。
浪涌抑制器的类型与应用
浪涌抑制器有很多种类型，除了RC阻容式外，还有直流反向[color=rgb(68, 68, 68) !important]二极管、压敏电阻等其他类型。每种类型的浪涌抑制器都有其特定的应用场景和优点。例如，直流反向二极管主要用于直流电路中，而压敏电阻则可以在电压超过一定阈值时迅速导通，将多余的电压引入地线。
在交流电路中，RC阻容式浪涌抑制器是最常用的类型之一。它不仅可以有效地消除接触器线圈产生的自感高电压，还可以防止由于雷电、电网波动等原因引起的瞬间高电压对设备的损害。
总结
接触器线圈在通电和断开时会产生自感高电压，这些高电压可能对系统中的半导体电子器件造成损害。为了保护这些敏感设备，工程师们常常采用各种浪涌抑制器来消除这些潜在的威胁。RC阻容式浪涌抑制器是其中一种常用的类型，它通过电阻和电容的组合来消除接触器线圈产生的自感高电压，保护设备中的半导体电子器件不受高电压的浪涌冲击
|
|
