搞电不能不懂的电缆颜色定义规范，收藏吧！

gk-auto

1、 黑色

装置和设备的内部布线。

2 、棕色

直流电路的正极。

3 、红色

三相电路和C相；

半导体三极管的集电极；

半导体二极管、整流二极管或可控硅管的阴极。

点击免费下载海量工程资料

4、黄色

三相电路的A相；

半导体三极管的基极；

可控硅管和双向可控硅管的控制极。

5、绿色

三相电路的B相。

6、蓝色

直流电路的负极；

半导体三极管的发射极；

半导体二极管、整流二极管或可控硅管的阳极。

7、淡蓝色

三相电路的零线或中性线；

直流电路的接地中线。

8、白色

双向可控硅管的主电极；

无指定用色的半导体电路。

9、黄和绿双色（每种色宽约15~100毫米交替贴接）

安全用的接地线。

10 、红、黑色并行

用双芯导线或双根绞线连接的交流电路。

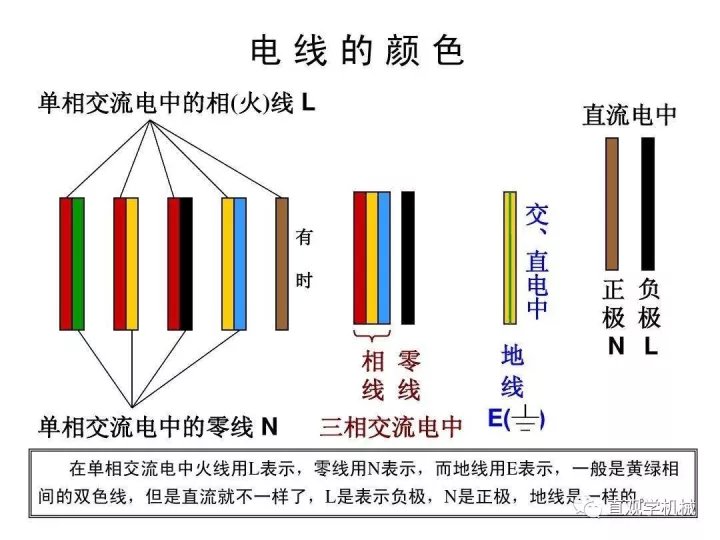

依电路选择导线颜色时

1、交流三相电路的

A相：黄色；

B相：绿色；

C相：红色；

零线或中性线：淡蓝色；

安全用的接地线：黄和绿双色。

2、用双芯导线或双根绞线连接的交流电路：

红黑色并行。

3、直流电路：

正极：棕色；

负极：蓝色；

接地中线：淡蓝色。

4、半导体电路的半导体三极管的集电极：红色；基极： 黄色；发射极：蓝色。

半导体二极管和整流二极管的阳极：蓝色；

阴极：红色。

可控硅管的阳极：蓝色；

控制极：黄色；

阴极：红色。

双向可控硅管的控制极：黄色；

主电极：白色。

5、整个装置及设备的内部布线一般推荐：黑色；半导体电路：白色；有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。

6、具体标色时，在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。
