如何采用PLC梯形图实现单键启动程序

198366809

“PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。”

目前市场上的PLC机型很多，但其基本结构、原理相同，基本功能、指令系统、编程方法类似。因此，选择了当今最具特色和符合IEC标准的西门子S7-300/400作为背景机型论述。

在实际工作中，经常遇到这样一种题目：“用一个按钮控制电动机的启停，即第一下按按钮，电机运转，第二次按按钮，电机停止运转。”浏览了近几年各地的PLC技能比赛也多次涉及到类似问题。下面就以S7-300PLC为例，介绍七种“单键控制电机启停”PLC编程实例。

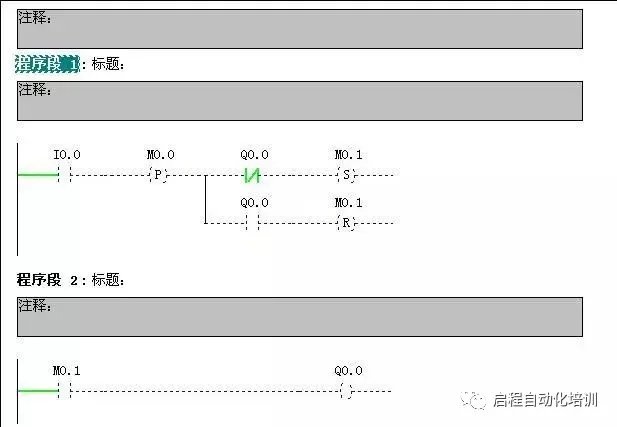

一、用SR触发器实现

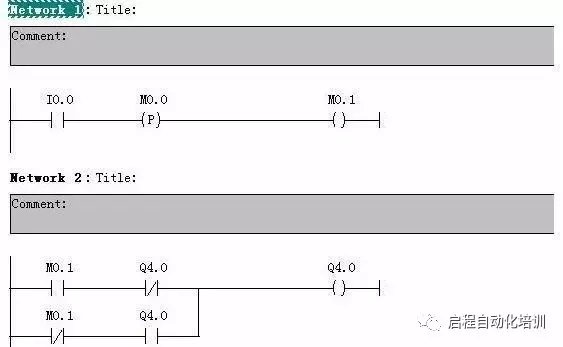

二、用逻辑判断实现

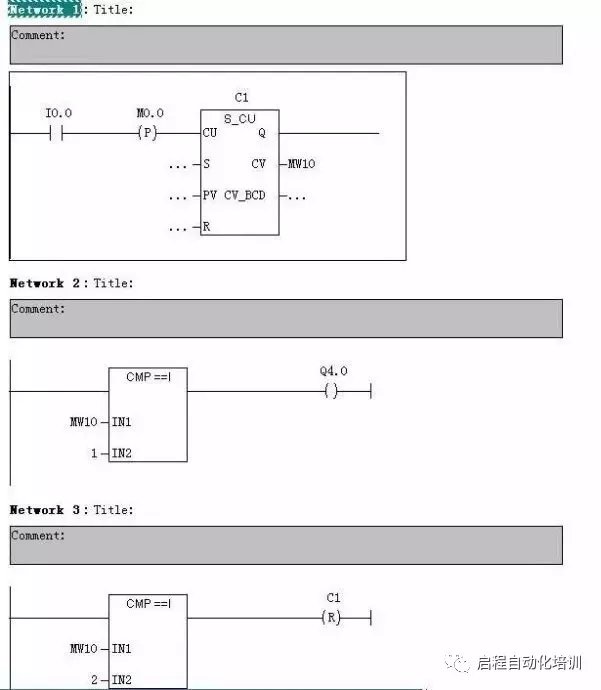

三、用计数器实现

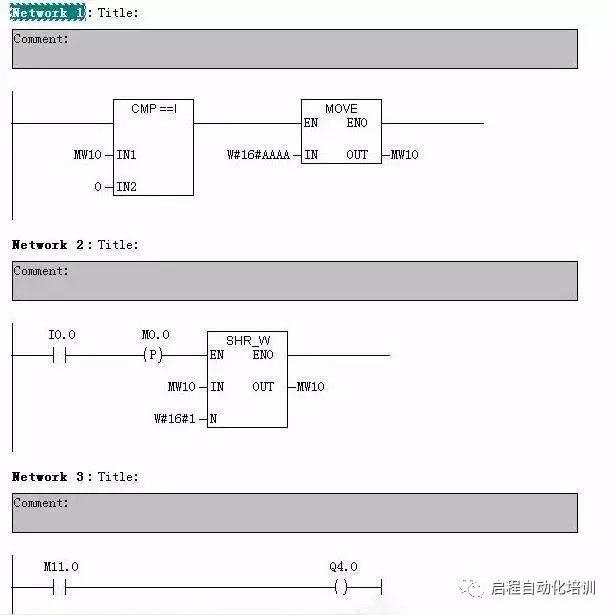

四、用字右移指令实现

五、用异或指令实现

六、用累加器指令实现

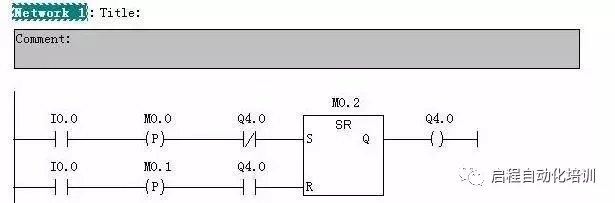

七  用S和R指令实现

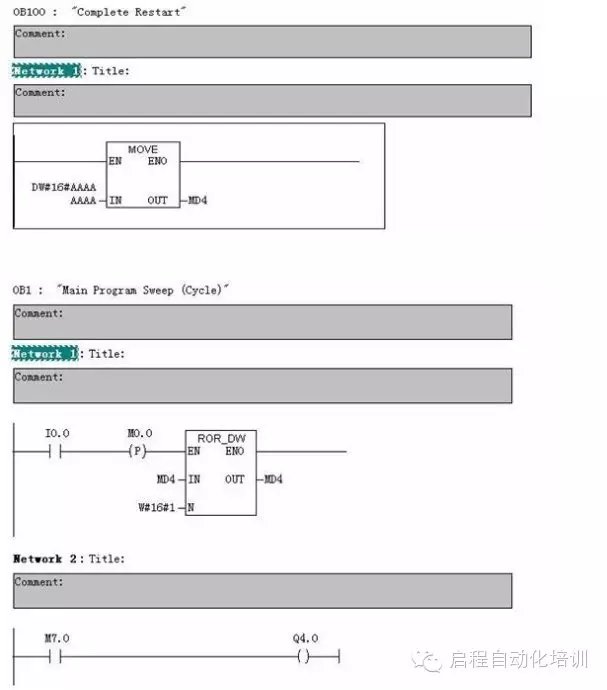

八、用双字循环右移指令实现
