一、热量产生的原因
1. 功率损耗
导通损耗：当变频器中的功率半导体器件（如IGBT、MOSFET）导通时，会有一定的电压降，电流通过时就会产生功率损耗，这部分损耗以热量的形式散发出来。
开关损耗：在功率器件的开关过程中，由于电压和电流的快速变化，会产生一定的能量损耗。高频开关操作会显著增加这部分损耗。
2. 负载电流
变频器驱动的电机负载电流越大，变频器内部的功率器件和相关电路中的电流也越大，从而导致更多的热量产生。
二、热对变频器的影响
1. 性能下降
高温会导致电子元件的性能参数发生变化，例如电阻值增大、电容值减小等，这可能会影响变频器的控制精度和输出性能。
2. 寿命缩短
长时间处于高温环境下，电子元件的老化速度会加快，尤其是电解电容等对温度敏感的元件，会导致变频器的整体使用寿命缩短。
3. 故障风险增加
过热可能会引发变频器的保护机制动作，如过温保护会导致变频器停机。如果保护机制失效，过热还可能导致功率器件损坏，甚至引发火灾等严重事故。
三、热管理措施
1. 散热片
变频器内部通常会安装散热片，尤其是在功率器件上。散热片通过增加散热面积，将热量传导到空气中，从而降低器件的温度。
2. 风扇冷却
许多变频器配备有风扇，通过强制风冷来加速热量的散发。风扇将外部冷空气引入变频器内部，带走热量后排出。
3. 热交换器
对于大功率变频器或在恶劣环境下使用的变频器，可能会采用热交换器进行冷却。热交换器通过液体循环带走热量，具有更高的冷却效率。
4. 温度传感器和保护电路
变频器内部通常安装有温度传感器，实时监测关键部位的温度。当温度超过设定阈值时，保护电路会采取相应的措施，如降低输出功率、报警或直接停机。
四、热状态监测与维护
1. 温度监测

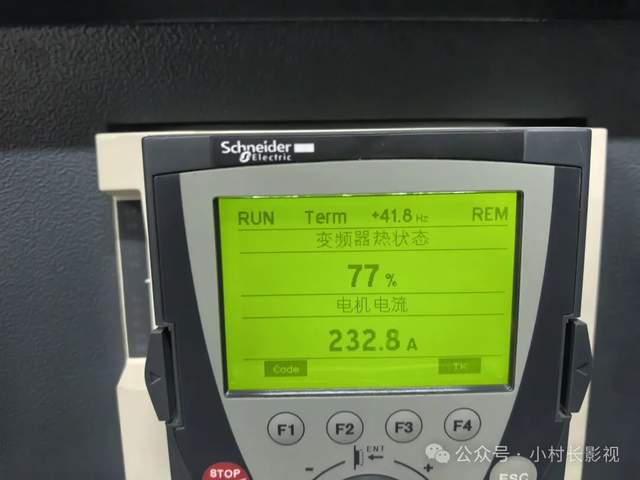

通过变频器内置的温度传感器或外部安装的温度监测设备，可以实时监控变频器的热状态。操作人员可以根据温度数据及时采取措施。
2. 定期维护
定期检查变频器的散热系统，包括清理散热片和风扇上的灰尘、检查风扇的运行状况等，确保散热系统的正常工作。
3. 环境控制
尽量将变频器安装在温度适宜、通风良好的环境中，避免在高温、潮湿或灰尘较多的环境中使用。
了解和控制变频器的热状态对于确保其稳定、可靠运行至关重要。通过合理的热管理措施和定期维护，可以有效延长变频器的使用寿命，提高系统的整体性能。
常用的变频器散热方式主要有以下几种：
一、自然冷却
1. 散热片 原理：利用散热片增大散热面积，通过自然对流和辐射将热量散发到周围空气中。 应用：适用于小功率变频器，通常在功率较低且环境温度不高的情况下使用。 优点：结构简单、成本低、无噪音、无需额外的散热设备。 缺点：散热效率相对较低，对于大功率变频器可能无法满足散热需求。
二、强制风冷
1. 风扇冷却 原理：在变频器内部安装风扇，通过风扇强制空气流动，加速热量的散发。 应用：广泛应用于中小功率变频器，是最常见的散热方式之一。 优点：散热效率比自然冷却高，成本适中，能够满足一定功率范围内的散热需求。 缺点：风扇有一定的使用寿命，可能产生噪音，且需要定期清理灰尘，否则会影响散热效果。
三、液体冷却
1. 水冷 原理：通过循环的冷却水带走变频器产生的热量。水冷系统通常包括水泵、散热器、水管和冷却液。 应用：适用于大功率变频器，特别是在工业环境中对散热要求较高的场合。 优点：散热效率高，能够处理大功率变频器产生的大量热量。 缺点：系统复杂，成本高，需要定期维护冷却液和水管，存在漏水风险。 2. 油冷 原理：使用油作为冷却介质，通过油循环带走热量。油冷系统可以采用自然循环或强制循环。 应用：在一些特殊环境或对绝缘性能有要求的场合使用。 优点：具有良好的绝缘性能和散热效率，能够保护内部电路。 缺点：成本较高，需要定期更换油液，且油液泄漏可能会造成污染。
四、热管冷却
1. 热管散热器 原理：利用热管内的相变传热原理，将热量从高温端快速传递到低温端，再通过散热片或其他方式将热量散发出去。 应用：适用于对散热效率和空间有限制的场合。 优点：散热效率高，能够在较小的空间内实现高效散热，且热管的使用寿命长。 缺点：成本较高，热管的制造和安装工艺要求较高。
这些散热方式各有优缺点，在实际应用中需要根据变频器的功率、使用环境、成本和维护要求等因素综合选择。
|
