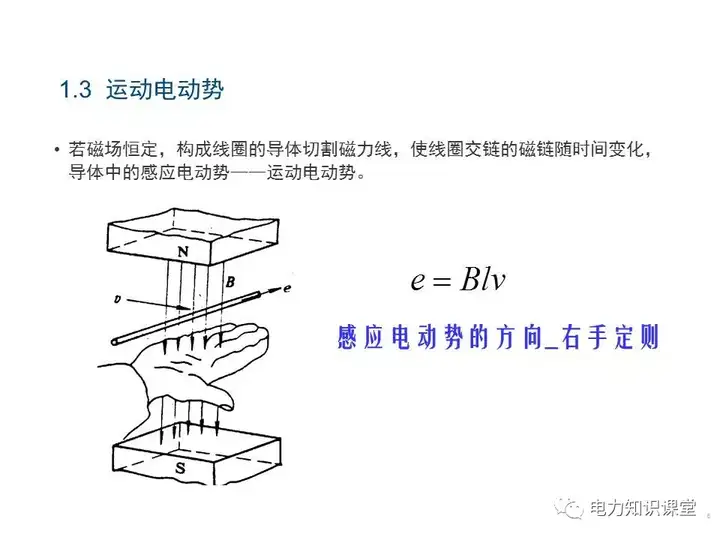

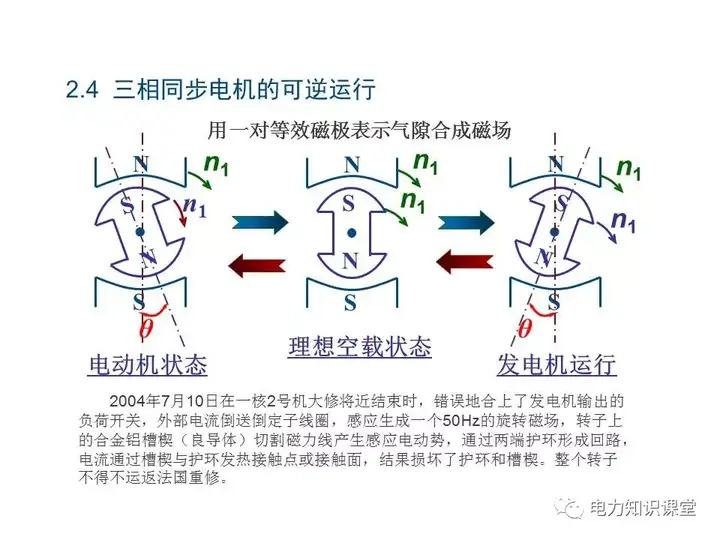

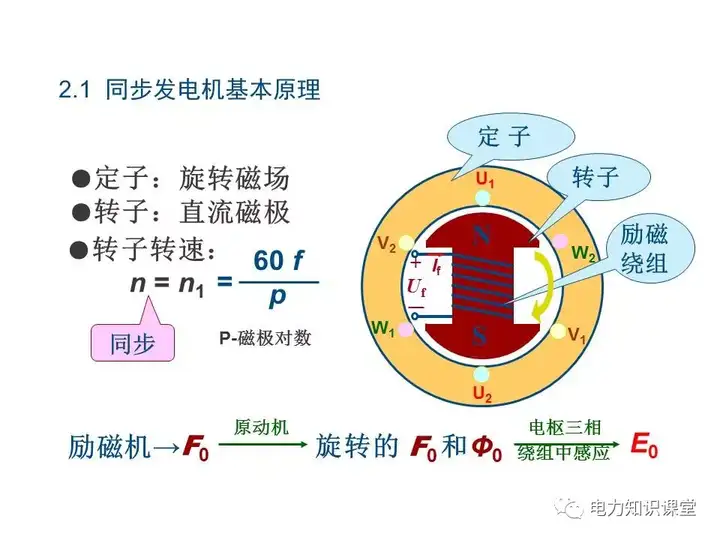

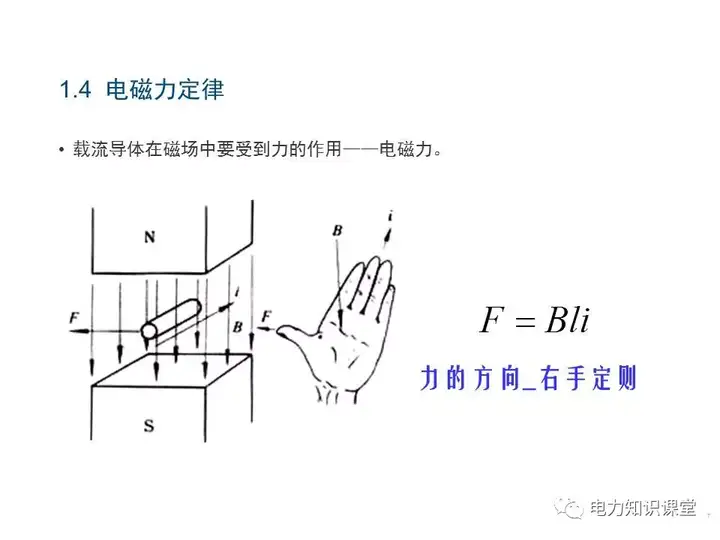

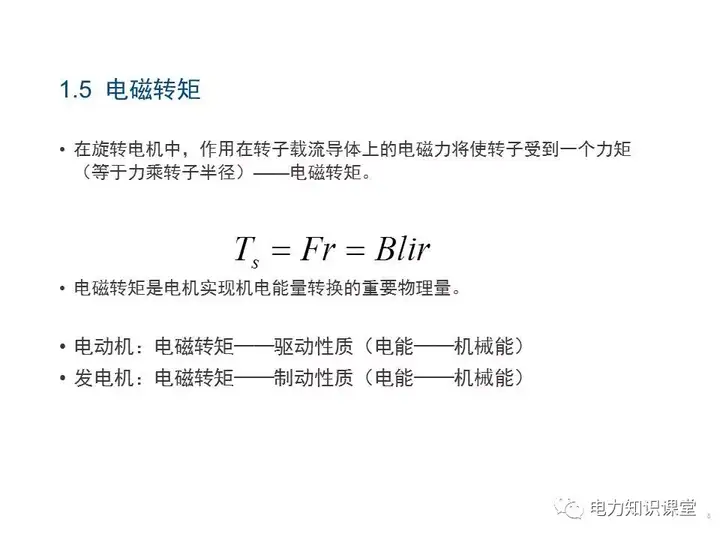

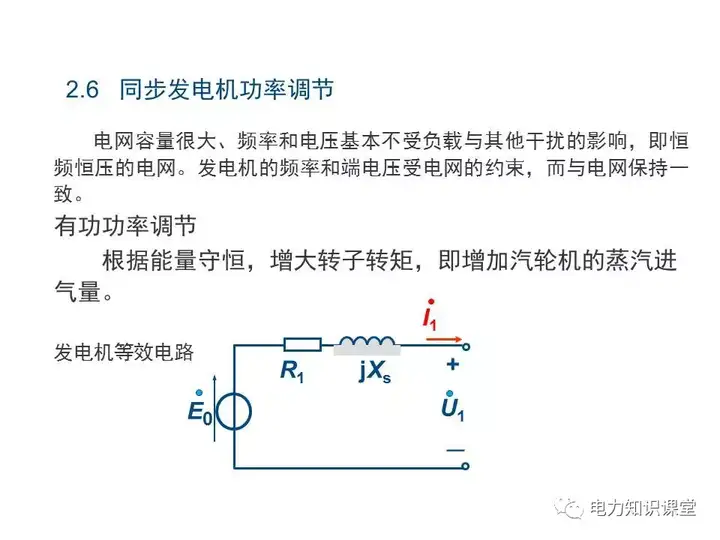

4.1  发电机安装交接试验

中华人民共和国国家标准GBGB 50150－2006 <<电气装置安装工程电气设备交接试验标准>>

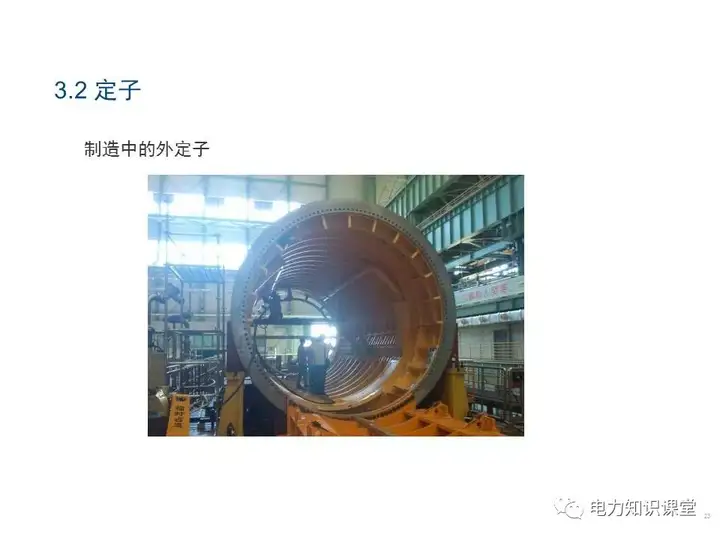

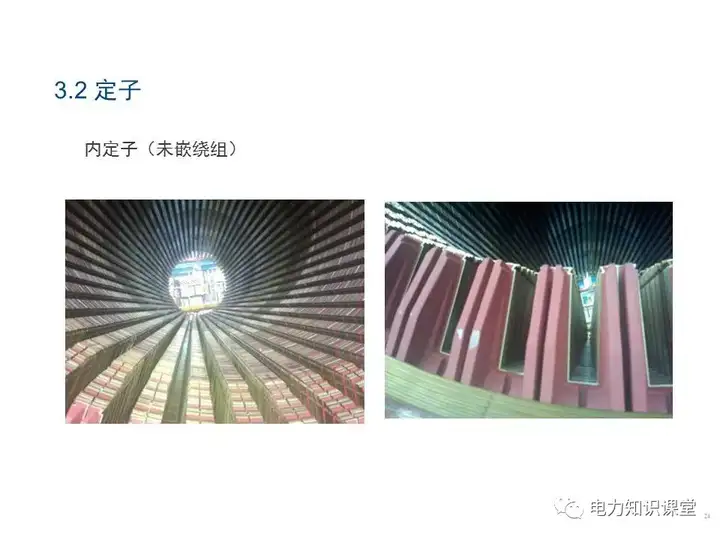

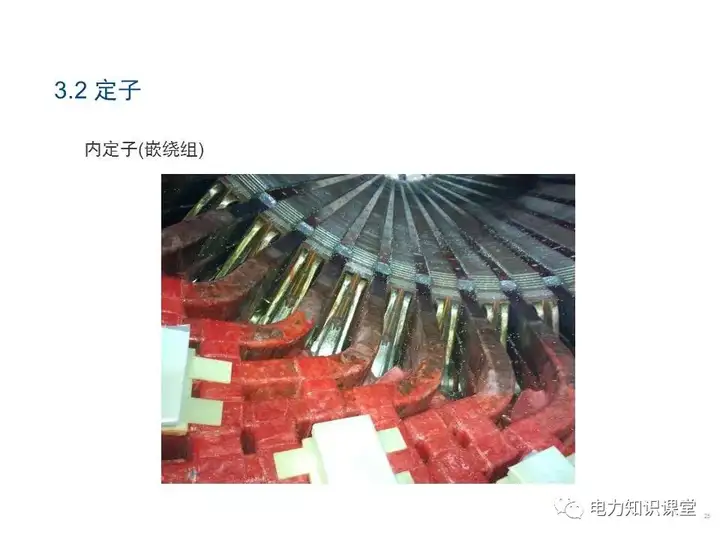

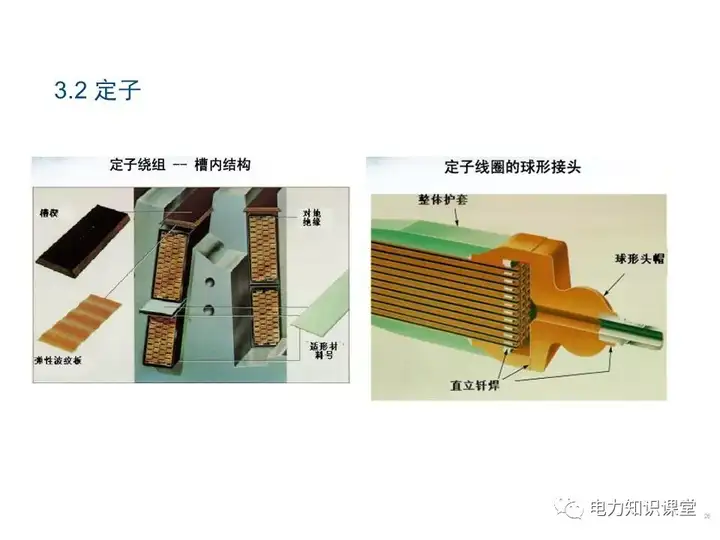

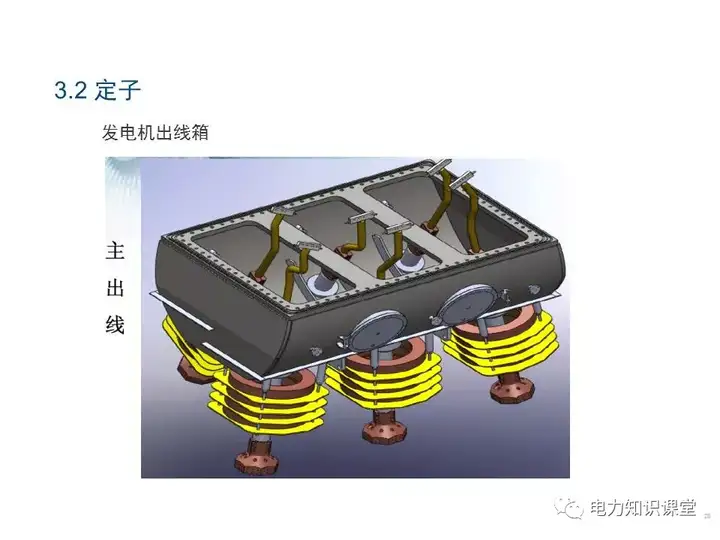

1 定子绕组的绝缘电阻和吸收比或极化指数；

2 定子绕组的直流电阻；

3 定子绕组直流耐压试验和泄漏电流

4 定子绕组交流耐压试验；

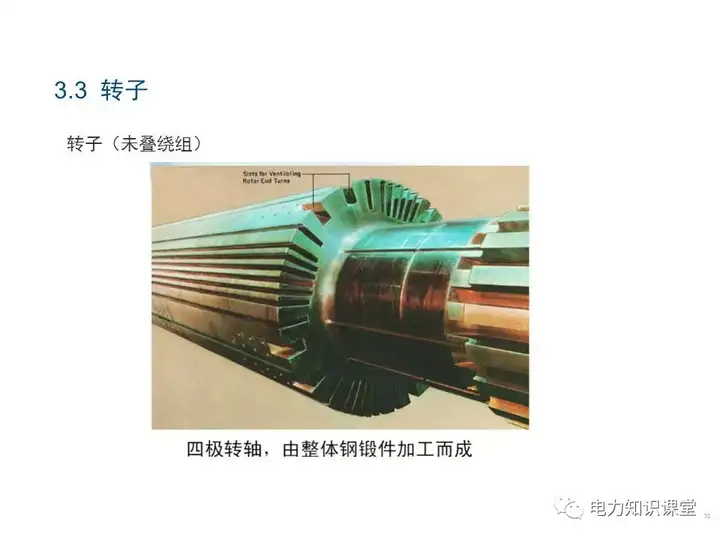

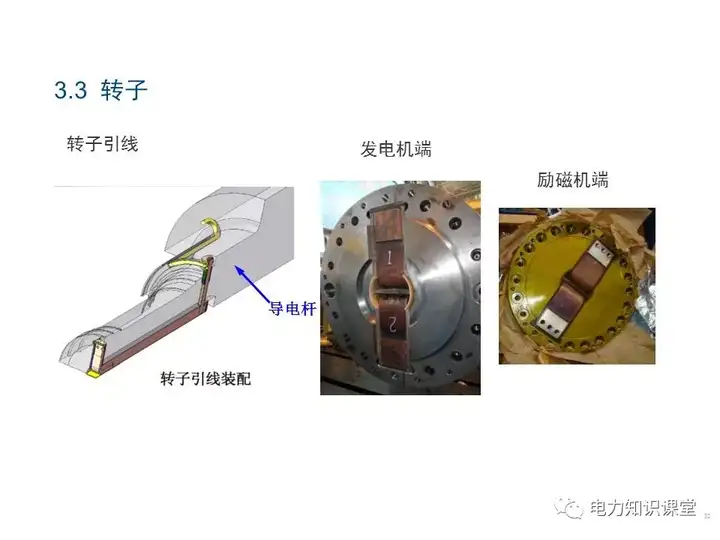

5 转子绕组的绝缘电阻；

6 转子绕组的直流电阻；

7 转子绕组交流耐压试验；

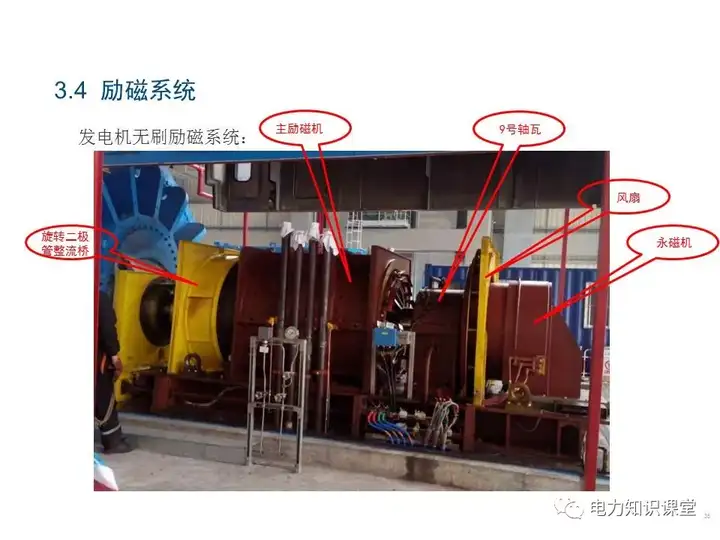

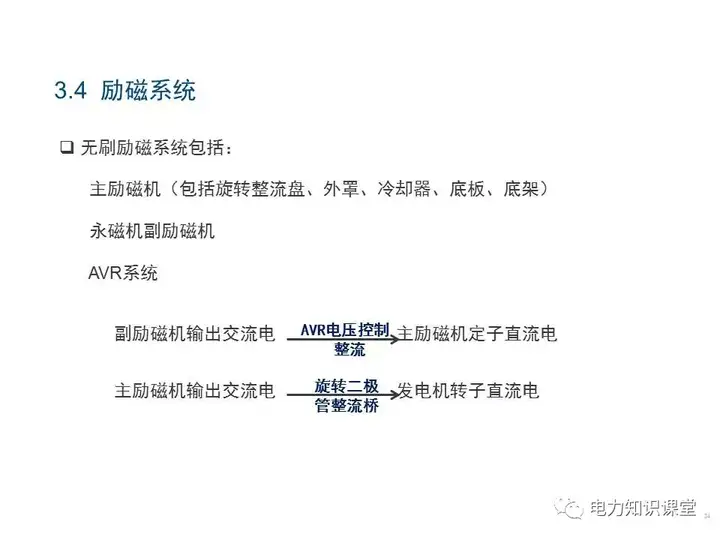

8 发电机或励磁机的励磁回路连同所连接设备的绝缘电阻，不包括发电机转子和励磁机电枢；

9 发电机或励磁机的励磁回路连同所连接设备的交流耐压试验，不包括发电机转子和励磁机电枢；

10  发电机、励磁机的绝缘轴承和转子进水支座的绝缘电阻；

11 埋入式测温计的检查；

12 灭磁电阻器、自同步电阻器的直流电阻；

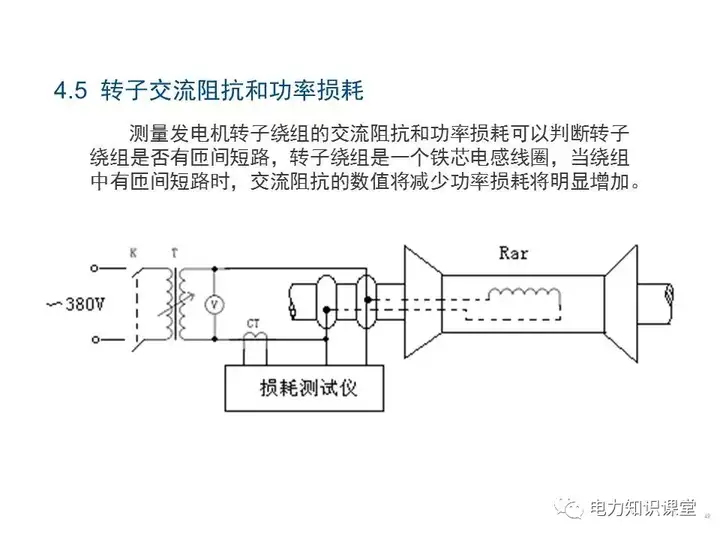

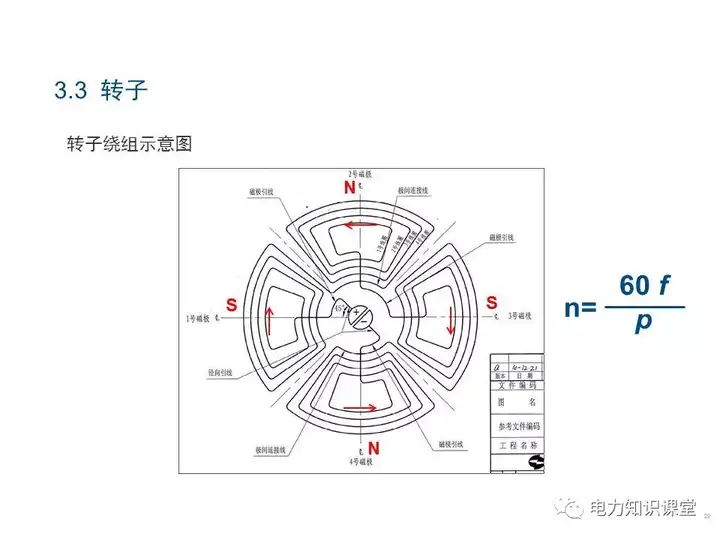

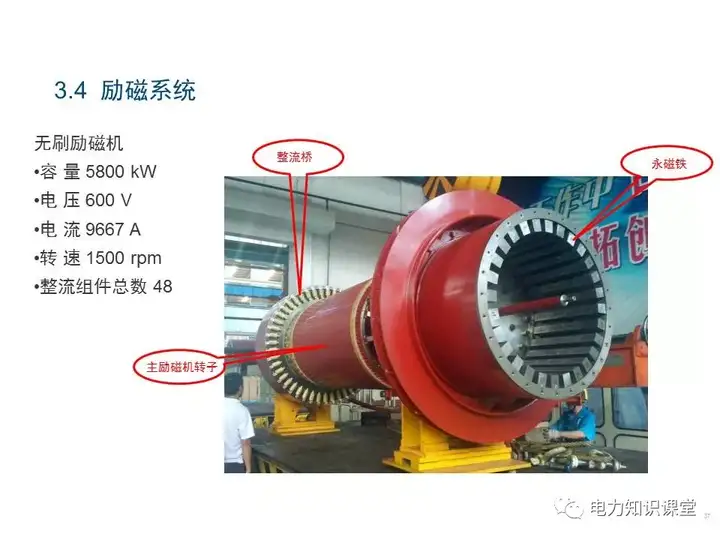

13 转子绕组的交流阻抗和功率损耗（无刷励磁机组，无测量条件时，可以不测量）；

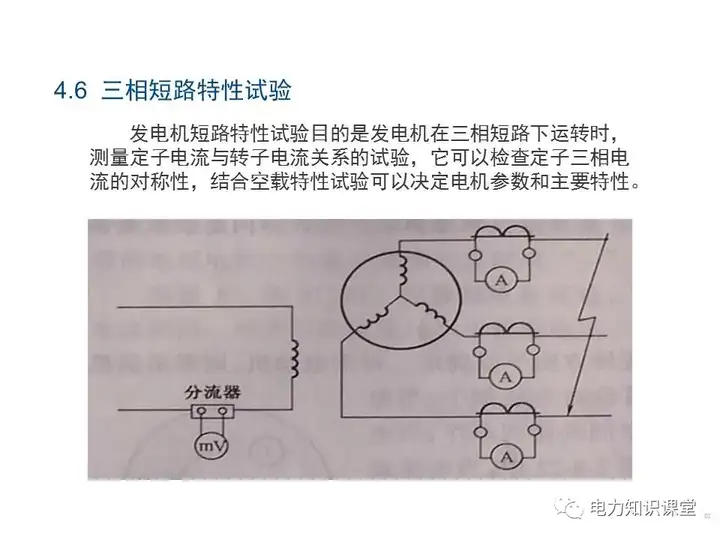

14  测录三相短路特性曲线；

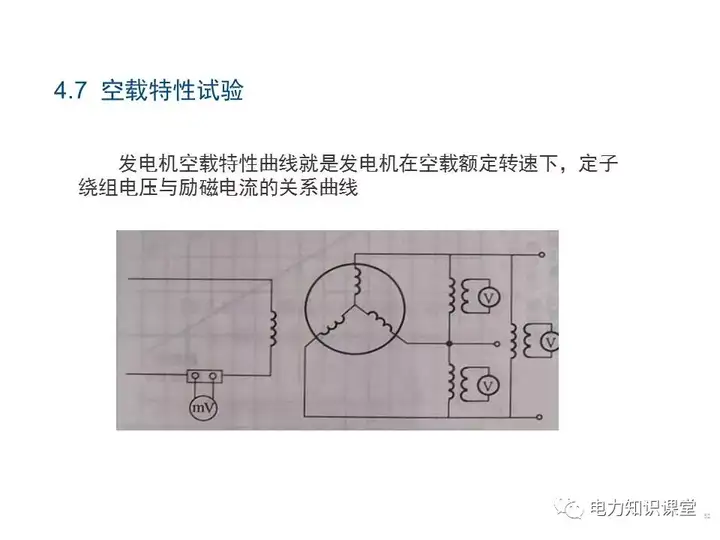

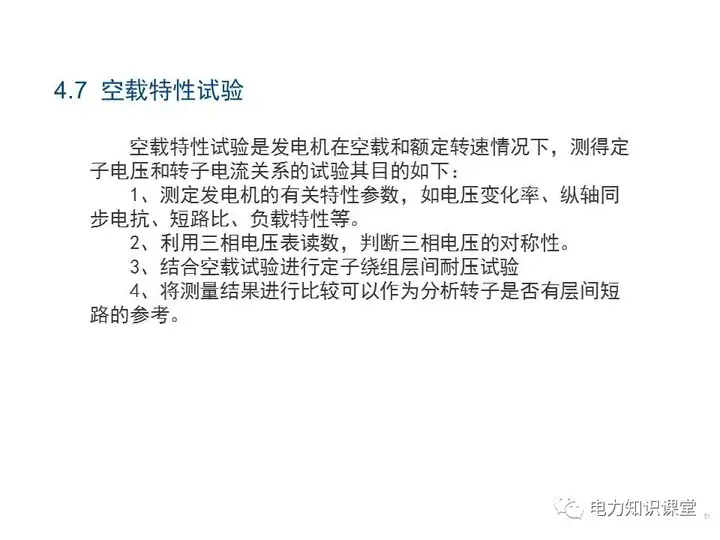

15  测录空载特性曲线；

16  测量发电机定子开路时的灭磁时间常数和转子过电压倍数；

17  测量发电机自动灭磁装置分闸后的定子残压；

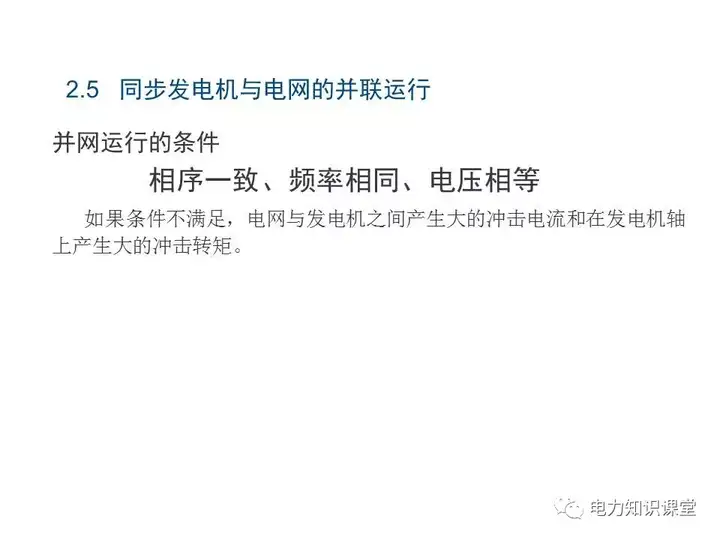

18  测量相序；

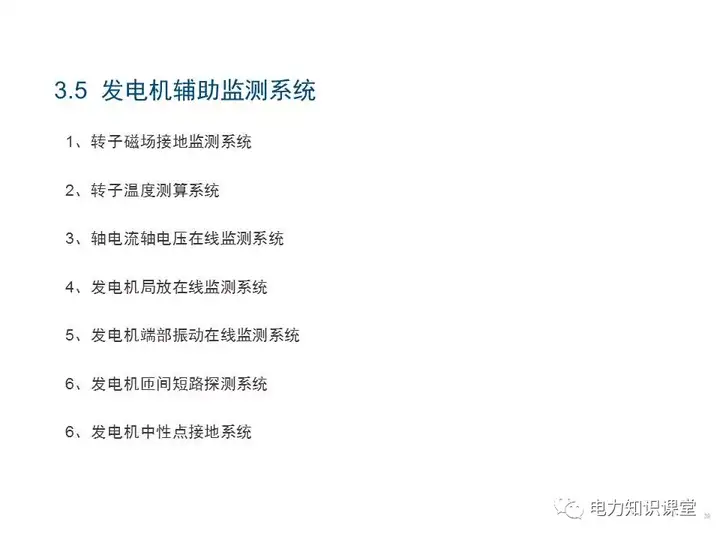

19  测量轴电压；

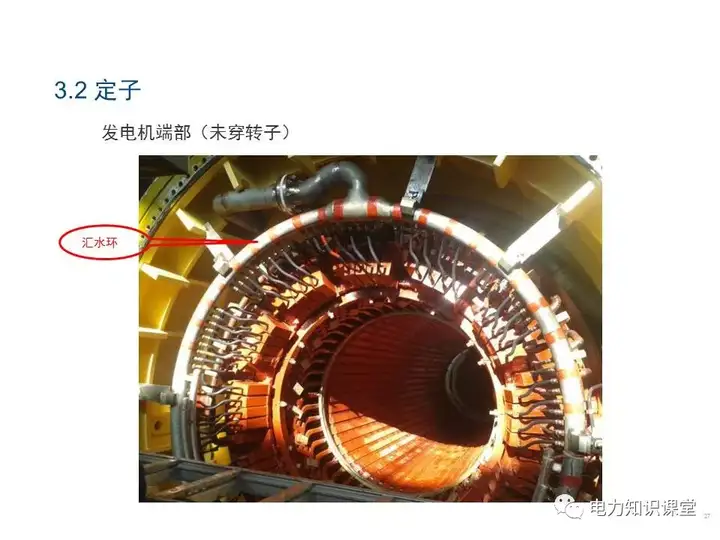

20  定子绕组端部固有振动频率测试及模态分析；

21  定子绕组端部现包绝缘施加直流电压测量。

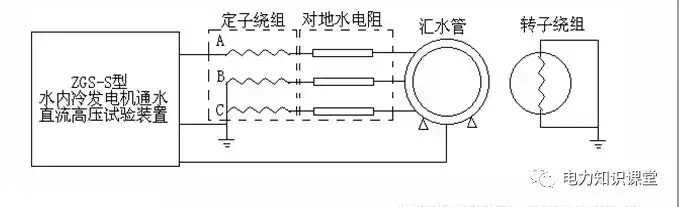

4.2  定子直流耐压和泄露电流

在直流耐压试验过程中，可以从电压和电流的对应关系中观察绝缘状态，在大多数情况下，可以在绝缘尚未击穿前就能发现或找出缺陷，直流试验时，对发电机定子绕组绝缘是按照电阻分压的，因而能较交流耐压更有效地发现端部缺陷和间隙性缺陷，另外击穿时绝缘的损伤程度较小。

直流耐压试验的试验电压为3Un=72kV，各相泄漏电流值的差别不应大于最小值的100%，当最大泄漏电流值在20μA以下，各相差值与出厂试验值比较不应有明显差别

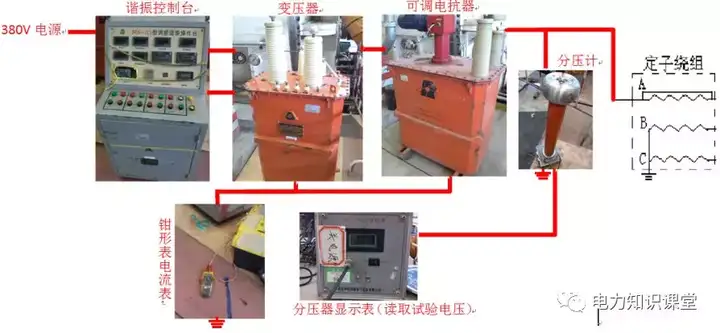

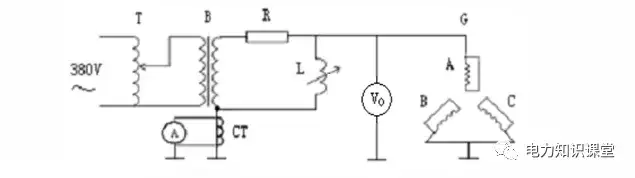

4.3  定子交流耐压试验

交流耐压试验电压和工作电压的波形、频率一致，作用于绝缘内部的电压分布及击穿性能能够适应发电机的工作状态，无论从劣化或热击穿的观点来看，交流耐压试验对发电机主绝缘是比较可靠的检查考验方法。

要求：

   a 交流耐压试验电压为：（2Un+1000V）*0.8;

   b 水内冷电机在通水情况下进行，水质应合格，氢冷电机必须在冲氢前或排氢后且含氢量3%以下时进行试验，严禁在置换过程中进行。
