去年嘉兴南湖区新丰镇富欣热电发生蒸汽管道爆裂事故，5人死亡，4人受伤，蒸汽管道的数值监测是非常重要的，今天自动化频道就要和大家聊聊测蒸汽管道压力要注意哪些？
测蒸汽管道压力是否遇到过下列问题： 不知道选什么压力变送器好？ 用高温压力变送器测蒸汽管道压力就好了吗？ 蒸汽现场拆下的压力变送器芯体，膜片已经被冲击凹陷，直接报废了。
到底要如何选型，测蒸汽管道要注意哪些呢？今天自动化频道就和大家来聊聊。
蒸汽的计量和管道监控都会用到压力变送器。在蒸汽管道内温度一般都比较高，低的在一百多℃，好的两三百℃；阀门的启停也会使管道内压力产生波动。这两方面的内容下面和大家展开来讲。 1.要耐高温

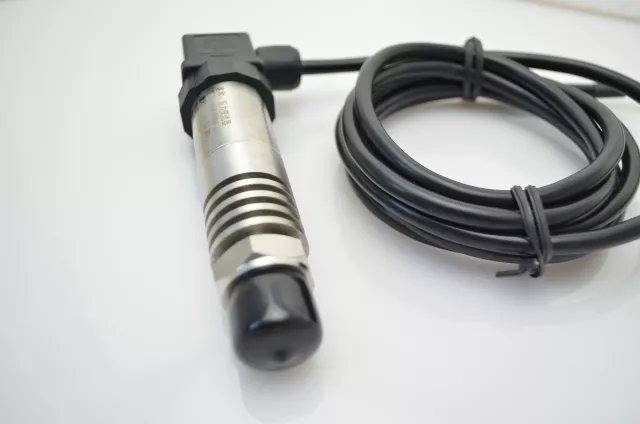

在测蒸汽管道的压力时，由于高温环境要选择高温压力变送器。

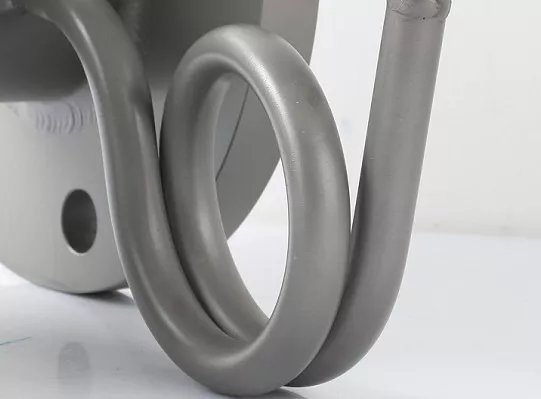

而实际上，蒸汽工况，只要通过表弯（冷凝管）即可，因为蒸汽通过弯管后会在弯处冷凝成水，隔绝温度，从而达到很好的降温效果。

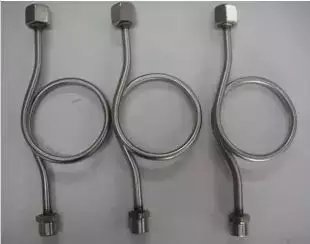

表弯（冷凝管）
在有保温层的管路上通过弯管后的压力变送器基本是常温的（如果不保温的话，高温会上腾，导致管路上方的所有物件温度上升）。 优点：使用表弯可以优化成本，和产品配套的。 好的表弯选材要求高，较市场上一般的表弯，厚实耐用，耐压性能好，价格也会略贵一些。
2.水锤现象
上述压力变送器膜片损坏的情况就是由于——水锤现象。阀门突然开大或关小，使蒸汽管道内压力突然波动，特别是开阀时，巨大的压力波动会使管道剧烈震动，甚至震烈。而压力变送器在管路中也会承受巨大压力，严重的时候可能会把芯体打凹甚至打爆。
预防方法

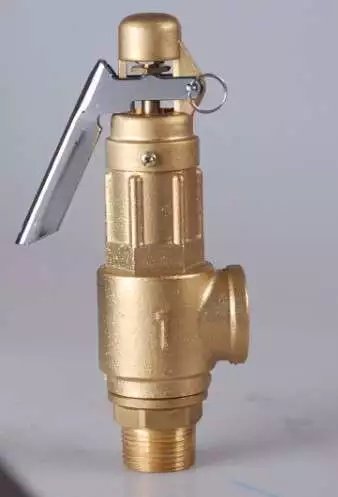

预防方法是装安全阀、蓄能器，开关阀门缓慢。高点排空气阀低点安装疏水阀。
有些压力变送器会通过阻尼器和挡板做防护。

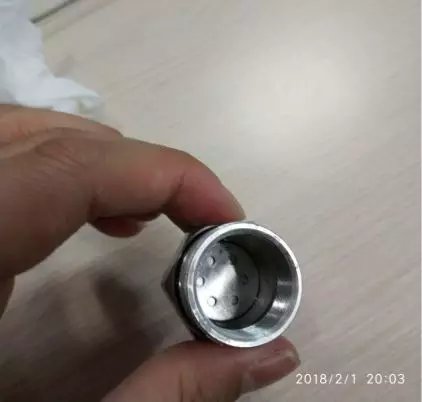

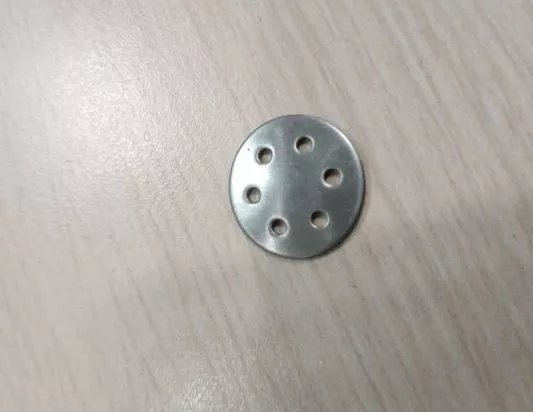

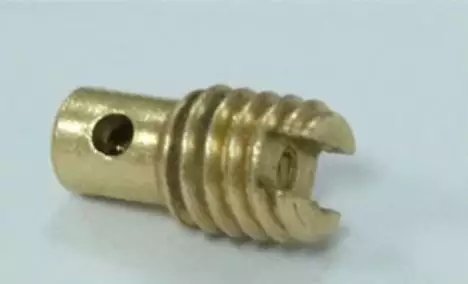

阻尼器为4mm外丝的铜件，内为T型细的通管结构，可避免介质直接冲击膜片。挡板组装芯体前放在芯体前端，有孔的金属板，也是防止介质直接冲击膜片的作用。
阻尼器的应用
在液压机械行业，压力变送器的设备配套非常多，常用于压力控制。但液压机械工作的时候非常容易产生压力冲击，冲击压力会远超常规压力，导致压力变送器损坏。
这种情况下有些压力变送器的引压孔标准会做内丝，加上阻尼器，可有效缓解冲击。液压机械压力都是10MPa以上，一般10MPa以上变送器要标配阻尼器。如果压力冲击比较厉害，可增加挡板，缓解冲击。
|
