如何区分PLC输入是源型输入还是漏型输入

2020-1-4 20:00| 发布者: gk-auto| 查看: 1| 评论: 1|原作者: gk-auto

摘要: 关键词：源型输入、漏型输入、NPN、PNP通常外部提供给PLC输入端的开关量有源型输入、漏型输入两种形式。这两种形式是基于使用的PLC类型，所以使用的开关量器件就有所区别，如果是使用的是NPN型传感器器件，那么PLC输 ...

关键词：源型输入、漏型输入、NPN、PNP

通常外部提供给PLC输入端的开关量有源型输入、漏型输入两种形式。这两种形式是基于使用的PLC类型，所以使用的开关量器件就有所区别，如果是使用的是NPN型传感器器件，那么PLC输入一定是采用漏型输入。否则PLC输入采用的是源型输入，使用的传感器器件一定是PNP型。

什么是PLC源型输入和漏型输入

电流从输入端子流出经外部开关至公共端的输入叫漏型输入。

电流从公共端经外部开关流进输入端子的输入叫源型输入。

三线NPN与PNP输出解释

NPN传感器在接近被检物体时，常开的输出端由悬浮被拉低到低电位（如直流24V的0V）；常闭的输出端由低电位被拉到悬浮态。即低电位输出。

PNP传感器在接近被检物体时，常开的输出端由悬浮被拉高到高电位；常闭的输出端由高电位被拉到悬浮态，即高电位输出。

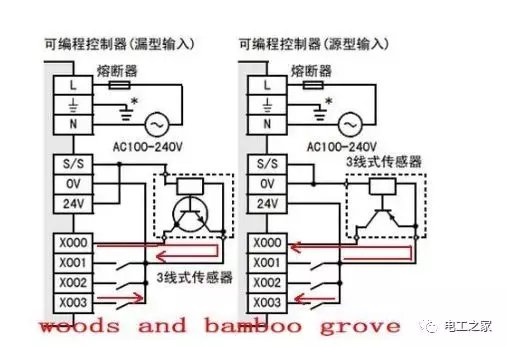

如何区分PLC输入是源型输入还是漏型输入，本文以三菱PLC为例。

说明：在FX3U系列前的PLC控制器输入都采用漏型输入，原因是输入公共端COM在内部连接在低电位（0V）上，外部使用传感器作为开关量输入时，只能选择NPN型。从FX3U系列开始，有S/S端子取代了输入公共端COM端子（内部输入电路进行了改动）。S/S端子可接高电位也可接低电位，从而改变了三菱PLC控制器只能使用漏型输入的历史。
