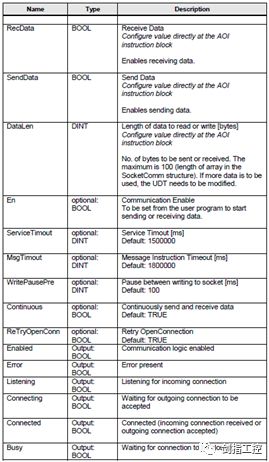

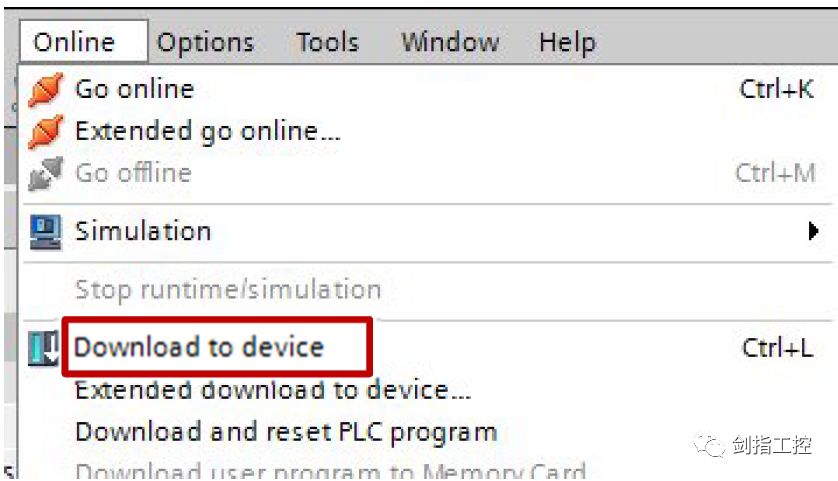

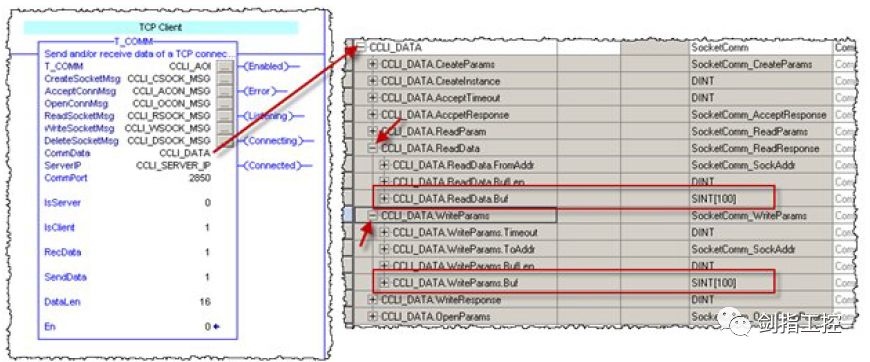

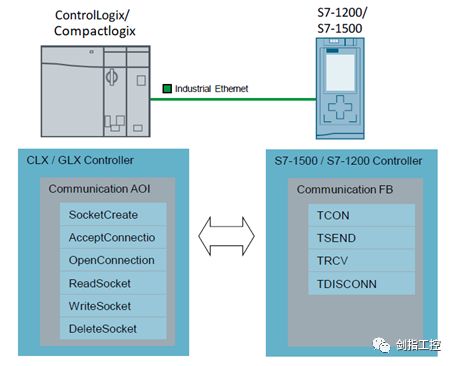

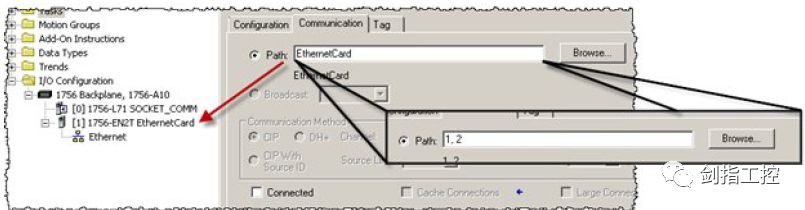

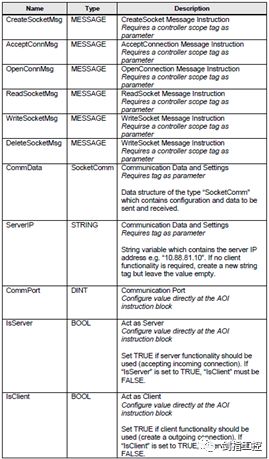

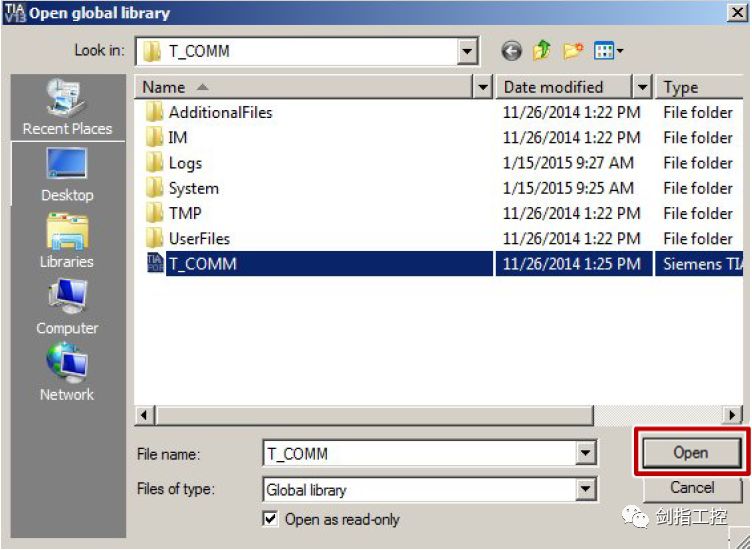

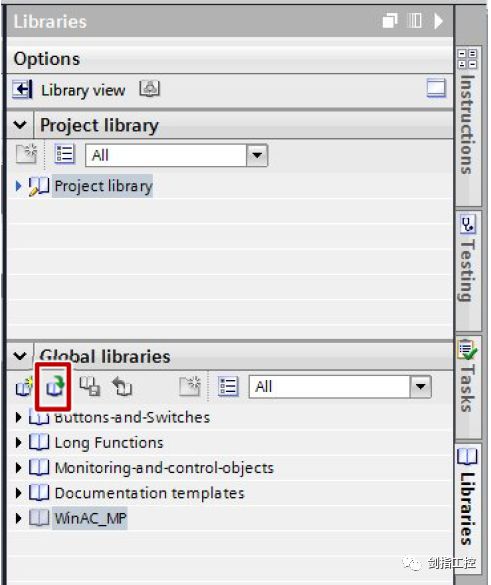

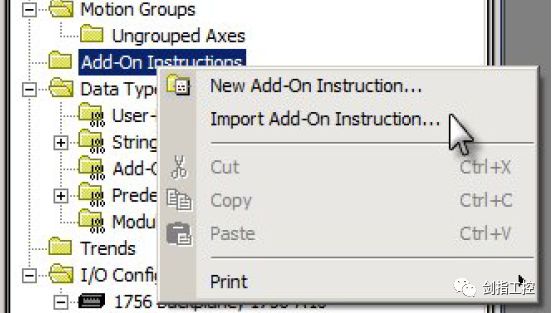

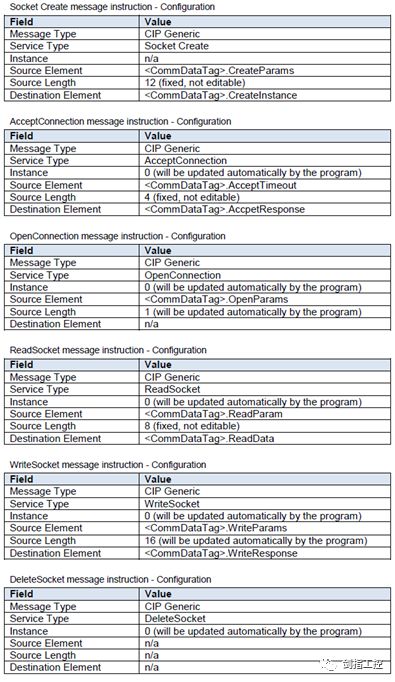

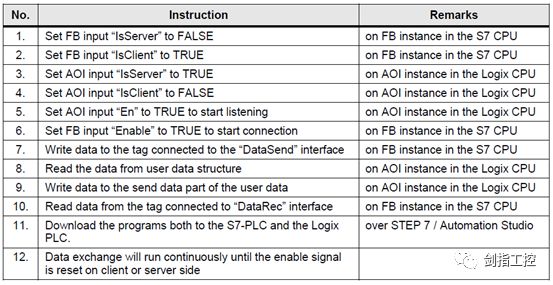

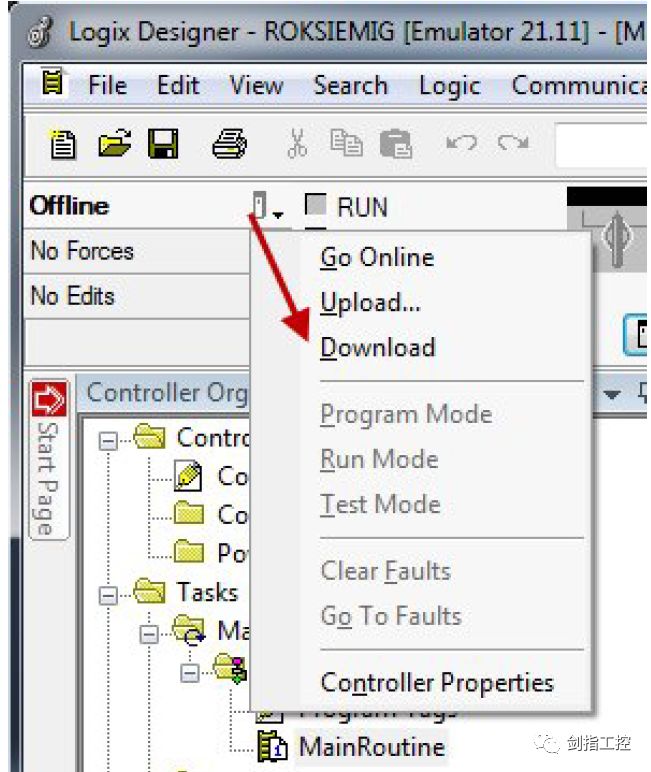

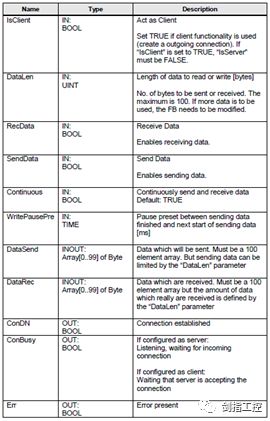

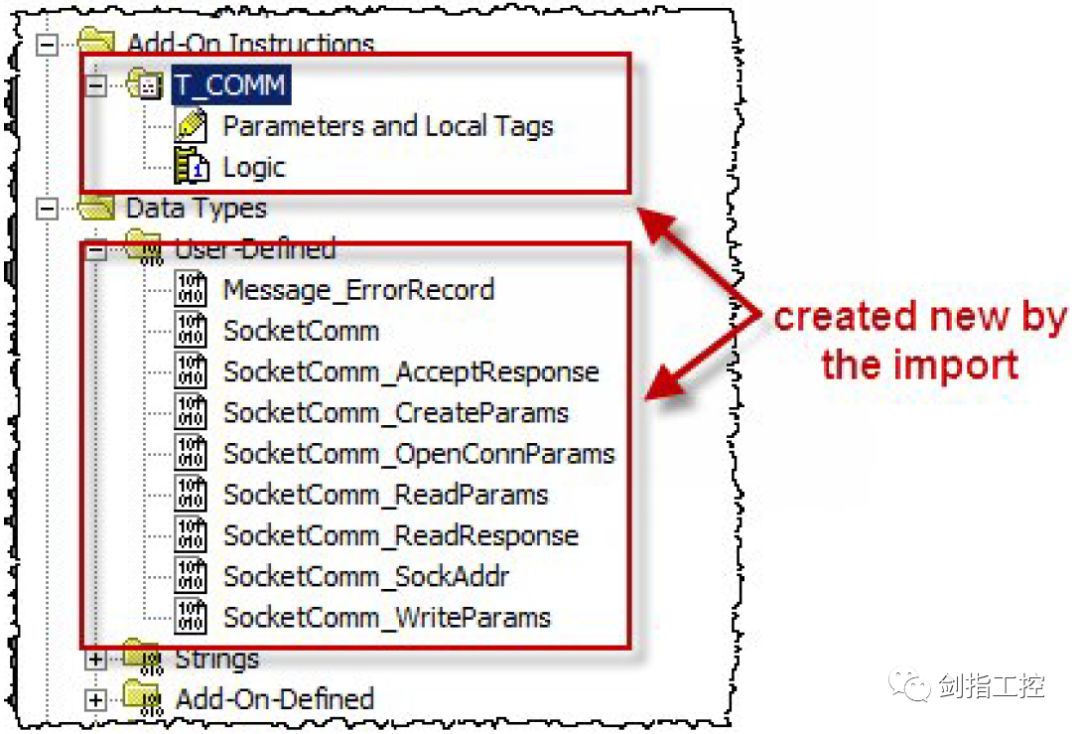

背景：传统西门子PLC和AB PLC通讯一般会采用通讯网关，因为西门子PLC采用S7协议而AB PLC采用CIP协议，两种不同协议的情况下需要协议网关转换才可以通讯。随着PLC领域的更加开放和融合，西门子PLC和AB PLC均提供open tcp通讯方式，所以市面上就出现利用open tcp接口来完成自定义协议的两种PLC的通讯，但是这种通讯方式需要用户对于TCP通讯的机制十分熟悉，比如三次握手，然后再自定义通讯套接字的方式。让自动化工程师觉得十分鸡肋，为什么说是鸡肋呢？第一 这种方式确实物美价廉，因为无需采购协议网关；第二就是需要自己编程和组织通讯，从而造成大量通讯不稳定。 这篇文章就是提供两个厂商的open tcp库的方式，这样既可以降低网关采购费用又可以保证通讯的稳定性，对于自动化工程师只需按照文章调用提供的库体就可以完成稳定，快捷的西门子PLC和AB PLC的通讯。 AB的AOI库，西门子的FB功能块 硬件环境： AB：1756-L72 固件V21.11，1756-EN2T 固件V.10 Siemens：S7 CPU1511-1 PN，固件 V1.6 软件环境： AB：RockwellAutomation Studio 5000 Logix Designer Version 21.11 Siemens：SIMATICSTEP 7 Professional V14 通讯库： AB：RA_T_COMM_AOI_v0.1.zip Siemens：S7_T_COMM_FB_v0.1.zip 通讯字的占用和分配： AB： Siemens： 通讯库的功能块介绍： AB的T_COMM AOI功能块介绍： Siemens T_COMM FB1功能块介绍： 设置ABT_COMM通讯库： 首先设置AB的AOI功能块，因为AOI调用6条msg指令，而这些指令必须被初始化。6条初始化指令设置如下： 所有msg指令必须指明通讯路径，就是如何从背板到EN2T卡然后再到西门子PLC。 CommData是指通讯数据的缓冲区长度，它不能小于100 byte长度，所以请创建一个SINT[100]的数组 使用T_COMM通讯库： 首先打开西门子编程环境 TIA V14，然后选择打开库 选择文章所提供的T_COMM库 然后所拽到你的项目中，并且放置在你的梯形图中 然后你再打开Studio 5K编程环境，选择导入AOI库 然后选择文章所提供的AOI库提 然后确认AOI库提是否已经导入，并自动形成自定义数据类型 选择西门子PLC为Server还是为Client通讯方式，如果是设定西门子PLC为Client的情况，T_COMM 两边的库的参数设置如下： 如果设定西门子PLC为Server也就是监听的情况，T_COMM两边库的参数设置如下： 最后两边PLC均把程序和T_COMM库，下载到PLC中运行，就可以通讯了。 TIA选择下载： Studio5K选择下载： 通讯库下载： S7-FB-T_COMM.zip链接：https://pan.baidu.com/s/16n_niZsXMuwwAGXJFXISLA 提取码：**** RA-AOI-T_COMM.zip链接：https://pan.baidu.com/s/1AzPSDVQfcSiQ3WXduc1K8w 提取码：**** 提取码请加入剑指工控技术群，然后跟管理员索取！！！ 作者简介：剑思庭，工控安全研究员，熟悉S7协议和CIP协议，主要从事工业安全渗透和防御  |
