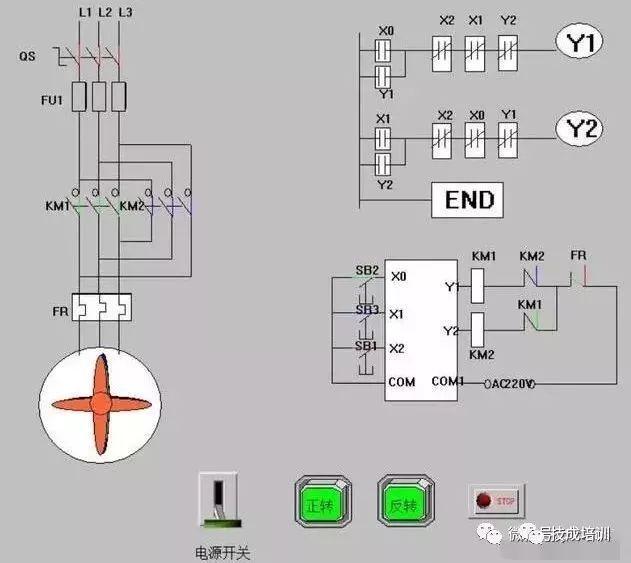

一、用组态王虚拟实现三相电动机的正反转控制 1、画一个风扇以表示电动机的正反转运行。同时画这个电动机 下图是三相电动机的电路图：  变量表和变量表的设置方法：   下图是画面中开关的设置，与变量连起来：   这是填充的动画效果的设置：  如图为开关效果的动画连接设置：  图为程序的命令语言：  二、用组态王虚拟实现三相电动机的正反转控制与PLC连接 如图画面是组态王中的主电路和控制电路  如图是通过设备端口的设置与外部设备相连：  开关的动画效果设置和之前的实验一样：  数据词典的设置：  其中开关与PLC相连的变量设置比较特别：  命令语言的设置如图：  在PLC程序中梯形图的画法：  通过这些设置，最后能实现设备与电脑互相连接，互相控制。在工厂中的异地控制和控制室中的设备都与之相类似。  |
