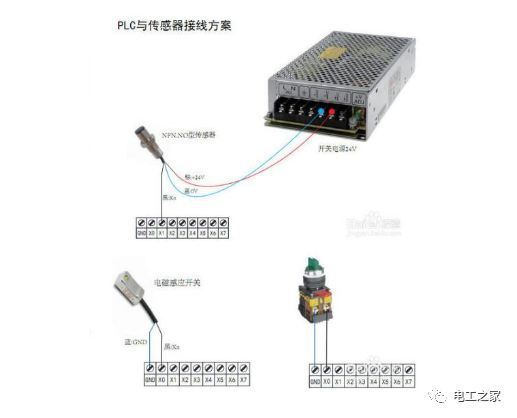

PLC基本结构 中央处理单元（CPU） 中央处理器是PLC的控制中枢，也是PLC的核心部件，其性能决定了PLC的性能。 中央处理器由控制器、运算器和寄存器组成，这些电路都集中在一块芯片上，通过地址总线、控制总线与存储器的输入/输出接口电路相连。中央处理器的作用是处理和运行用户程序，进行逻辑和数学运算，控制整个系统使之协调。 存储器 存储器是具有记忆功能的半导体电路，它的作用是存放系统程序、用户程序、逻辑变量和其他一些信息。其中系统程序是控制PLC实现各种功能的程序，由PLC生产厂家编写，并固化到只读存储器（ROM）中，用户不能访问。 输入单元 输入单元是PLC与被控设备相连的输入接口，是信号进入PLC的桥梁，它的作用是接收主令元件、检测元件传来的信号。输入的类型有直流输入、交流输入、交直流输入。 输出单元 输出单元也是PLC与被控设备之间的连接部件，它的作用是把PLC的输出信号传送给被控设备，即将中央处理器送出的弱电信号转换成电平信号，驱动被控设备的执行元件。输出的类型有继电器输出、晶体管输出、晶闸门输出。 PLC除上述几部分外，根据机型的不同还有多种外部设备，其作用是帮助编程、实现监控以及网络通信。常用的外部设备有编程器、打印机、盒式磁带录音机、计算机等。  plc实物接线图详解 输入端接线方式 简思PLC输入端为：GND端和X端，支持所有的开关量输入，选取的开关需要是npn.no型的，常开。 1、感应器的接法： ①磁性感应器，2线，一般Blue（蓝色）接GND，Brown（棕色）接输入端的X。 ②光电感应器，3线，一般Blue（蓝色）接GND，Black（黑色）接输入端的X，Brown（棕色）接24v。 2、行程开关，2线，行程开关没有正负极，选择NO一根接输入端X，选择另一根接GND。 开关电源的选取：最好是台湾明纬开关电源，直流24v输出。  输出端接线方式 简思PLC输出端为：COM端和Y端，COM端接0V，Y端为输出控制端。简思PLC可直接驱动DC24V的气缸电磁阀，输出端6W以内可直接控制，功率高的负载，即功率》6W的负载，PLC不能直接驱动，需要用DC24V的中间继电器转接。 1、电磁阀选取：如果是气动控制直接选用24v电磁阀，可直接连接至控制器上使用。 2、液压阀控制：液压控制一般都是220v控制的，如果用控制器控制220v，中间需要一个电压的过度，选择24v继电器转接。 4、步进/伺服电机控制：支持轴运动的简思PLC对于步进和伺服电机的型号选择没有特殊要求，PLC可直接连接步进/伺服电机的驱动器。  简思PLC接线图 1、SF-1616A2MT接线图 PLC与步进电机/伺服电机的接线方式：  2、SF-1008A0MT接线图：  3、SF-0805A0MT接线图：   |
