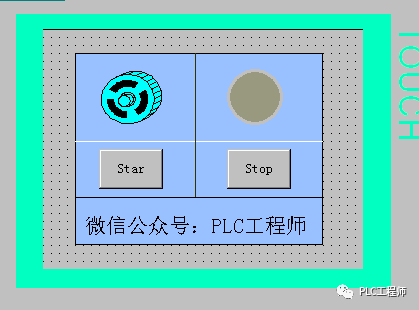

来源：PLC工程师   上期推文发布三菱PLC与组态王的仿真教程，本期会陆续推送西门子PLC的系列仿真教程。 说实话，如果只是想学习PLC编程与上位机的通讯应用，上期文章介绍的三菱PLC与组态王通讯的实现会来得轻松和省时间，因为西门子软件太大了，很吃内存，操作的过程会稍卡（很考验耐心），当然，为了学习，这点不算什么，闲言少讲，先看个效果图：    本次教程采用的软件： 1、step7 v5.5 sp4（中文带仿真） 百度云：链接：https://pan.baidu.com/s/1iaa0nREfaUa3KUeeDOzRmA 密码：d75p 2、WINCC_flexible2008SP4 百度云：链接：https://pan.baidu.com/s/1kn21ixy_WaJ834CX68tUxg 密码：loya  大致的步骤： 1、在STEP7 里，先建2个站点：SIMATIC 300 站点和SIMATIC HMI-Station； 2、SIMATIC300站点，编程，硬件网络组态，保存； 3、硬件组态与程序下载到仿真器。 4、SIMATIC HMI-Station，建连接，变量，画面组态，保存。 5、控制面板设置好PG/PC接口：PLCSIM(TCPIP)； 6、SIMATIC300站点仿真器运行，SIMATIC HMI-Station启动仿真。 1详细图解Step7 v5.5 sp4 项目向导建个工程，CPU类型必须带PN。 建立完SIMATIC300站点，再建SIMATIC HMI-Station  对于屏幕型号，看个人所好，但必须带PN。  SIMATIC300站点，OB1，建程序，这一步也可以硬件组态后再做。  SIMATIC300站点，对于M20.5的解释，类似200PLC的SMB0存储区，你也可选其他位。   SIMATIC300站点，还是硬件组态里，网络组态！  先给SIMATIC300站点，建立一个Ethernet连接   然后，SIMATIC HMI-Station，加入刚刚的连接。  最终效果图， 按箭头，编译并保存，首次编译请点全部编译！  控制面板，设置PG/PC接口，PLCSIM(TCP/IP)   SIMATIC HMI-Station，建立连接。  连接_1，激活：开！ 接口默认为TCP/IP，此时可以看到设置好的网址。  连接建好，开始建变量，对照程序建！  建完变量，开始组态画面~随你喜好  SIMATIC300站点，打开仿真器，选择SIMATIC300站点，点击下载图标。  SIMATIC HMI-Station，开仿真器~  不想看分解图就看视频吧 结语： 本次教程变量中，采用I0.0与I0.1，仅用于仿真，实际屏幕，需要组态中间变量，这点很重要。 本期基于上期制作的虚拟机文档进行详细演示，如果你照着学的过程，出现错误提示，解决办法：用我们的虚拟机文档或重装软件。 大数据：写原创文需要数个钟，阅读一文章需5分钟，分享一文章仅需3秒钟，点下鸡腿只需1秒钟， 谢谢！  |
