三菱PLC实物接线

2020-4-25 11:26| 发布者: 198366809| 查看: 19| 评论: 1|原作者: 198366809

摘要: 小技能 三菱PLC接线 对于刚学习三菱PLC的朋友，不知道如何接线，下面以实物来教大家如何在三菱PLC上接线。工具/原料 三菱PLC电器元件 方法/步骤 第一步：电源的接线，火线接L端，零线接N端。第二步：输入端接线，开 ...
小技能
三菱PLC接线
对于刚学习三菱PLC的朋友，不知道如何接线，下面以实物来教大家如何在三菱PLC上接线。
工具/原料
方法/步骤

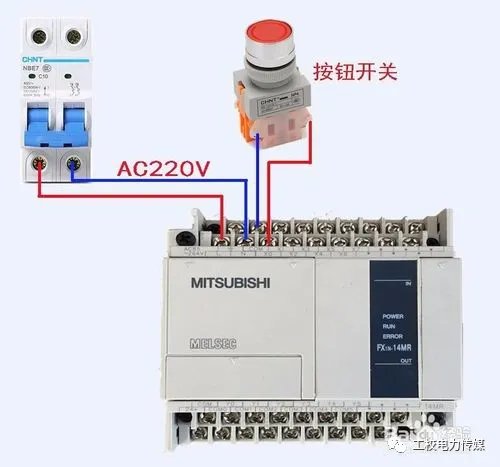

  • 第一步：电源的接线，火线接L端，零线接N端。
  • 第二步：输入端接线，开关一端接COM，另一端接X0。
  • 第三步：输出端接线，指示灯一端接火线，另一端接Y0，零线接COM0。
    END

注意事项
  • 接线要牢固，避免触电
