西门子PLC置位与复位指令图解

本文介绍西门子s7-200 PLC的置位与复位，这两个位操作的指令在我们的程序编写中，作用也是很大，它能完成一些，常规常开常闭触点编程无法完成的程序，可以使我们编写的PLC程序条理更加清晰，步骤更加简单。

它们两个在每次使用时99%的情况下都是成对出现的，只要我们在程序一个地方使用了置位，在程序的另一个地方就会用到复位。所以永远都是你等着我，我等着你，只要你要不来我就不老。置位与复位的大体意思就是，置位是对一个位写1（有输出），复位就是写0（没有输出）。下面介绍使用法。

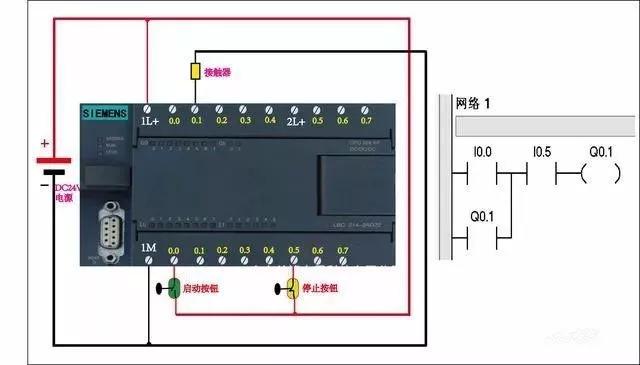

图1

图2

图3

1，外部常开按钮没有按下时I0.0没有接通，Q0.1置位线圈就没有输出。

2，外部常开按钮按下时I0.0接通，Q0.1置位线圈就有了输出。

3，松开外部常开按钮时I0.0断开没有接通，虽然I0.0已经断开没有了接通，但Q0.1置位线圈依然还是有输出，实现了自锁功能。直到有复位信号时它才会没有输出，这就是置位操作指令的特点。

简单不。接下来看复位的操作。

图4

4，外部常闭按钮没有按下时I0.5没有接通，Q0.1复位线圈就没有输出。

5，当外部常闭按钮按下时I0.5接通，Q0.1复位线圈就有了输出。它就会复位置位线圈Q0.1，这样Q0.1就没有了输出。

6，即使外部常闭按钮松开I0.5没有了接通，复位线圈Q0.1依然被固定在复位状态。Q0.1就没有了输出，实现了停止功能。

也很简单。下面大家再来看一下图5。

图5

以上就是PLC置位和复位操作指令的基本的使用方法。
