西门子SCL编程——通过模拟量控制气缸升起和下降

2020-6-20 20:46| 发布者: 198366809| 查看: 52| 评论: 1|原作者: 198366809

摘要: 对于PLC的输入输出，分数字量和模拟量两种。数字量很好理解，就是在时间和数量上都离散的物理量，比如启/停按钮，行程开关，电磁阀通/断，这些都是数字量。数字量对应PLC存储就是1位，即1比特（binary digit，缩写bi ...

[size=0.8]对于PLC的输入输出，分数字量和模拟量两种。数字量很好理解，就是在时间和数量上都离散的物理量，比如启/停按钮，行程开关，电磁阀通/断，这些都是数字量。数字量对应PLC存储就是1位，即1比特（binary digit，缩写bit），作为信息的最小单位，只有两种状态：0（低电平）和1（高电平），也表示为FALSE和TRUE。模拟量是在时间或数值上都连续的物理量，常见的如温度、氧含量、压力等。
[size=0.8]模拟量使用起来不太方便，不是有多难，而是在程序上需要做必要的处理，本文通过实例，讲一讲如何通过模拟量控制气缸升起和下降。
[size=0.8]通过模拟量输出控制运动对象动作，要先确定运动对象的信号类型和量程等参数。信号类型常见的有电流4~20mA和电压0~5V/10V等；量程是设备自身的参量，比如气缸控制阀流量开度为0~100%，K型热电偶测温范围0~1300℃等。
[size=0.8]本文选用的气缸控制阀控制特性如图1所示，可以看出信号类型4~20mA，4~12mA对应的1通2，流量开度q对应100~0（%）；12~20mA对应的1通4，流量开度q对应0~100（%）；

[size=0.6]西门子SCL编程——通过模拟量控制气缸升起和下降

[size=0.8]图1 气缸控制阀控制特性
[size=0.8]处理模拟量信号需要两个指令，NORM_X：标准化和SCALE_X：缩放指令。
[size=0.8]NORM_X：标准化
[size=0.8]使用“标准化”指令（参照图2所示），通过将输入 VALUE 中变量的值映射到线性标尺对其进行标准化。可以使用参数 MIN 和 MAX 定义（应用于该标尺的）值范围的限值。输出OUT( RET_VAL) 中的结果经过计算并存储为浮点数，这取决于要标准化的值在该值范围中的位置。
[size=0.8]如果要标准化的值等于输入 MIN 中的值，则输出 OUT 将返回值“0.0”。如果要标准化的值等于输入 MAX 的值，则输出 OUT 需返回值“1.0”。
[size=0.8]其中MIN 、 MAX和VALUE既可以是整数，也可以是浮点数。OUT( RET_VAL) 为浮点数。

[size=0.6]西门子SCL编程——通过模拟量控制气缸升起和下降

[size=0.8]图2 NORM_X
[size=0.8]SCALE_X：缩放指令
[size=0.8]使用“缩放”指令（参照图3所示），通过将输入 VALUE 的值映射到指定的值范围内以缩放该值。当执行“缩放”指令时，输入 VALUE 的浮点值会缩放到由参数 MIN 和 MAX 定义的值范围。缩放结果为整数，存储在 RET_VAL 输出中。
[size=0.8]其中MIN 、 MAX和OUT( RET_VAL) 既可以是整数，也可以是浮点数。VALUE为浮点数。

[size=0.6]西门子SCL编程——通过模拟量控制气缸升起和下降

[size=0.8]图3 SCALE_X

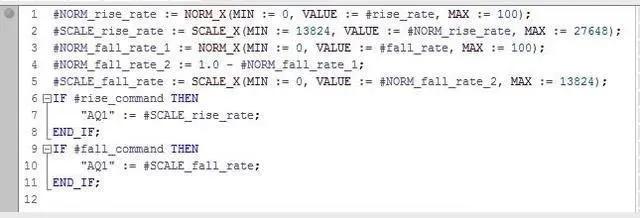

[size=0.8]接下来在FB中定义各变量，如图4所示。变量有升起和降落的指令rise_command、fall_command，数据类型均为Bool型；升起和降落的开度百分比rise_rate、fall_rate，此处数据类型均定义为Int型；以及标准化和缩放的变量，NORM_rise_rate（Real型）、NORM_fall_rate_1（Real型）、NORM_fall_rate_2（Real型）、SCALE_rise_rate（Int型）、SCALE_fall_rate（Int型）。
