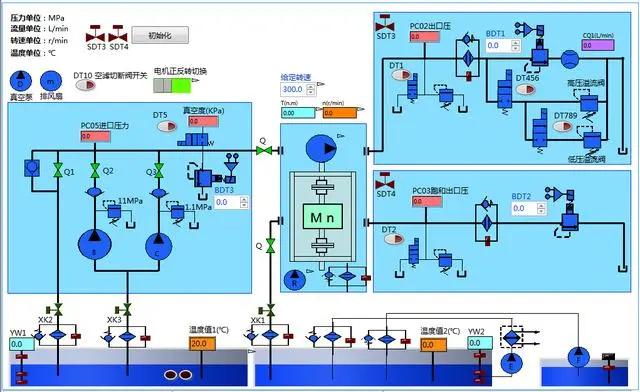

●项目工况介绍: 电气相关元气件罗列如下: 电磁阀若干:DC24V控制。 比例阀:比例溢流阀 0-10V信号,对应0-35MPa 温度传感器:-50-100度 ,4-20mA,两线制。 转速扭矩传感器:DC24V高速脉冲信号 流量计:DC24V高速脉冲信号 ●DIDO的用法:电机的启停: 先从简单的开始,介绍两个电机的启停:15KW,4KW。 ◆第一:搞懂工况。 两个电机的控制:M1(15KW),M2(4KW),用两个个带灯按钮控制SB1控制M1,SB2控制M2启停。 限制条件:1.两个电机受急停控制,2.液位极低时不能启泵。3.两个电机分别受两个蝶阀限制(XK1,XK2),蝶阀关闭时,不允许起泵。4.两个定电机分别受热继电器保护(FR1,FR2)。其中,急停和热继电器都接常闭触点。 ◆第二:所需知识点的查漏补缺。 本小节只涉及到一个知识点,就是自锁回路的理解。很好理解,如下图,当SB2按下时,KM线圈得电,KM触点动作,控制回路中,和SB2并联的KM辅助触点就把回路锁住,使得当SB2抬起来时,还能能够保证线圈一直得电。当SB1动作时,KM线圈失电。这个就是两键启停的自锁回路控制原理。一键启停自锁回路原理差不多。 ◆第三:出电气图 ◆ 第四:程序(逻辑)编写 限制条件:1. 紧急情况下,急停(常闭)拍下,电机停止运行。急停拍下时,电机不允许启停。 2. M1电机受FR1(热继)保护,M2 电机受FR2(热继)保护。 3. XK1(蝶阀)不打开,M1不能运行。XK2(蝶阀)不打开,M2不能运行。 ◆第五:调试 这个调试方法很简单,如上图所示。 第一步:断开继电器线圈的回路,断开接触器线圈回路,断开电机主回路。用SB0.0按钮按一下,自锁回路使得Q0.0得电,再恩一下,Q0.0断电。 第二步:继电器回路得电,断开接触器线圈回路,断开电机主回路。用SB0.0按钮按一下,自锁回路使得Q0.0得电,KA1吸合(带灯可以看得见),再恩一下,Q0.0断电,KA1断电。 第三步:接通接触器线圈回路,断开电机主回路。用SB0.0按钮按一下,自锁回路使得Q0.0得电,KA1吸合(带灯可以看得见),接触器KM1吸合(可以听声音判断)。再恩一下,Q0.0断电,KA1断电,接触器KM1断电。 第四部:接通所有回路,SB1摁一下,电机启,SB1再摁一下,电机停止。 注意:以上几部,主要是检查电器回路的接线。再最后一步,出现电机反转或紧急情况,注意急停的应用。 ![]() |
