电机星三角启动SCL程序实例

2020-10-4 12:50| 发布者: gkket| 查看: 1| 评论: 1|原作者: gkket

摘要: （一）控制点位如下：（1）输入点：SB1=I0.0,SB2=I0.1（2）输出点：KM1=Q0.0,KM2=Q0.1,KM3=Q0.2（二）控制过程如下：按下I0.0启动按钮，电机启动，启动时控制电源的接触器和Y形接法的接触器电源3s后，Y形接触器断开 ...
（一）控制点位如下：
（1）输入点：SB1=I0.0,SB2=I0.1
（2）输出点：KM1=Q0.0,KM2=Q0.1,KM3=Q0.2
（二）控制过程如下：
按下I0.0启动按钮，电机启动，启动时控制电源的接触器和Y形接法的接触器电源3s后，Y形接触器断开，再1s后三角接法接触器接通。按下I0.1停止按钮，电机停止运行。
（二）控制程序如下：

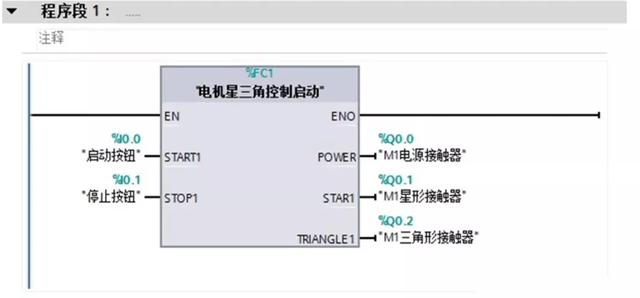

在Main【OB1】主程序中调用子程序
