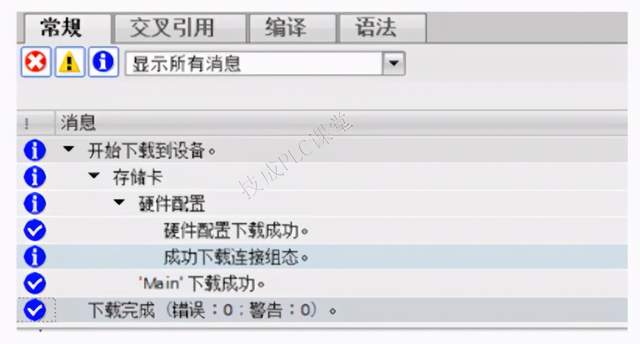

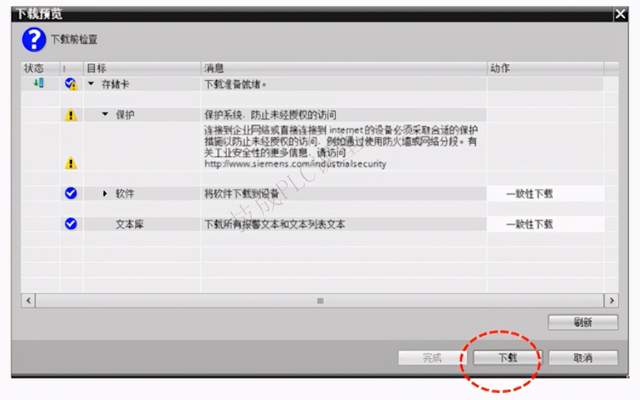

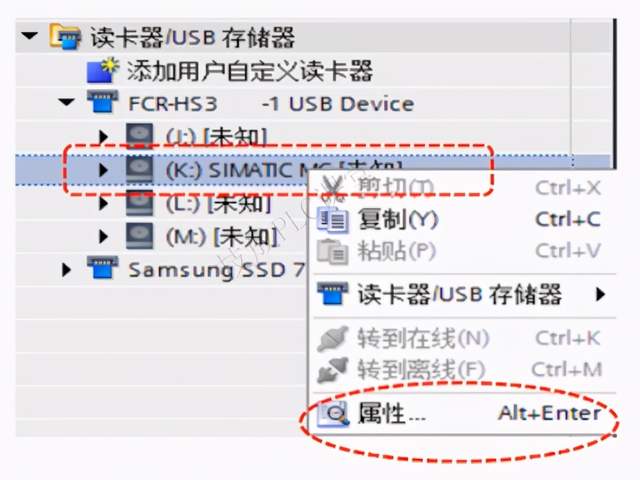

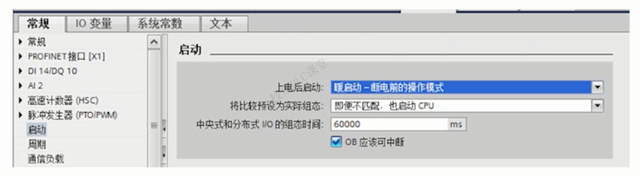

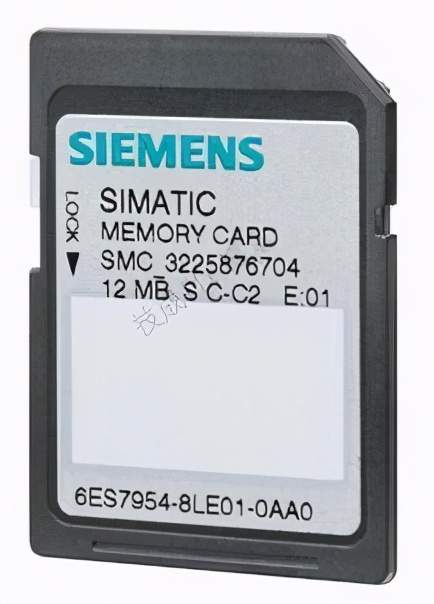

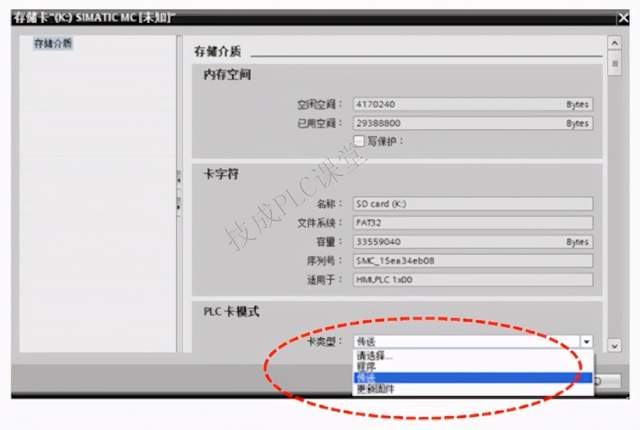

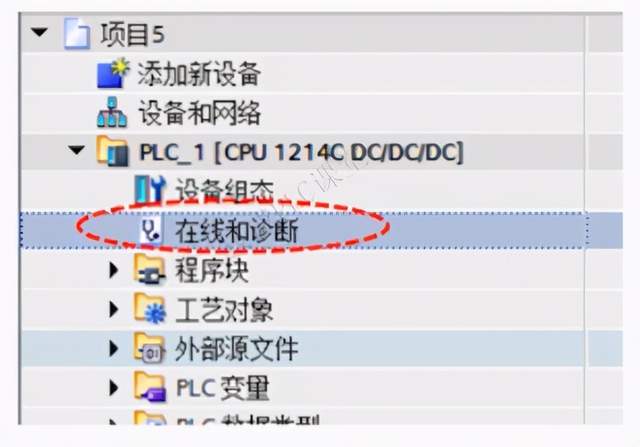

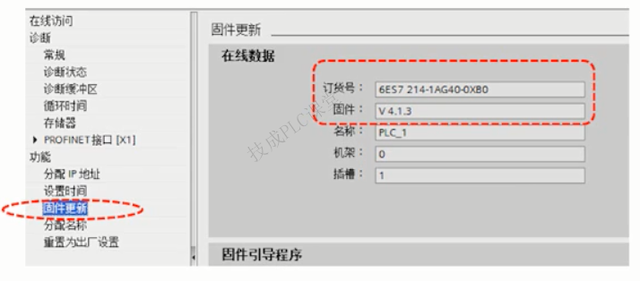

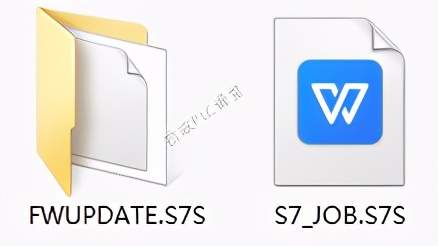

来源：技成培训，作者：蔡慧荥 今天小编就给大家讲一下S7-1200 PLC存储卡的介绍和使用功能。 如果有用过S7-200 SMART PLC的学员，应该会知道S7-200 SMART PLC可以使用存储卡做程序传输、初始化、固件升级等功能。 对于S7-1200 PLC也是类似，S7-1200 的存储卡使用的是西门子专用的MC卡，要使用的时候在CPU的右上角位置插入MC卡就可以了。 不过对于S7-1200 PLC来说，存储卡并不是必须要使用的哦，这个得看实际需要。 对于S7-1200 PLC的存储卡，可以选择4MB、12MB、24MB、256MB、2G、32G这几种规格大小的，可以使用的模式有程序卡、传送卡和更新固件模式，我们可以根据实际需要选择容量和模式，模式的设置在软件中进行。 那么当我们准备好了存储卡之后，我们具体应该怎么操作呢？ 下面我们给大家讲一下操作步骤： Step1  Step2 在博途软件的项目树下，找到读卡器/USB存储器里面的识别到的存储卡，点击属性，就可以对MC卡的类型进行设置。    1、传送卡 将MC卡设置为传送模式时，我们可以将程序从MC卡复制到CPU，当把MC卡插上后，CPU首先会清除内部装载存储器中的用户程序和强制值等，然后将程序卡中的程序，复制到CPU的内部装载存储器里面，传送完成后，我们必须取下存储卡。 此外，我们也可以使用MC卡清除PLC设置的密码，我们将一张空的传送卡插入到PLC的插卡槽，CPU会清除所有程序和设置的密码，这是传送卡的另一个功能。  操作步骤如下 Step1 先组态CPU的启动参数，在设备视图中选择CPU，在属性-常规中选择启动项进行设置(未组态启动参数，CPU不能自动切换到运行状态)  Step2 将空的MC卡插入读卡器中，再插到电脑(如果存储卡中存储有内容，删除内容即可，切勿格式化) Step3 在博途软件中将卡的类型设置为传送模式，表示把该卡设置为传送卡。 Step4 把编写好的项目程序放到存储卡中，然后在项目树中选择CPU设备，将该CPU拖动到存储卡中，当弹出“下载预览”对话框后点击下载，就可以把程序复制到传送卡上。   Step5 在断电情况下把MC卡插入到PLC中，重新上电后，CPU会将程序复制到PLC的内部装载存储器，复制过程中，RUN/STOP呈绿色和黄色交替闪烁，当RUN/STOP为黄色闪烁时，表示程序复制完成，此时可以取下存储卡。  2、程序卡 MC卡可以用来作为外部装载存储器，作为外部装载存储器时所有的程序和数据都在卡中，这时候CPU内部集成的装载存储器中是没有项目文件的，这样的好处就是可以在更换CPU时不需要重新下载项目文件。  操作步骤如下 Step1 参考前面的方法设置存储卡的类型，把卡的类型设置为程序模式，断电情况下将MC卡插入到CPU卡槽，然后重新上电。 Step2 使用博途软件下载项目到存储卡中。我们使用了存储卡作为外部装载存储器的话，CPU在运行时不能拔出MC卡，否则PLC会自动停止，ERROR故障指示灯会出现红色的闪烁状态。  3、固件升级 使用MC卡对PLC进行固件升级，需要注意必须使用24M以上的存储卡才行。 CPU的固件信息可以在博途软件项目树下的“在线与诊断功能”中进行查询，选择固件更新选项，就可以查看CPU当前的固件版本。 固件升级时应该注意的是，每个订货号对应的CPU都有相应的固件，我们需要下载对应的固件版本才行。    操作步骤如下 Step1 参考前面的方法设置存储卡的类型，把卡的类型设置为固件升级。 Step2 把下载下来的固件解压缩，存放到存储卡的根目录中，我们可以看到有“FWUPDATE.S7S”和“S7_JOB.S7S”这两个文件。  Step3 断电情况下将MC卡插入CPU卡槽，对PLC重新上电会自动启动固件更新动作。 以上就是S7-1200 PLC存储卡的介绍和使用功能，大家可以掌握一下存储卡的这几个功能的使用哦。 |
