西门子博途之组织块的介绍及循环中断组织块的举例

2021-3-4 12:26| 发布者: 198366809| 查看: 7| 评论: 2|原作者: 198366809

摘要: 启动组织块：一般用于编写初始化程序，如赋初始值。可以使用多个启动组织块。程序循环组织块：要启用用户程序执行，项目中至少要有一个程序循环组织块，如OB1.操作系统每个扫描周期调用程序循环组织块一次。可以使用 ...

启动组织块：一般用于编写初始化程序，如赋初始值。可以使用多个启动组织块。

程序循环组织块：要启用用户程序执行，项目中至少要有一个程序循环组织块，如OB1.操作系统每个扫描周期调用程序循环组织块一次。可以使用多个程序循环组织块，程序循环组织块的优先等级为1，这对应于所有组织块的最低优先等级，任何其他类别的事件都可以中断循环程序的执行。程序循环组织块没有启动信息。

延时中断组织块：在操作系统经过一段用户定义的延迟时间后启动，在调用SRT_DINT指令后开始计时。做多可使用4个延时中断（延时中断和循环中断），没有启动信息。

循环中断组织块：用于在循环程序执行过程中以周期性的时间间隔独立地启动程序，做多可使用4个延时中断（延时中断和循环中断），通过利用相位偏移量，循环中断组织块可以延期执行。没有启动信息。

硬件中断组织块：用来相应特定的事件，可以通过高速计数器和输入通道来触发硬件中断，只能将触发事件分配给一个硬件中断组织块，而一个硬件中断组织块可以分配给多个事件。最多可以使用50个硬件中断组织块。

诊断错误中断组织块：如果具有诊断功能的模块检测到了错误，那么这个模块会触发一个诊断错误中断。

组织块的使用实例：

要求：产生1Hz的时钟信号，在Q0.0输出

分析：1Hz的时钟信号周期为1s，高低电平各持续500ms，因此，每隔500ms产生中断，在循环中断组织块程序中对Q0.0取反即可。

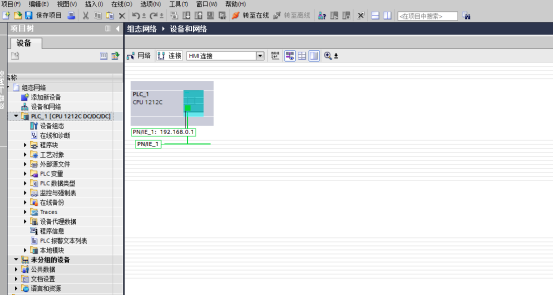

首先插入PLC：如下图所示

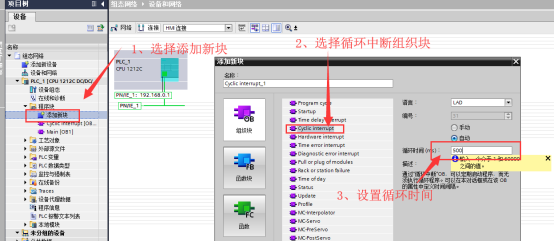

在程序块中选择选择添加新块，选择循环中断组织块，如下图所示：

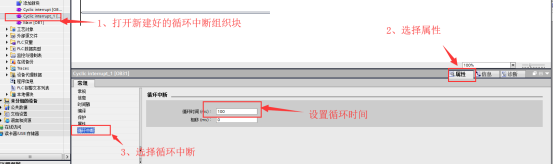

循环时间也可以先不设，在程序中也可修改如下图所示

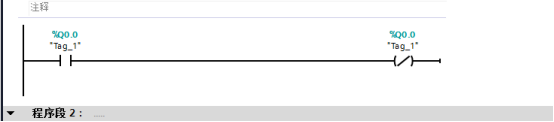

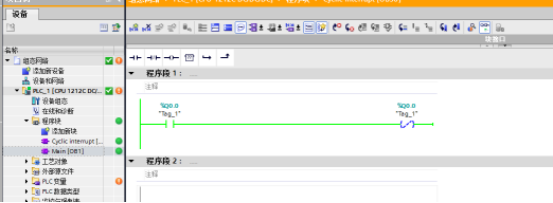

这样循环中断组织块就建好了，下面我们开始编写程序如下图所示

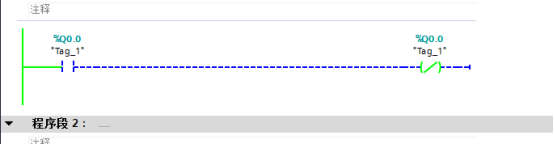

启动仿真器，并将程序下载到仿真器中，执行仿真结果如下：
