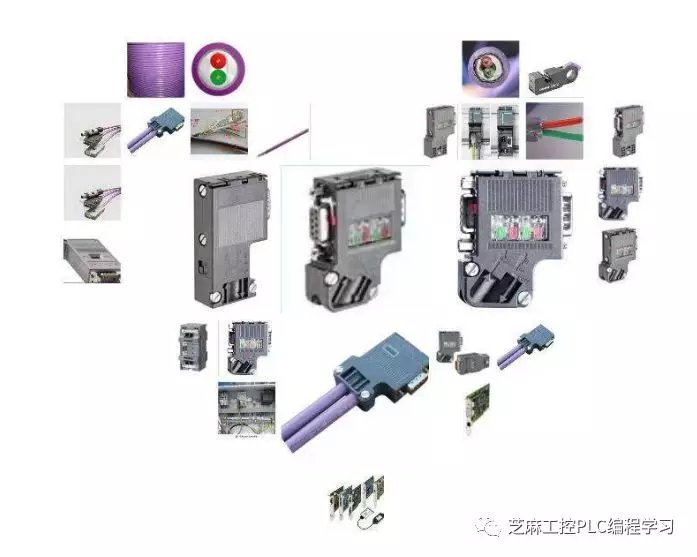

PROFIBUS网络的硬件由主站、从站、网络部件和网络组态与诊断工具组成。网络部件包括通信媒体（电缆），总线连接器、中继器、耦合器；以及用于连接串行通信、以太网网络系统的网络转接器。PROFIBUS - DP设备可以分为3种不同类型的站。 (1)1类DP主站
1类DP主站(DPM1)是系统的中央控制器，DPM1在预定的周期内与DP从站循环地交换信息，并对总线通信进行控制和管理。DPM1可以发送参数给DP从站，读取从站的诊断信息，用全局控制命令将它的运行状态告知给各从站。此外，还可以将控制命令发送给个别从站或从站组，以实现输出数据和输入数据的同步。下列设备可以作1类DP主站：
1)集成了DP接口的PLC，例如CPU 315 -2DP、CPU 313C -2DP等。
2) CPU和支持DP主站功能的通信处理器(CP)。
3)插有PROFIBUS网卡的PC，例如WinAC控制器。可以用软件功能选择PC作1类主站或是作编程监控的2类主站，可以使用CP 5511、CP 5611和CP 5613等网卡。
4)连接工业以太网和PROFIBUS - DP的IE/PB链接器模块。
5) ET 200S/ET 200X的主站模块。
(2)2类DP主站
2类DP主站(DPM2)是DP网络中的编程、诊断和管理设备。PC和操作员面板/触摸屏( OP/TP)可以作2类主站。DPM2除了具有1类主站的功能外，在与1类DP主站进行数据通信的同时，可以读取DP从站的输入/输出数据和当前的组态数据，可以给DP从站分配新的总线地址。
(3) DP从站
DP从站是采集输入信息和发送输出信息的外围设备，只与它的DP主站交换用户数据，向主站报告本地诊断中断和过程中断：
支持DPV1的非智能DP从站称为“标准”从站，它没有CPU模块，通过接口模块(IM)与DP主站通信。ET 200是用得最多的标准DP从站，它们按主站的指令驱动I/O，并将I/O输入及故障诊断等信息返回给主站。个别型号的ET 200可以配专用的CPU模块。某些PROFIBUS通信处理器(CP)也可以作DP从站。PLC可以作PROFIBUS的智能从站。
(4)具有PROFIBUS - DP接口的其他现场设备
西门子的SINUMERIK数控系统、SITRANS现场仪表、变频器、SIMOREG DC - MAS-TER直流传动装置都有PROFIBUS - DP接口或可选的DP接口卡，可以作DP从站。其他公司带DP接口的输入/输出、传感器、执行器或其他智能设备，也可以接入PROFIBUS - DP网络。
可以将1类、2类DP主站或DP从站组合在一个设备中，形成一个DP组合设备。
|
