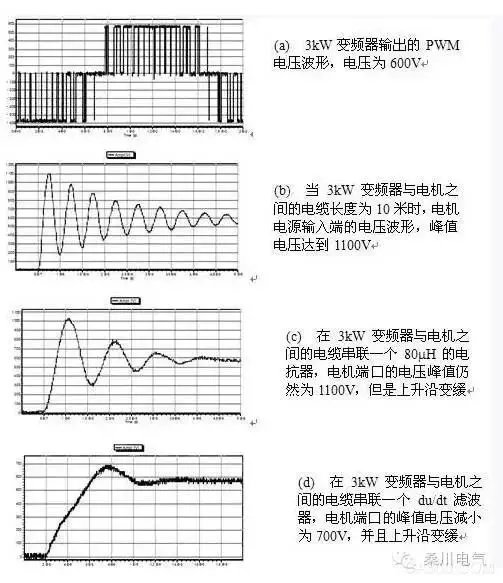

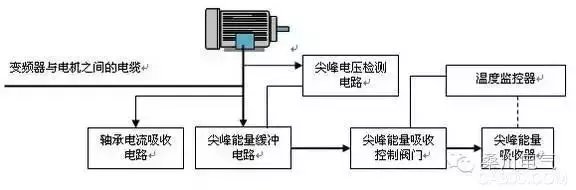

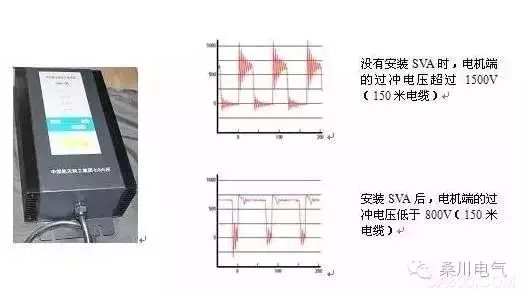

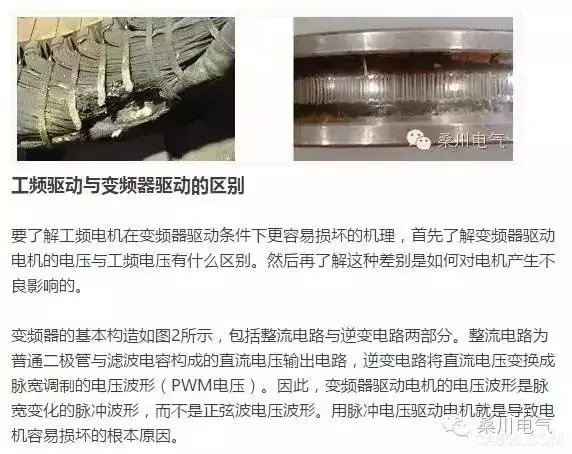

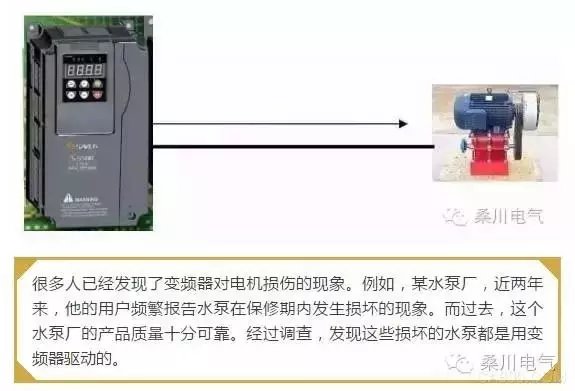

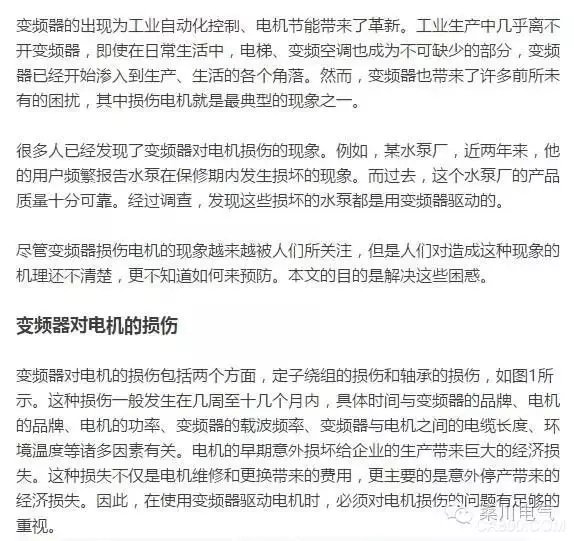

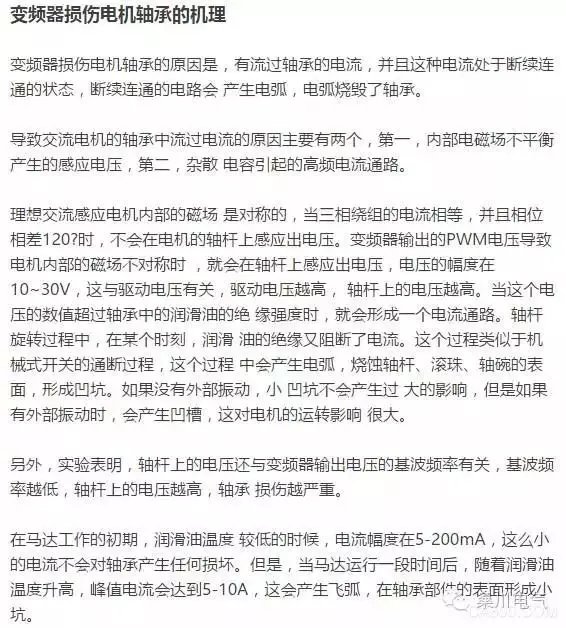

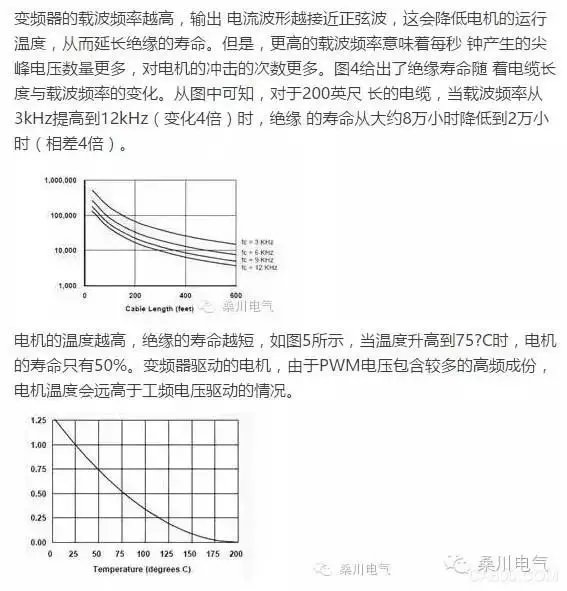

当电缆的长度超过30米时，现代变频 器必然会在电机端产生尖峰电压，缩短电机的寿命。防止电机出现损伤， 有两个思路，一个是采用绕组绝缘抗电强度更高的电机（一般称为变频 电机），另一个是采取措施减小尖峰电压。前一种措施适合于新建的项目，后一种措施适合 于对已有的电机进行改造。 目前常用的电机保护方法有以下4个： 1)在变频器的输 出端安装电抗器：这个措施最常用，但是需要注意的是，这个方法对于较短的 电缆（30米以下）有一定效果，但是有时效果不够理想，如图6(c)所示。 2)在变频器的输出端安装dv/ dt滤波器：这个措施适用于电缆长度小于300米的场合，价格略高于电抗器，但是效果有了明显的改善，如图6(d)所示。 3)在变频器的输出端安装 正弦波滤波器：这个措施是最理想的。因为在这里，将PWM脉冲电压变成了正 弦波电压，是电机工作在与工频电压相同的条件下，尖峰电压的问题得到了彻 底的解决（电缆再长，也不会出现尖峰电压了）。 4)在电缆与电机接口的位置 安装尖峰电压吸收器：前面几个措施的缺点是当电机的功率较大时，电抗器或滤波器的体积、重量很大，价格较高，另外，电抗器和滤波器都会导致一定的电压降，影响电机的输出力矩，采用变频器尖峰电压吸收器能够克服这些缺点。航天科工集团二院706所开发的SVA尖峰电压吸收器，采用先进的电力电子技术和智能控制技术，是解决电机损伤的理想设备。另外，SVA尖峰吸收器还能保护电机的轴承。 变频器损伤电机轴承的机理 尖峰电压吸收器是一种新型的电机保护装置，如图7所示（航天科工集团的SVA型号）。并联连接电机的电源输入端。 SVA尖峰电压吸收器的原理框图如图8所示，它的工作过程如下： 变频器损伤电机轴承的机理 1)尖峰电压检测电路实时检测电机电源线上的电压幅度； 2)当检测到电压的幅度超过设定的阈值时，控制尖峰能量缓冲电路，使其吸收尖峰电压的能量； 3)当尖峰电压的能量充满尖峰能量缓冲器时，尖峰能量吸收控制阀门打开，使缓冲器中的尖峰能量泄放到尖峰能量吸收器，将电能转变成热能； 4)温度监控器监测尖峰能量吸收器的温度，当温度过高时，适当关闭尖峰能量吸收控制阀门，减小能量的吸收（在保证电机受到保护的前提下），避免尖峰电压吸收器过热而损坏； 5)轴承电流吸收电路的作用是将轴承电流吸收掉，保护电机轴承。
变频器损伤电机轴承的机理尖峰吸收器与前面所述的du/dt滤波器、正弦波滤波器等电机保护方法相比，最大的好处是，体积小、价格低，安装简便（并联安装）。特别是功率较大的场合，尖峰吸收器在价格、体积、重量等方面的优点很突出。另外，由于是并联安装，不会产生电压降，而du/dt滤波器和正弦波。
|
