电工最常用电气元件实物图及对应符号

gk-auto

电气元件是电工作业时最长接触的设备了，打开一张电路图纸，按符号找元件就很慌，电工新手们着重收藏！

简单列举部分常用的电气元件：断路器系列，各类开关，接触器，继电器系列，各类按钮，指示灯，再有就是变频器和PLC。

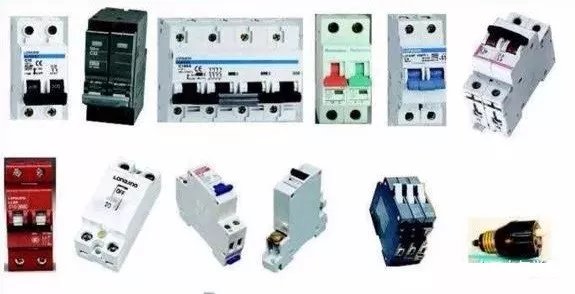

各种断路器

家庭用电路，工业电路，常用的一般有：空气开关，漏电保护器，熔断器，过欠压保护器等，按照设备承载能力合理使用。

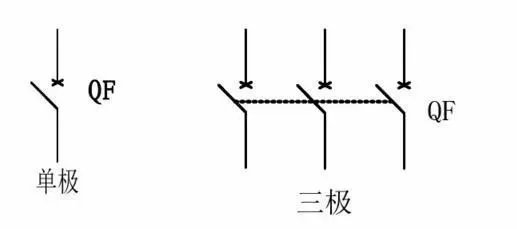

断路器图形符号

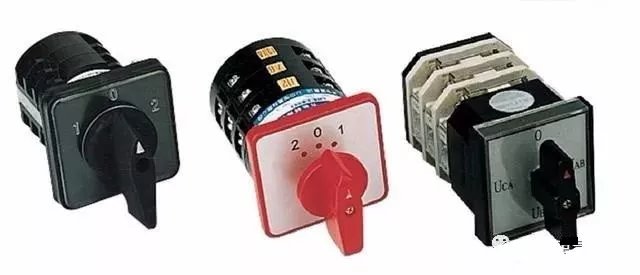

转换开关

符号加图形符号

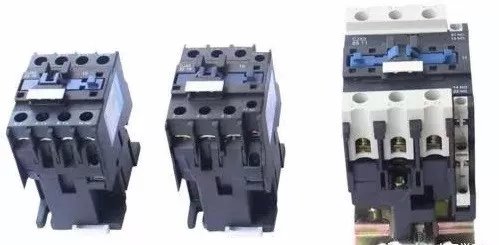

交流接触器

交流接触器分为线圈和触点两部分，使用的时候一定要注意线圈的电压。交流接触器常采用双断口电动灭弧、纵缝灭弧和栅片灭弧三种灭弧方法。

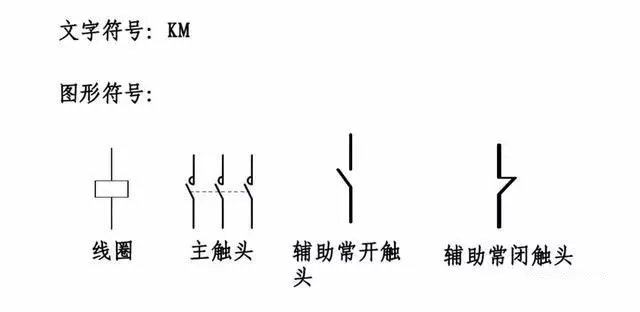

对应的符号

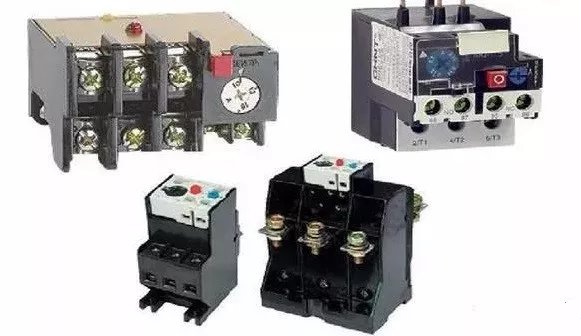

热过载继电器：常用来保护电机热过载继电器的适用范围：热过载继电器用于交流50Hz，额定绝缘电压660V，电流0.1～630A的电路中，主要用于三相交流电动机的过载和断相保护。并可与适应的交流接触器组成起动器，常用于电机过载保护。

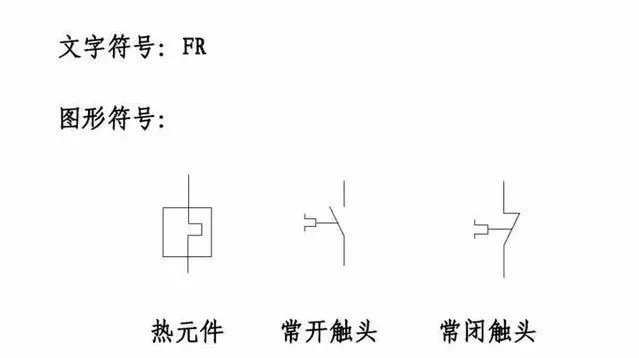

对应符号

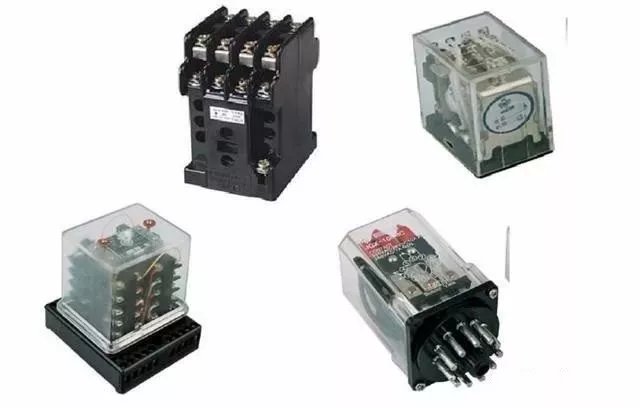

中间继电器

中间继电器在继电保护中和自动控制系统中是一个多用的自动远动电器。中间继电器因为有良好的电隔离.至使控制方和被控方无电器上的连接,而达到安全控制目的。
中间继电器符号

各种按钮开关

各类按钮开关

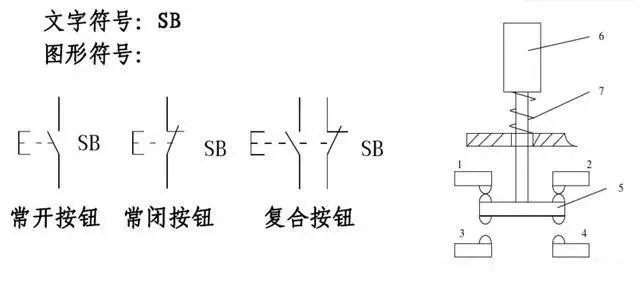

开关符号

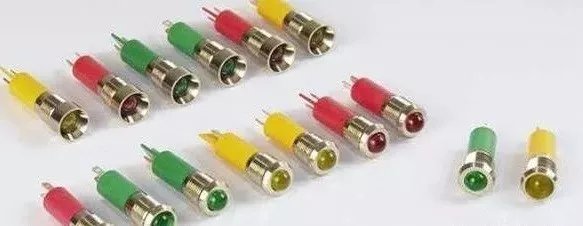

各种颜色的指示灯

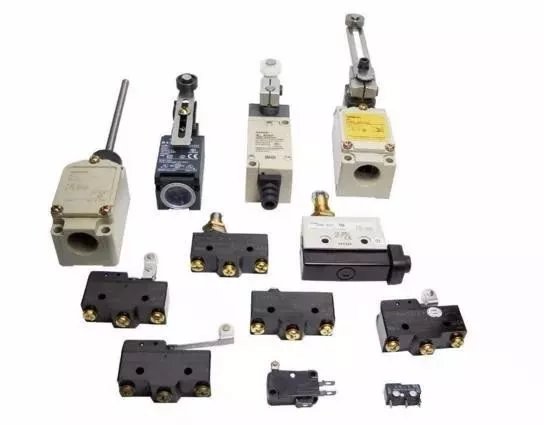

行程开关

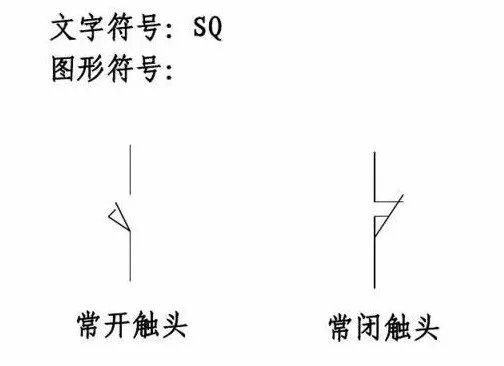

行程开关的符号

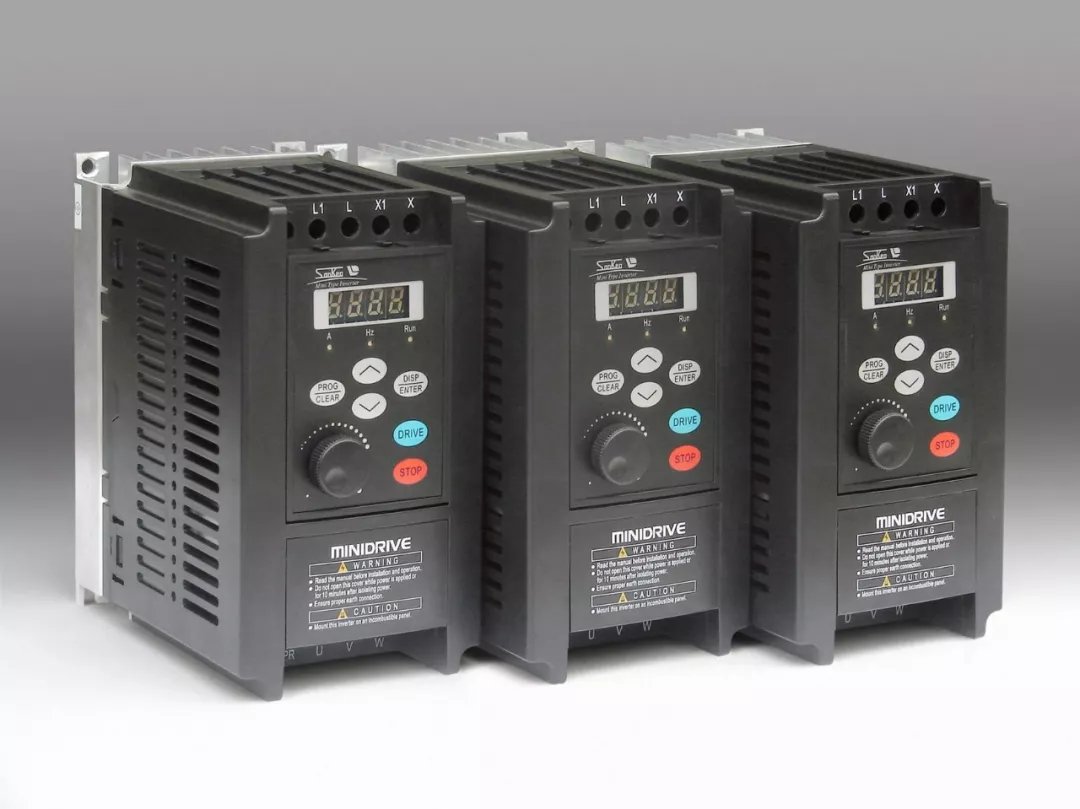

变频器

变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。
PLC
可编程逻辑控制器是种专门为在工业环境下应用而设计的数字运算操作电子系统。它采用一种可编程的存储器，在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程。
初学者建议：多多找图形符号练习，加强对电气元件的了解，可以找找图片多练习练习！
