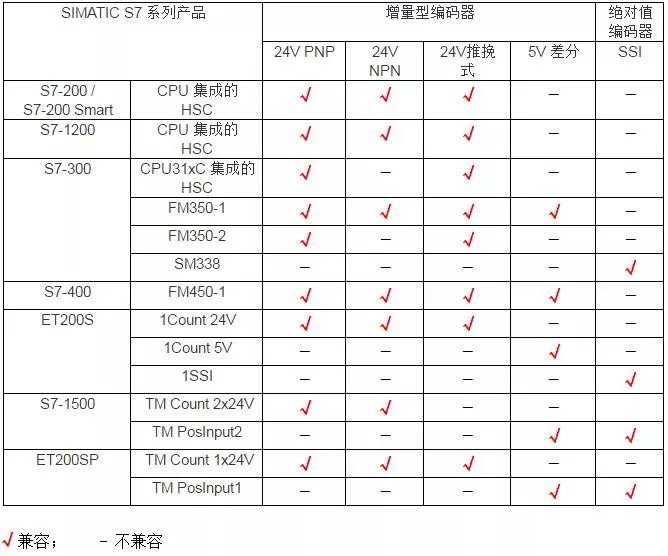

高速计数模块与编码器的兼容性 高速计数模块主要用于评估接入模块的各种脉冲信号，用于对编码器输出的脉冲信号进行计数和测量等。西门子SIMATIC S7的全系列产品都有支持高速计数功能的模块，可以适应于各种不同场合的应用。 根据产品功能的不同，每种产品高速计数功能所支持的输入信号类型也各不相同，在系统设计或产品选型时要特别注意。下表给出了西门子高速计数产品与编码器的兼容性信息，供选型时参考。
高速计数产品与编码器的兼容性  编码器使用的常见问题
1、编码器选型时要考虑哪些参数在编码器选型时，可以综合考虑以下几个参数：编码器类型：根据应用场合和控制要求确定选用增量型编码器还是绝对性编码器。输出信号类型：对于增量型编码根据需要确定输出接口类型（源型、漏型）。
信号电压等级：确认信号的电压等级（DC24V、DC5V等）。最大输出频率：根据应用场合和需求确认最大输出频率及分辨率、位数等参数。
安装方式、外形尺寸：综合考虑安装空间、机械强度、轴的状态、外观规格、机械寿命等要求。
2、如何判断编码器的好坏
可以通过以下几种方法判断编码器的好坏：将编码器接入 PLC的高速计数模块，通过读取实际脉冲个数或码值来判断编码器输出是否正确。
通过示波器查看编码器输出波形，根据实际的输出波形来判断编码器是否正常。通过万用表的电压档来测量编码器输出信号电压来判断编码器是否正常，具体操作方法如下： 1）编码器为NPN晶体管输出时，用万用表测量电源正极和信号输出线之间的电压导通时输出电压接近供电电压关断时输出电压接近 0V2）编码器为PNP晶体管输出时，用万用表测量测量电源负极和信号输出线之间的电压导通时输出电压接近供电电压关断时输出电压接近 0V
3、 计数不准确的原因及相应的避免措施在实际应用中，导致计数或测量不准确的原因很多，其中主要应注意以下几点：编码器安装的现场环境有抖动，编码器和电机轴之间有松动，没有固定紧。 旋转速度过快，超出编码器的最高响应频率。 编码器的脉冲输出频率大于计数器输入脉冲最高频率。 信号传输过程中受到干扰。
针对以上问题的避免措施：检查编码器的机械安装，是否打滑、跳齿、齿轮齿隙是否过大等。 计算一下最高脉冲频率，是否接近或超过了极限值。 确保高速计数模块能够接收的最大脉冲频率大于编码器的脉冲输出频率。 检查信号线是否过长，是否使用屏蔽双绞线，按要求做好接地，并采取必要抗干扰措施。
4、空闲的编码器信号线该如何处理在实际的应用中，可能会遇到不需要或者模块不支持的信号线，例如： 对于带零位信号的AB正交编码器（A、B、N），模块不支持N相输入或者不需要Z信号。 对于差分输出信号（A、/A，B、/B，N、/N），模块不支持反向信号（/A，/B，/N）的输入。 对于这些信号线，不需要特殊的处理，可以直接放弃不用！

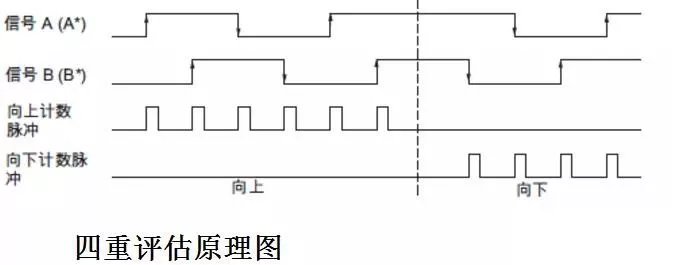

5、增量信号多重评估能否提高计数频率对于增量信号，可以组态多重评估模式，包括双重评估和四重评估。四重评估是指同时对信号 A 和B 的正跳沿和负跳沿进行判断，进而得到计数值，如图4-1所示。对于四重评估的模式，因为对一个脉冲进行了四倍的处理（四次评估），所以读到的计数值是实际输入脉冲数的四倍，通过对信号的多重评估可以提高测量的分辨率。
通过以上对增量信号多重评估原理的分析可以看出，多重评估只是在原计数脉冲的基础上对计数值作了倍频处理，而实际上对实际输入脉冲频率没有影响，所以也不会提高模块的最大计数频率。例如，FM350-2的最大计数频率为10kHz，那么即使配置为四重评估的模式，其最大的计数频率还是10kHz。
|
