来源：北岛李工 方正智芯 西门子SIMATIC S7系列PLC都有与之配套的存储卡，比如： S7-300系列的MMC卡、S7-400的MC RAM和MC Flash卡、S7-1200/1500系列的SMC卡及S7-200 Smart的Micro-SD卡。这些存储卡是用作什么功能？哪些CPU必需要用存储卡？今天这篇文章，我们就来谈谈S7系列PLC的存储卡。
先来认识下SIMATIC MMC卡。 MMC是英文“Micro Memory Card”的缩写，它是一种EPROM卡，具有掉电保持功能。SIMATIC MMC卡用于S7-300系列PLC的装载存储器（Load Memory），由于新的S7-300系列CPU模块本身没有装载存储器，因此在运行时必须要插入MMC卡。 除此之外，MMC卡还可以用于固件升级、项目归档存储功能。下面这张图，是SIMATIC MMC卡的照片：

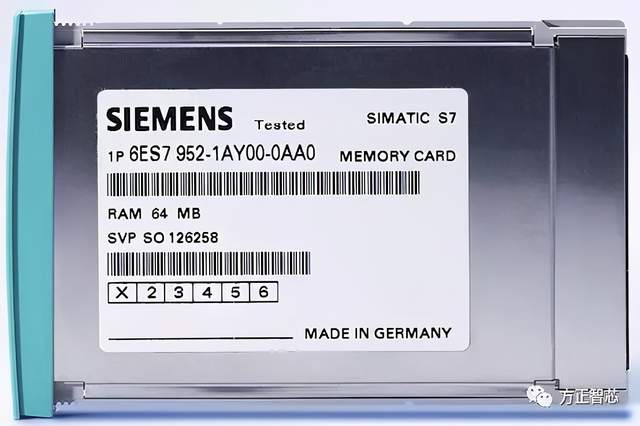

对于S7-400系列PLC而言，有两种存储卡：MC RAM卡和MC Flash卡。 MC RAM卡用来扩展CPU的内置装载存储器。 S7-400 CPU集成内部装载存储器，如果用户程序的大小比内置装载存储器的容量小，则不需要MC RAM卡，可以直接下载。如果用户程序的大小比内置的装载存储器大，则需要用MC RAM卡用来扩展CPU的内置RAM装载存储器，插入后和内置的RAM装载存储器形成连续的存储区。无论是内置的RAM还是扩展的MC RAM卡，掉电后其数据都是靠电池来保持，只能在CPU带电的情况下更换电池。MC RAM卡严禁带电插拔；从CPU中将MC RAM卡取出里面的数据将会丢失。MC RAM卡如下图：

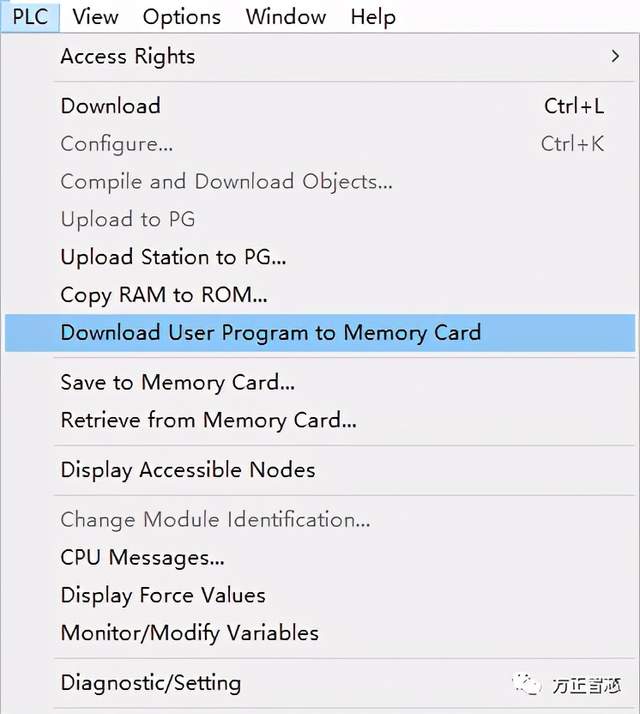

MC Flash卡是一种EPROM卡，具有掉电保持功能，可以用来扩展S7-400 CPU的装载存储器（Load Memory）。前面我们讲了MC RAM卡也是用来扩展装载存储器的，MC Flash和MC RAM卡的区别在于：MC RAM能和内置的装载存储器无缝连接，而MC Flash与内置的装载存储器是分开的。在STEP7中，点击【下载（Download）】只会将用户程序下载到内置的装载存储器中（或者MC RAM卡中），只有点击【下载用户程序到存储卡（Download User Program to Memory Card）】才会将程序下载到MC Flash卡中，如下图：

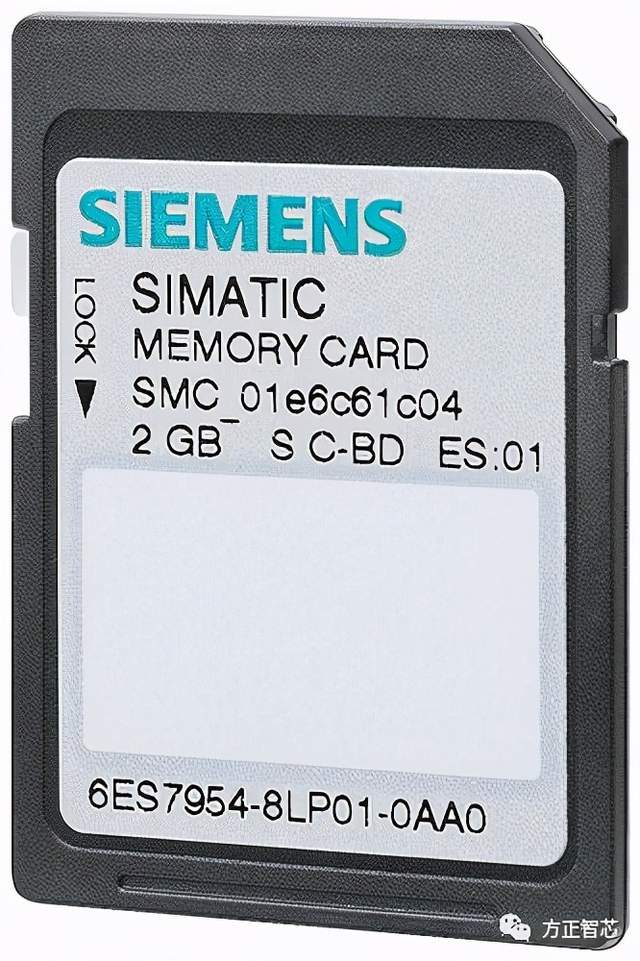

用户程序只能整体写入MC Flash卡中，不能单独写某个块。当PLC断电重启后，操作系统会自动从MC Flash卡中拷贝程序到到工作存储器（Work Memory）中。 注意，使用命令【Download User Program to Memory Card】会清空内置装载存储器的内容；如果用户再次使用【Download】命令下载程序块，有可能会造成内置装载存储器和MC Flash卡程序不一致的现象。 如果你的CPU使用的MC Flash卡，请使用【Download User Program to Memory Card】命令下载程序，以保证其一致性。 接下来我们介绍下用于西门子新型PLC S7-1200/1500的存储卡：SIMATIC Memory Card，简称【SMC卡】。 SMC卡其实是SD卡，只不过在其某些特定存储区嵌入了西门子的产品信息，因此变成了一张特殊的SD卡。 S7-1200系列CPU有内置的装载存储器，因此该卡非必需。当内置的装载存储器不够用时，可以使用SMC卡来扩展； S7-1500系列CPU没有内置的装载存储器，必须要使用SMC卡作为装载存储器；SMC卡外观如下图：

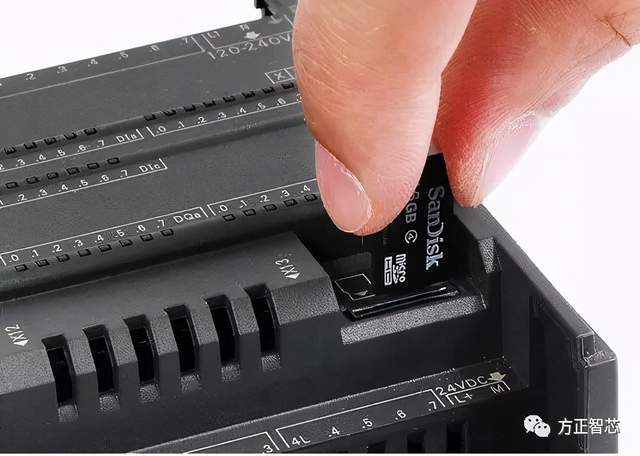

SMC卡为非易失性卡，具有掉电保持功能。除了作为装载存储器，还可用于程序的传输、固件升级、文档备份等功能。SMC卡的读取不需要专用工具，使用通用的SD卡读卡器即可，很方便。但请注意不能使用Windows下的格式化命令对其进行格式化，否则就会失去SIMATIC的特性，变成了一张真正的SD卡。要对SMC卡进行格式化，请在博途（TIA）环境下进行。 最后我们来谈下SIMATIC的新的小型PLC S7-200 Smart的存储卡。 S7-200 Smart集成有Micro-SD卡插槽，可以使用市面上通用的Micro-SD卡来进行程序传输或固件升级。如下图：
对于S7-200 Smart的CPU而言，用户程序存储在内置的EPROM中，掉电可以保持，因此Micro-SD卡不是必需的。
|
