S7-1500 模拟量AI/AO模块型号、种类、接线

gk-auto · 发表于 2021-1-21 20:26:17

信号模块是CPU与控制设备之间的接口，通过输入模块将信号传送至CPU进行计算或者逻辑处理。然后将逻辑结果和控制命令通过输出模块把信号输出，以达到控制外界设备的目的。

信号模块根据信号类型分为数字量模块和模拟量模块。根据输出类型分为输入信号模块、输出信号模块。所以信号模块有这么几大类：

数字量输入模块（DI）SM521

数字量输出模块（DO）SM522

模拟量输入模块（AI）SM531

模拟量输出模块（AO）SM532

以及输入输出混合模块

S7-1500 的信号模块分为35mm和25mm两种宽度，35mm宽的模块前连接器需要单独订货，统一为40针（S7-1500前连接器均为40针）。25mm宽的模块自带前连接器。常用的模块类型为35mm宽度。

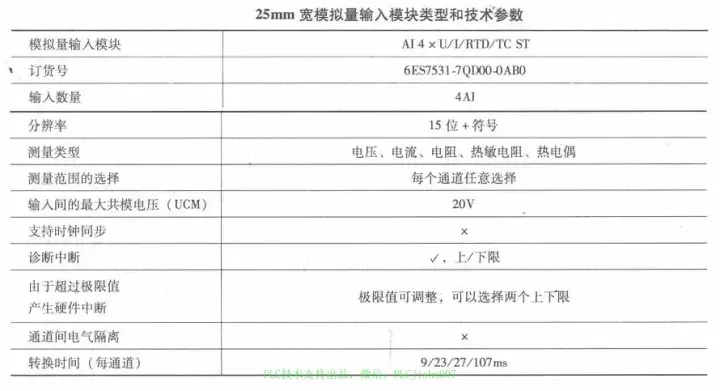

模拟量输入模块技术参数：

||点击看大图||

一个S7-1500模拟量模块可以接入多种传感器，与S7-300/400相比，省去了跳线的量程卡，使用不同的接线端子，接不同的类型的传感器。在TIA博途软件里配置每个通道的测量类型，相邻通道连接传感器类型没有限制，可以连接完全不同的传感器。

例如：第一个通道是电流信号，第二个通道可以是电压信号，而S7-300/400使用量程卡跳线的是不可以这样的。

下面给出了不同类型传感器的连接框图：

（6ES7 531-7KF00-0AB0）

模拟量输出模块技术参数

以上三种模拟量输出模块都可以连接电压和电流型负载，相同的端子可以连接不同类型负载，只需要在TIA博途软件中设置即可。

下面是不同类型负载的接线图：

（6ES7532-5HF00-0AB0）
